管道安装维修用重型管钳结构设计

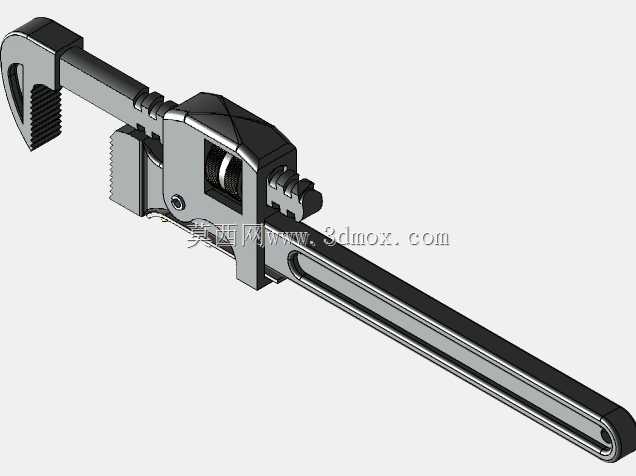

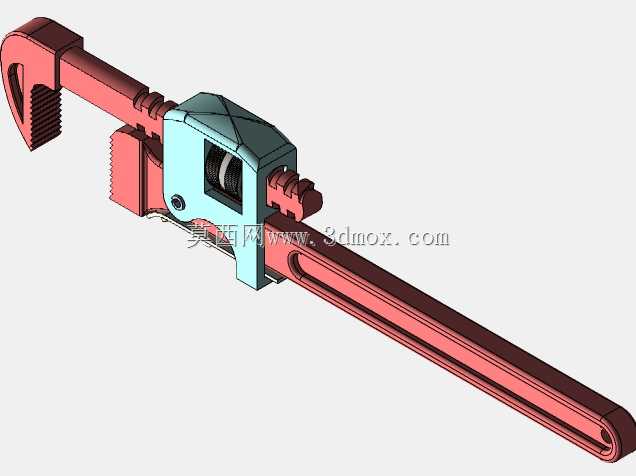

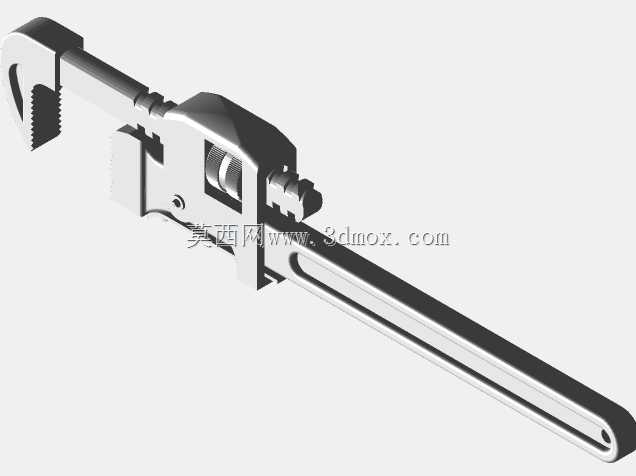

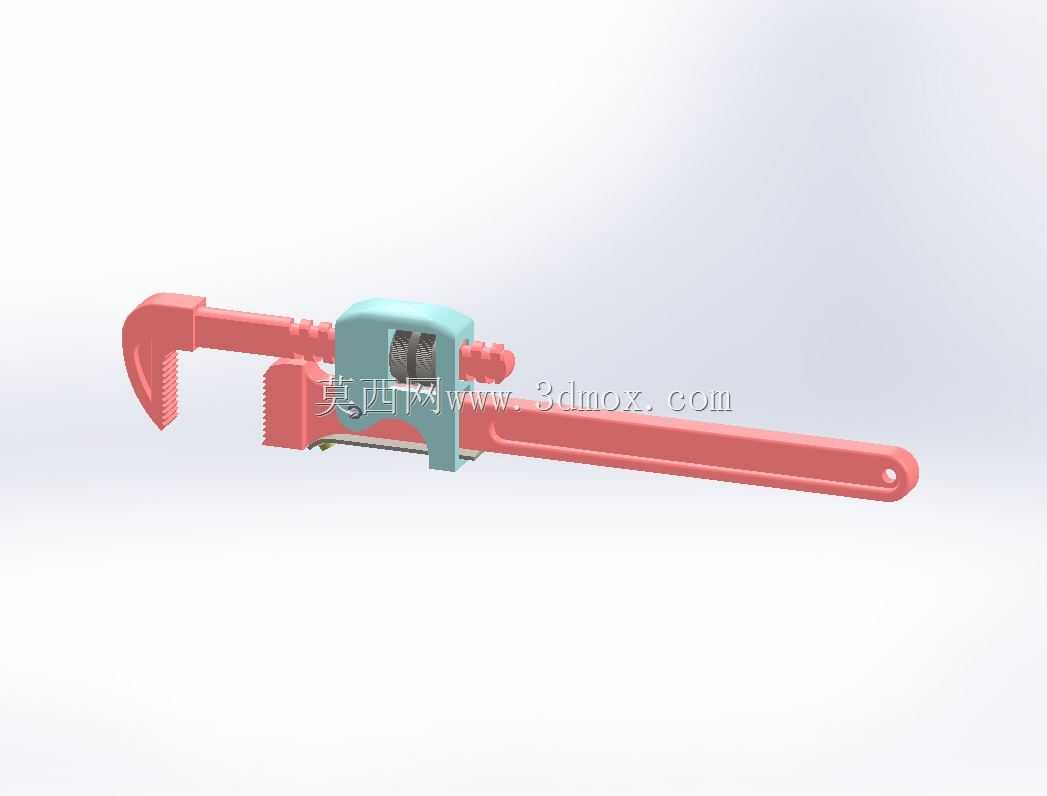

在民用给排水施工、工业管道铺设、油气场站运维、消防管路检修等场景中，管钳是一线作业人员随身配备的核心夹持类手动工具，其结构可靠性直接决定了带螺纹管路连接的施工效率与密封质量。这款管钳的整体结构遵循杠杆增力的经典力学逻辑，长手柄采用等截面扁钢形态设计，握持段做了圆弧过渡处理，作业时可适配手掌施力角度，在大扭矩紧固或拆卸锈蚀管接头时，能通过延长力臂降低操作人员的施力强度，同时手柄末端的挂孔可适配工具墙挂装、工具包挂载的现场收纳需求，避免高空作业时工具坠落风险。钳头部分采用活动颚板与固定颚板配合的结构，两颚板的咬合齿面做了不等距斜向齿形设计，齿尖朝向钳身尾部方向，当施加顺时针拧紧力矩时，齿面会随受力增大自动嵌入金属管材外壁，不会出现打滑脱开的问题，反向施力拆卸时也能通过调节螺母快速调整颚板开口量，适配不同公称直径的金属管材、管路接头的夹持需求。调节螺母嵌套在活动颚板与钳身的连接位置，采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，长期承受夹持冲击载荷时不会出现滑牙、卡死的问题，转动调节螺母时可实现颚板开口的连续无级调整，覆盖从DN15到DN50常用管径的夹持范围，无需频繁更换工具即可完成多规格管路作业。钳身与活动颚板的连接位置设置了限位挡边，可避免调节过程中活动颚板脱出钳身导轨，导轨面做了铣削加工处理，表面粗糙度控制在合理区间，活动颚板滑动时无明显卡滞，长期使用磨损后也可通过更换颚板配件延长工具整体使用寿命。从安装边界来看，这款管钳的整体开合角度控制在合理范围，在狭窄的管道井、机柜旁、设备间隙等受限空间作业时，无需过大的操作摆幅即可完成管件的转动操作，颚板的咬合深度经过设计优化，夹持普通镀锌钢管、无缝钢管时不会出现过深咬痕破坏管材壁厚，也不会因咬合力不足导致管件转动打滑，适配现场绝大多数金属管路的装拆作业需求。在日常运维场景中，这类管钳可配合生料带、管螺纹密封胶完成管路接头的密封紧固，也可用于拆卸长期锈蚀的旧管路接头，相比普通活动扳手，其环抱式的夹持结构不会破坏管件的六角外形，对薄壁管件、圆形管件的适配性远高于常规平口扳手。
