2英寸BPE卫生级快装卡箍结构设计

这款2英寸规格的快装卡箍，主要面向生物制药、食品饮料等对卫生级要求严苛的流体管路连接场景，是BPE标准管路系统里的核心连接件之一。在实际生产现场，这类卡箍承担着快开式密封连接的作用，无需焊接或复杂螺纹配合，就能实现管路、罐体接口、阀门、过滤器等部件的快速装拆，大幅降低管路系统的清洗、维护、换型的作业时长，尤其适配需要频繁拆装进行CIP/SIP清洗的洁净管路工况。

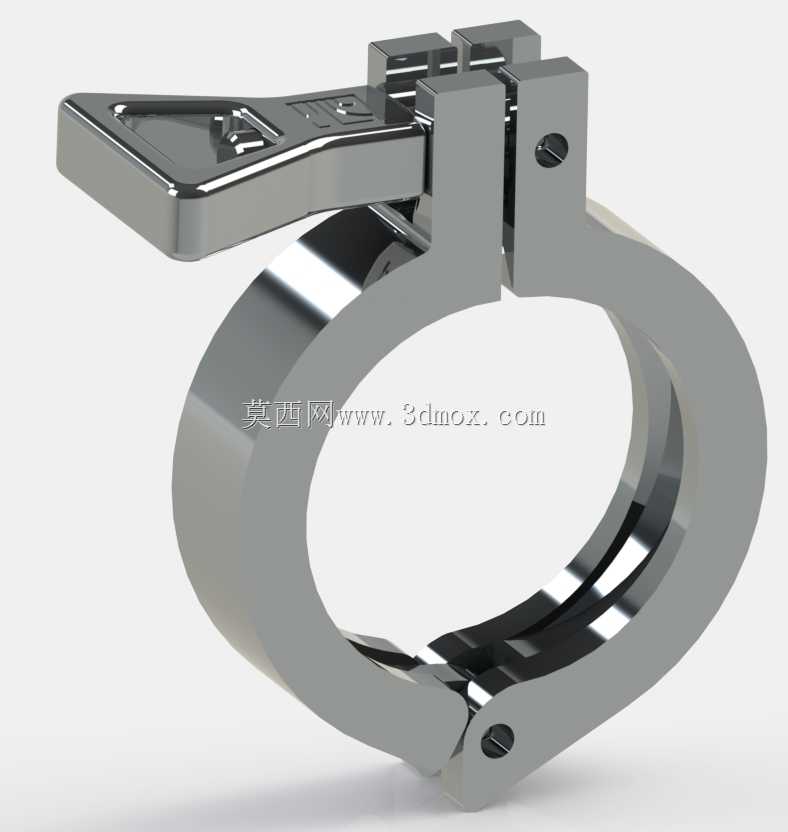

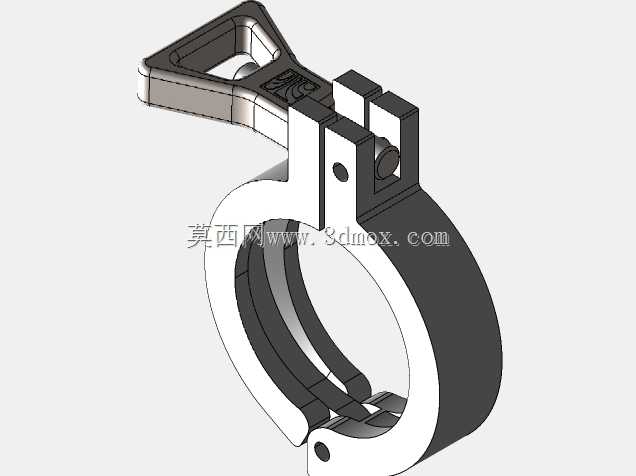

从结构设计逻辑来看，这款卡箍采用铰链式开合结构搭配偏心锁紧压杆，卡箍本体为环形抱合结构，内侧预留了适配标准卫生级快装接头凸缘的卡槽，安装时将两个带凸缘的接头端面对齐，套上密封垫圈后，把卡箍卡槽卡入两侧接头的凸缘位置，扳动锁紧压杆，借助偏心结构的机械增益，就能让卡箍均匀抱紧两侧接头凸缘，给端面密封垫圈提供稳定均匀的压紧力，保证管路连接的密封性，避免流体渗漏。铰链结构的设计让卡箍在松开状态下不会从管路上脱落，减少现场拆装时零件遗失的风险，压杆表面做了防滑的凹凸结构设计，即便操作人员佩戴防护手套，也能顺利完成锁紧与松开操作，不会出现打滑脱手的问题。

在安装边界方面，这款卡箍适配2英寸规格的BPE标准快装接头，对应的接头凸缘外径、卡槽深度都严格匹配标准尺寸，安装时不需要额外加工适配部件，直接与同标准的快装接头、密封垫圈配合即可使用。卡箍处于完全锁紧状态时，整体外轮廓不会超出对应管径的常规安装空间，在密集排布的管路集群中也能顺利安装，不会和相邻管路、支架产生干涉。卡箍的开合角度经过设计优化，松开压杆后卡箍的开口量足够让接头顺利脱出，不需要额外撬动卡箍就能完成接头拆卸，避免拆装过程中损伤管件密封面。

从实际使用的可靠性角度，卡箍的锁紧力经过匹配设计，既能够保证密封垫圈被充分压缩，满足洁净管路的密封要求，又不会因为压紧力过大导致密封垫圈过度变形、过早老化失效，同时也避免了锁紧力过大导致接头凸缘变形的问题。卡箍的所有活动铰接位置都做了间隙优化，长期使用过程中不会因为流体残留、清洗液腐蚀出现卡滞问题，在洁净车间的定期清洗消毒工况下，结构稳定性能够满足长期使用要求，不会出现锁紧失效、连接松动的问题，保障流体管路系统的运行稳定性。
