立式支腿结构承压储罐三维设计

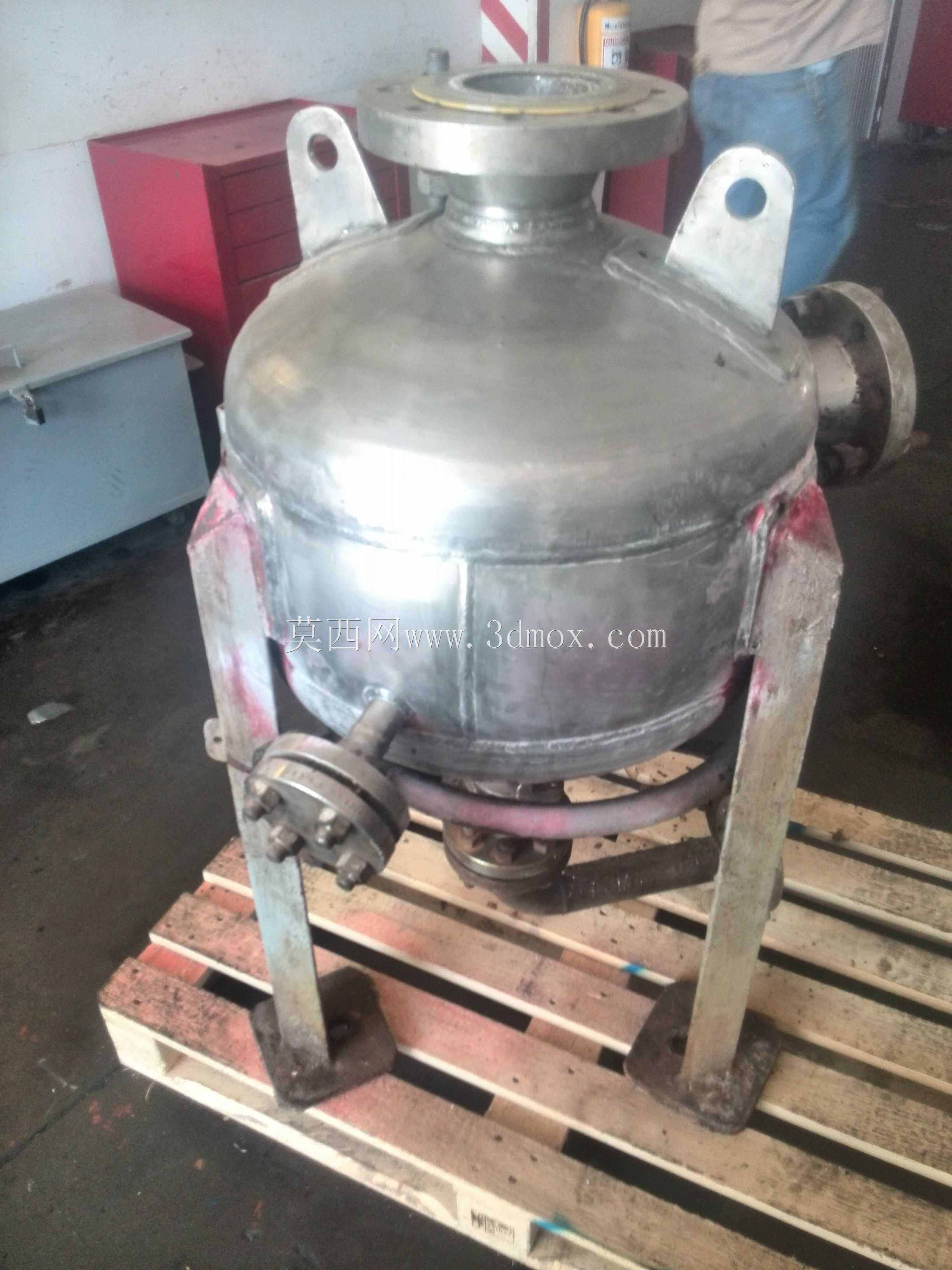

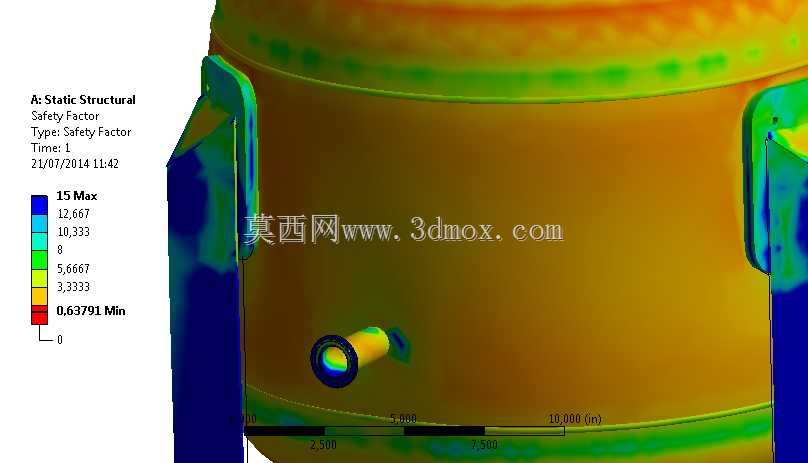

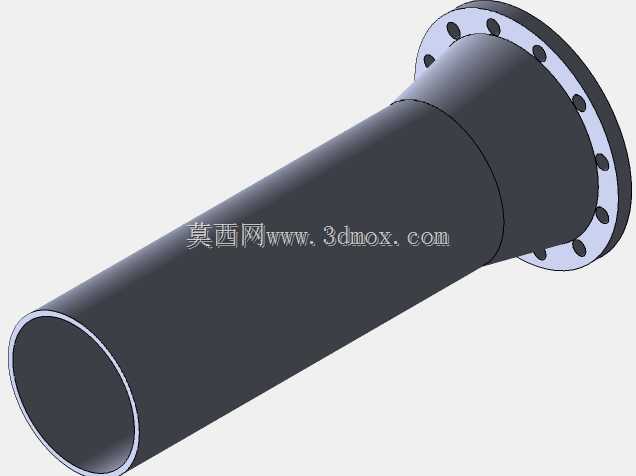

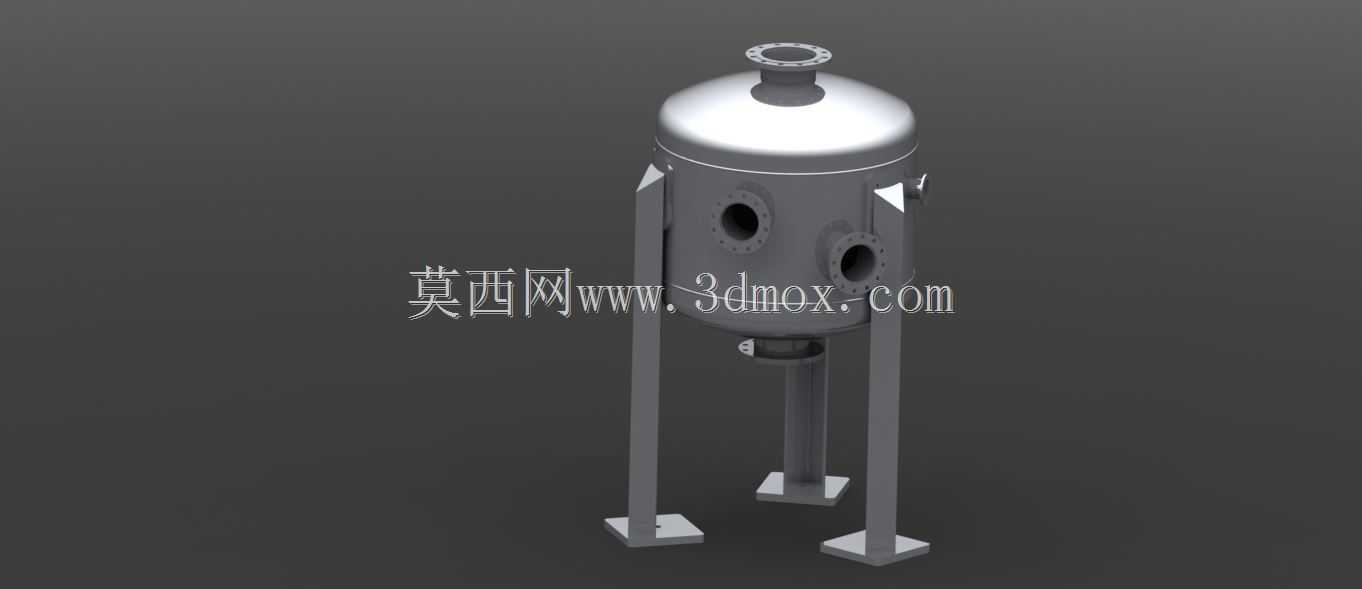

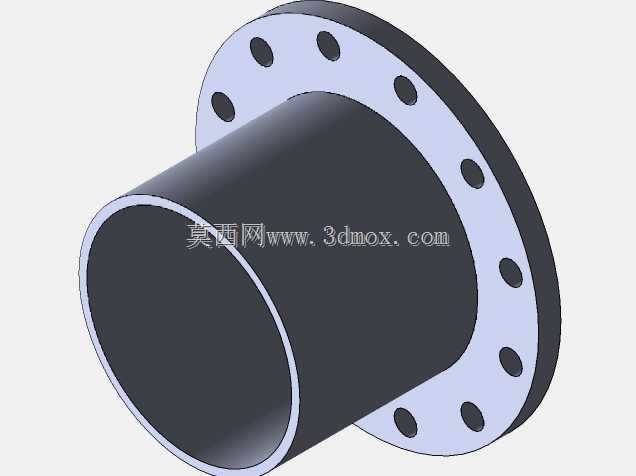

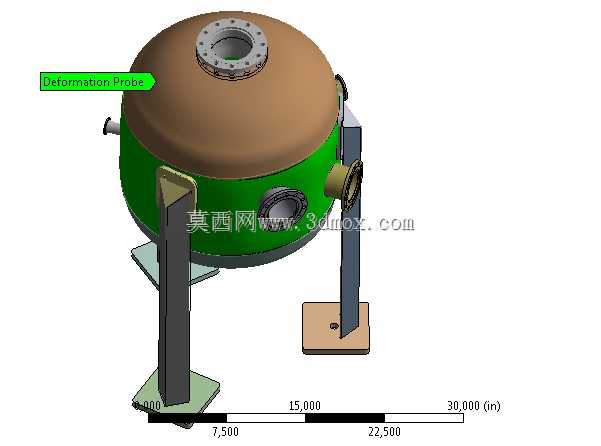

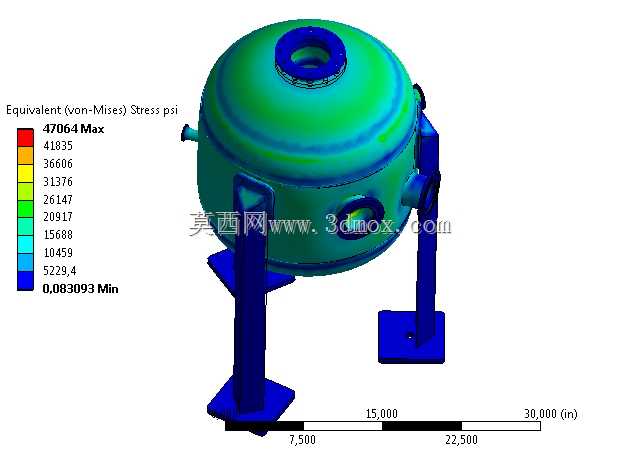

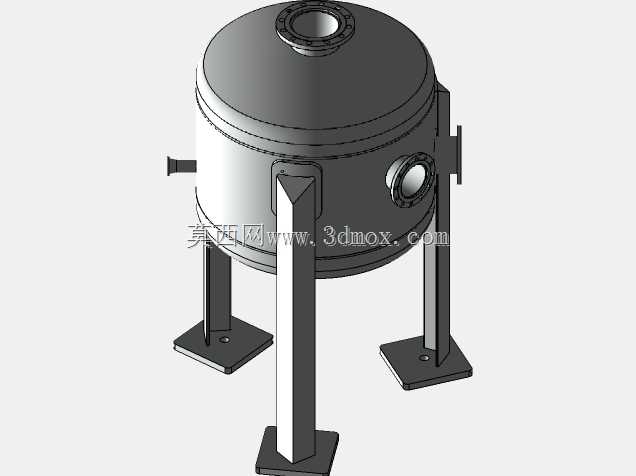

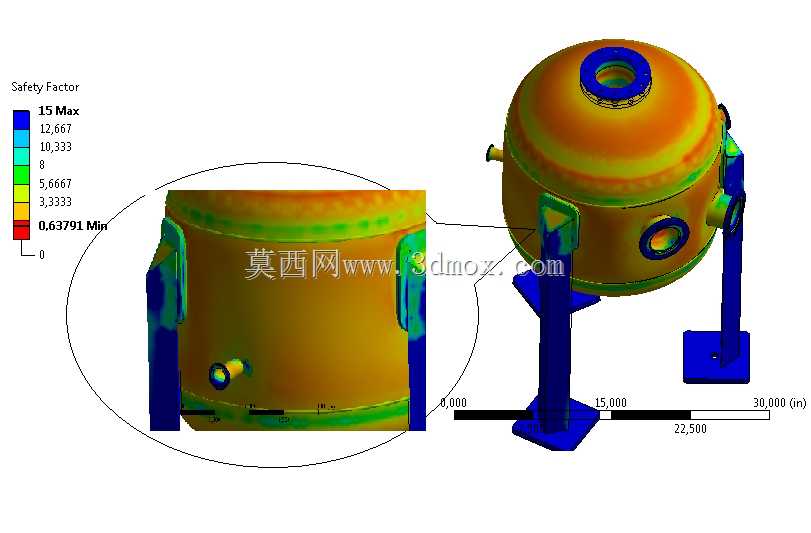

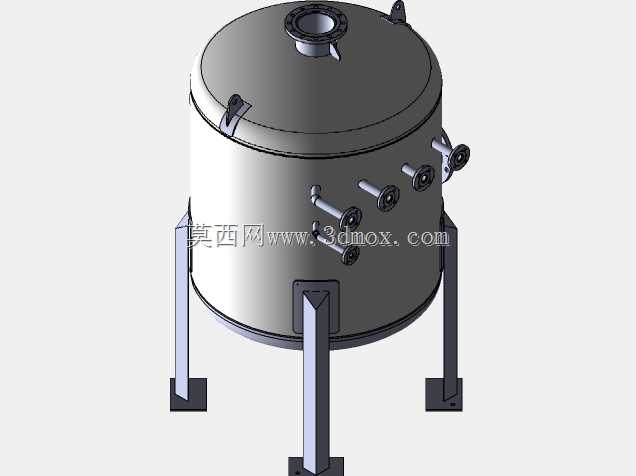

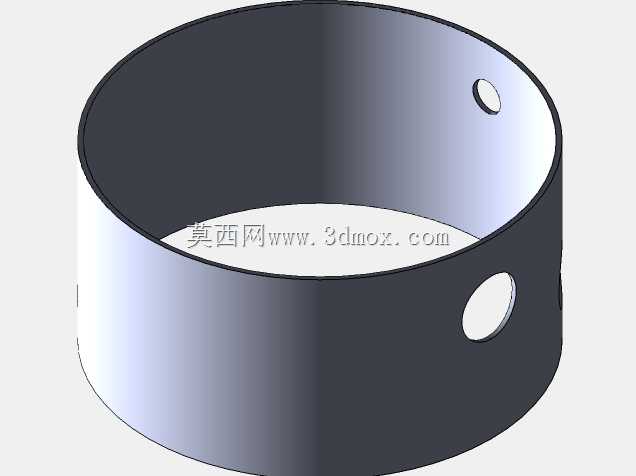

这款立式承压储罐的设计，首先要匹配化工、食品加工、水处理等行业的常压或带压物料暂存、缓冲工况，实际生产中常用来衔接前后工序，平衡物料流量波动，也可作为小型反应单元的配套储料设备，耐受一定内部工作压力，满足带压物料的密闭存储需求。从结构设计来看，罐体采用上椭球封头、下锥底结合直筒段的构型，直筒段作为主要储料空间，上封头开设大口径法兰接口用于安装人孔或顶部进料、安全附件，筒身周向分布多个不同通径的侧向接口，可分别对接进料管、出料管、液位检测、压力表、安全阀等配套部件，下锥底的构型能够方便带沉淀或黏度偏高的物料排空，减少罐内残料积存。支撑结构采用三立柱支腿设计，每根支腿底部带方形安装垫板，安装时可通过垫板上的地脚螺栓孔与基础地面固定，支腿与罐壁之间增设三角形加强筋板，分散罐体满载时的载荷，避免支腿与罐壁连接位置出现应力集中，支腿的高度预留了底部出料口的操作空间，方便对接下方出料管路或阀门。建模过程中先通过旋转特征生成罐体主体轮廓，再对各个接口位置做开孔补强处理，所有法兰接口均匹配对应压力等级的标准法兰尺寸，保证后期装配时能和标准管路配件直接对接，支腿部分先做单根结构的建模，再通过圆周阵列完成均布安装，同时校验支腿的跨距与安装基础的尺寸匹配性，避免现场安装时出现基础孔位错位的问题。从尺寸边界来看，罐体整体径向尺寸控制在合理范围内，支腿外沿的最大跨距满足常规车间通道的运输要求，顶部接口的高度适配常规车间操作平台的标高，不需要额外搭建过高的操作架就能完成顶部附件的检修操作，侧向接口的位置高度分别匹配不同管路的布设高度，减少管路弯折带来的流阻损失。设计时还同步考虑了应力校核的需求，建模完成后可直接导入仿真模块对罐体承压状态下的变形、应力分布做计算，重点校核封头与直筒段连接位置、开孔周边、支腿焊接位置的应力值，确保结构在额定工作压力下的强度满足使用要求，避免长期运行出现结构变形或焊缝开裂的问题。
