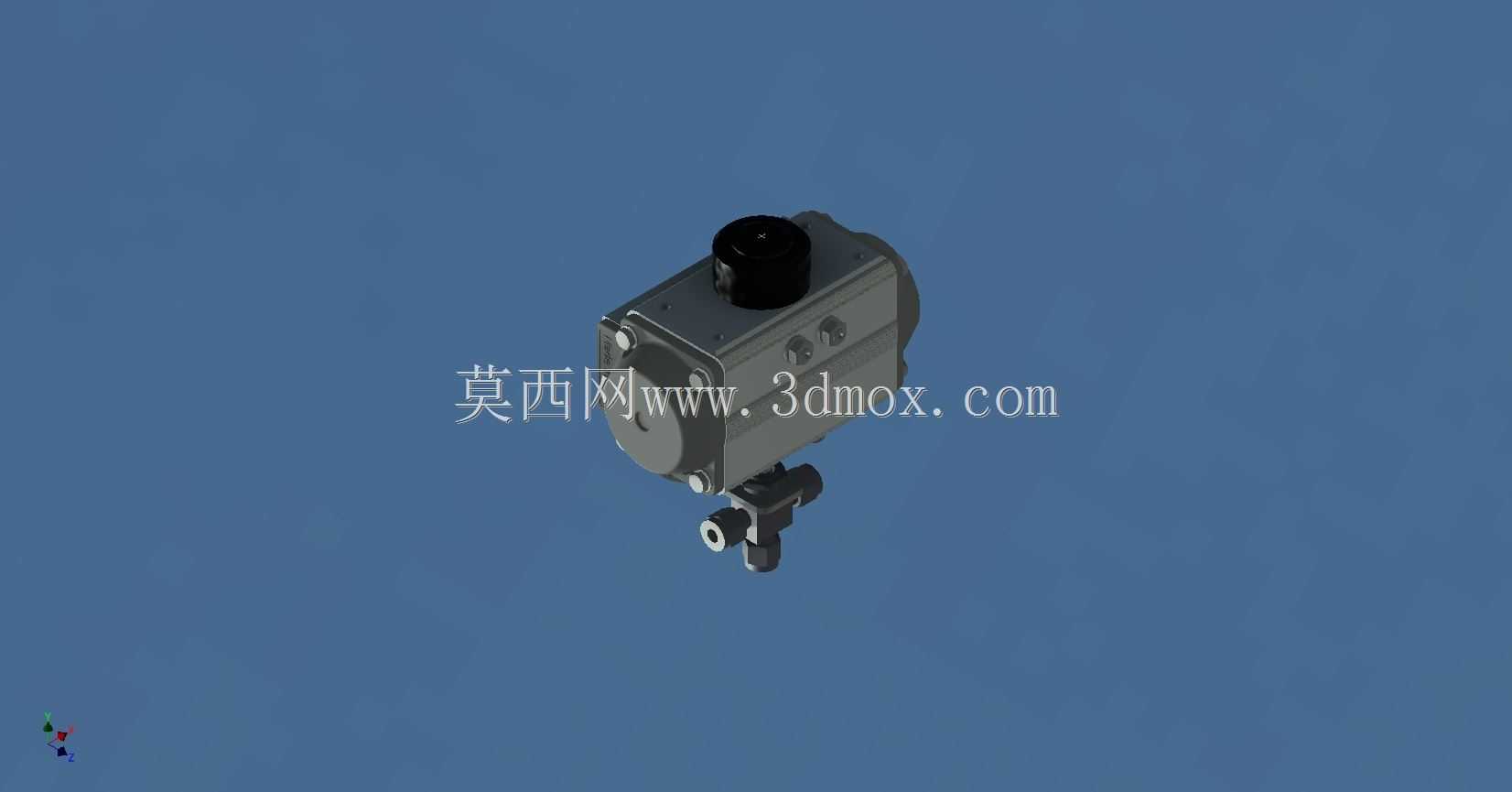

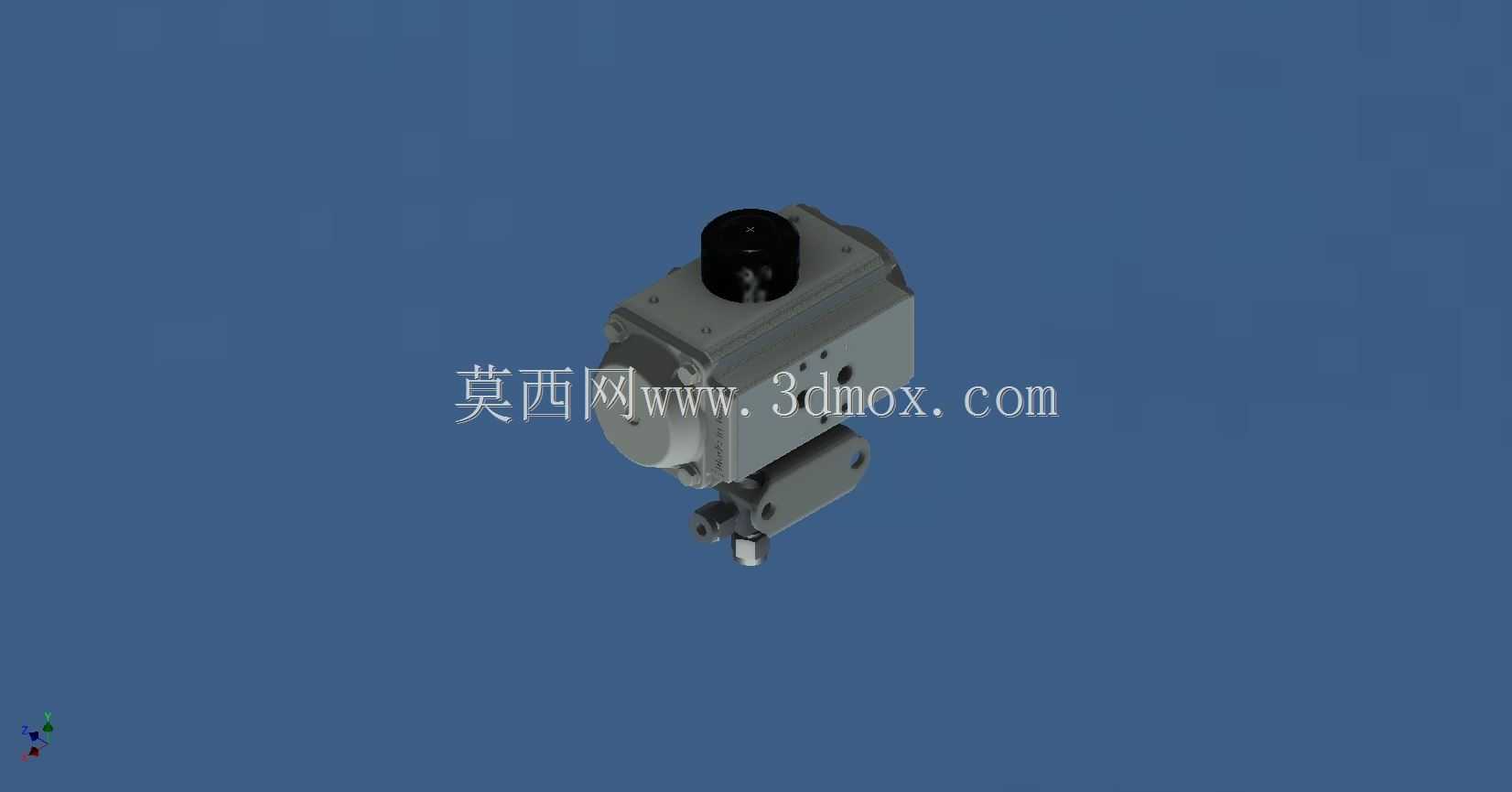

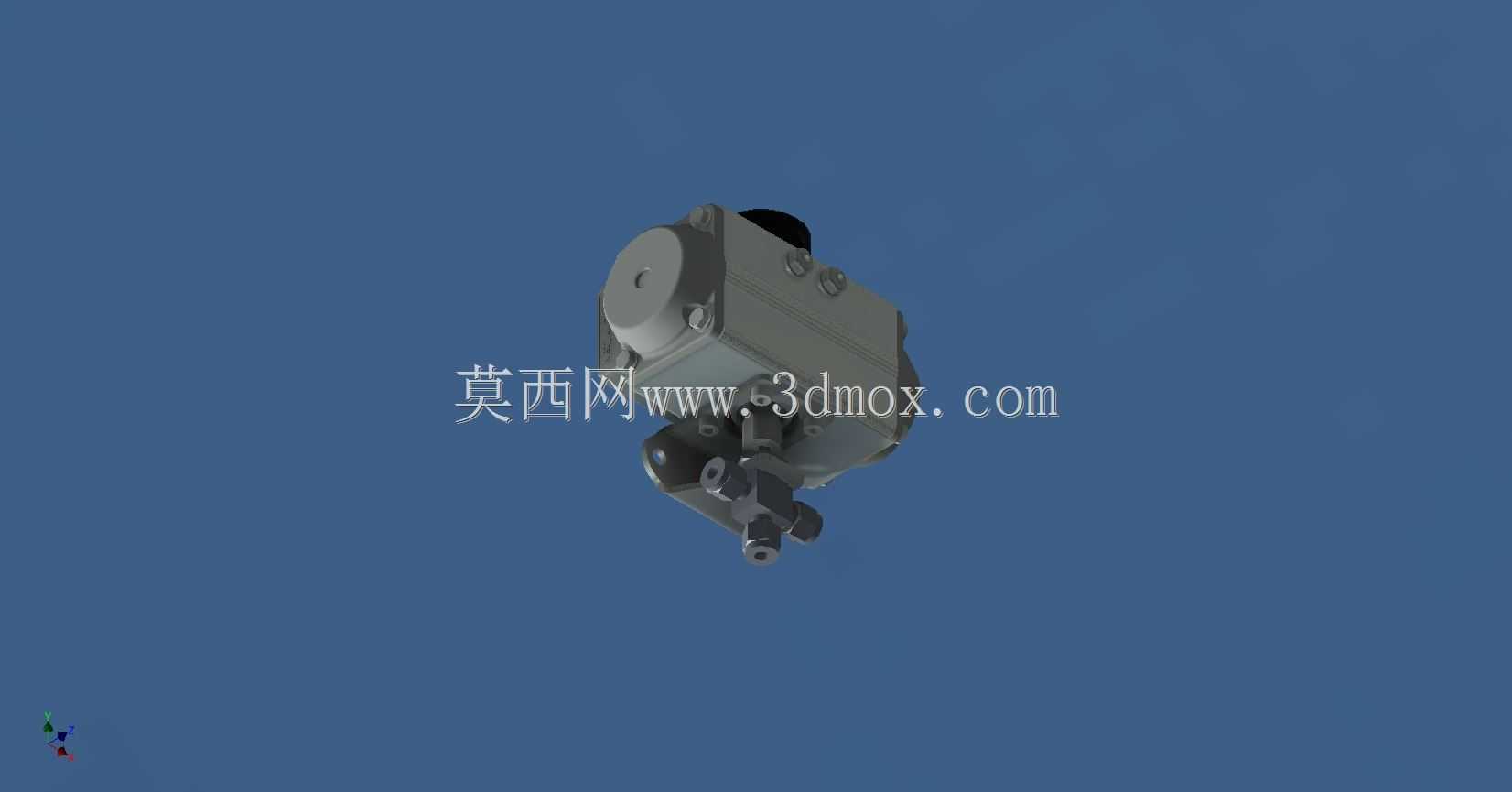

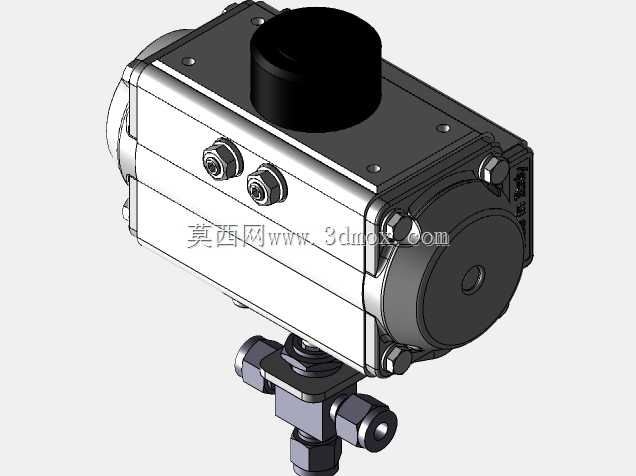

世伟洛克气动三通球阀带执行机构结构

在化工流体输送、实验室气路管控、半导体高纯工艺介质配送这类对管路切换精度、密封可靠性有严苛要求的场景里，带气动执行机构的三通球阀是核心的流路切换部件，这款适配6mm管径的三通球阀结构，完全围绕小口径精密流体管控的实际需求做结构匹配。从实际安装边界来看，阀体本身采用卡套式连接适配6mm外径管路，执行机构与阀体的连接支架做了一体化的定位销设计，安装时不需要额外做同轴度校准，执行机构顶部的气源接口预留了标准的气动接头安装空间，侧面的阀位反馈凸台可以直接加装限位开关，不需要额外做支架改装，整体安装后的外轮廓不会超出常规小口径阀组的排布间距，在密集排布的阀岛面板上也能顺利安装，不会和相邻阀件产生干涉。从功能特性上看，这款球阀的流通能力设定为0.35Cv，适配小流量高精度的流体调节场景，三通流道采用L型通孔结构，可以实现两路介质的切换或者单路介质的流向改变，气动执行机构采用弹簧复位结构，失气状态下会自动复位到安全流位，避免管路介质出现误混或者断流风险，阀体密封采用软硬复合密封结构，在低压高纯气体输送场景下能做到零泄漏，同时也能承受一定范围的压力波动，不会因为管路压力骤变出现密封失效。设计思路上，整个结构把执行机构的输出轴和球阀阀杆做了直接耦合，没有额外的传动连接部件，减少了传动间隙带来的阀位偏差，执行机构的缸体采用硬质氧化铝合金材质，兼顾轻量化和耐腐蚀性，阀体部分的流道做了圆弧过渡处理，减少介质在阀腔内的滞留死角，对于高纯介质或者有洁净要求的输送场景，能避免介质残留带来的交叉污染。在实际选型应用中，这类结构的球阀多用于实验室分析仪器的流路切换、特种气体配送柜的支路管控、小型化工反应装置的进料切换，相比手动三通阀，气动驱动的结构可以接入PLC控制系统实现远程自动切换，不需要人工现场操作，在有防爆要求的场景里也可以适配防爆电磁阀做远程驱动，整体结构的维护也比较便捷，执行机构和阀体的连接采用快拆螺栓，更换密封件或者维护执行机构时不需要把整个阀体从管路上拆下来，减少管路拆装的工作量。
