一寸接口双压力管路减压阀结构设计

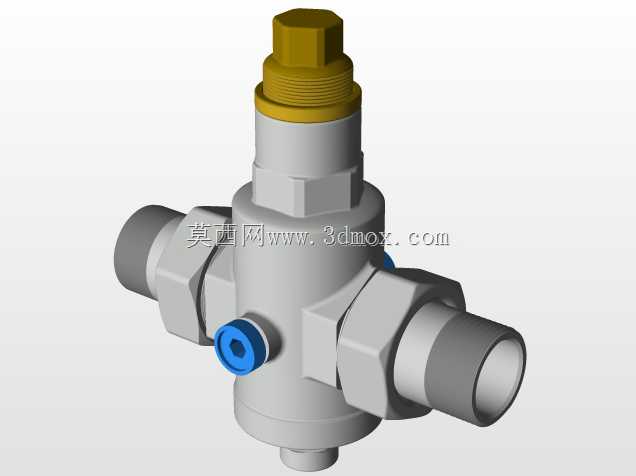

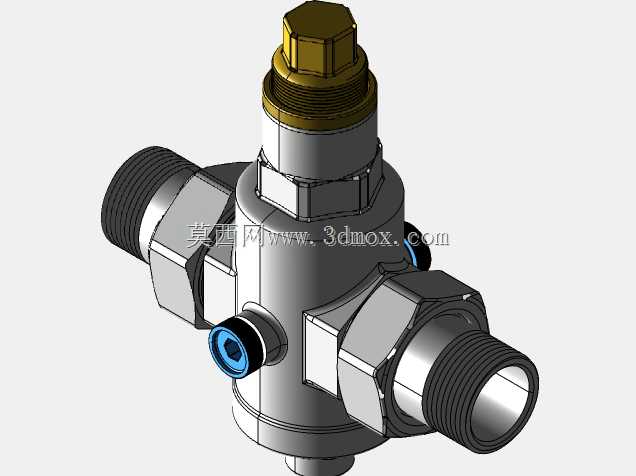

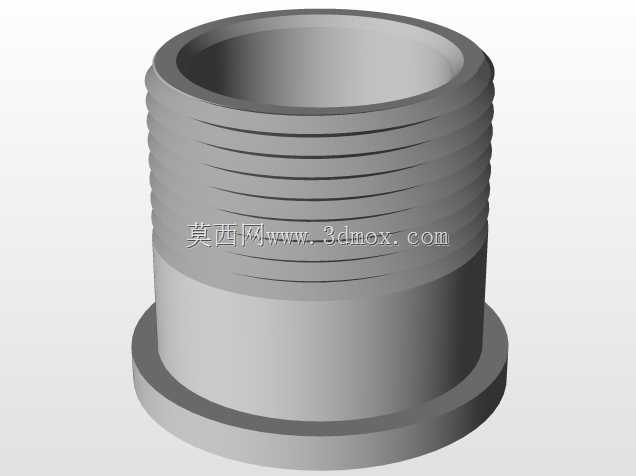

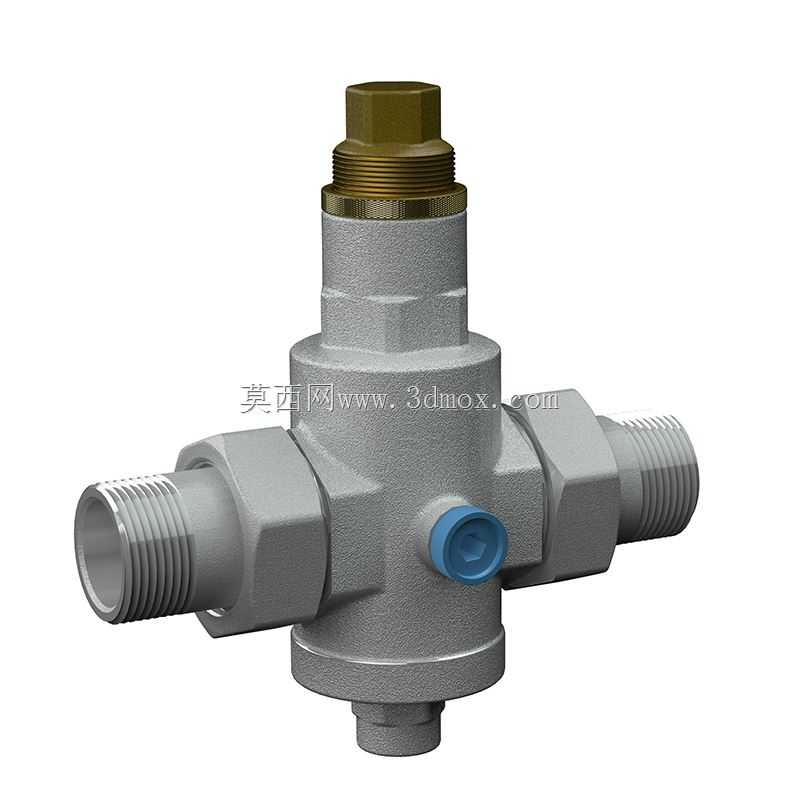

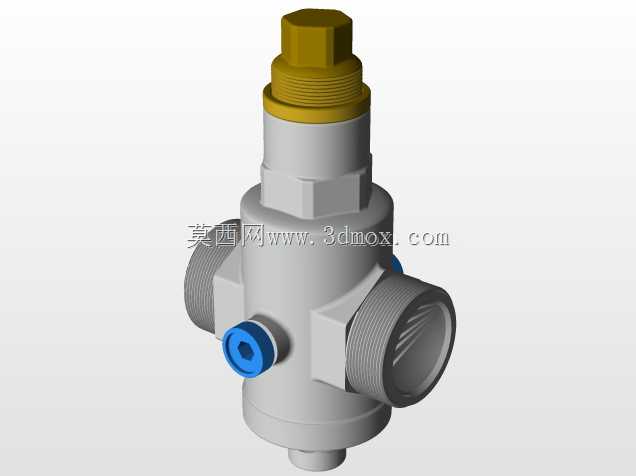

这款减压阀的三维结构设计，首先围绕民用及小型工业供气管路、低压液体输送管路的实际调压需求展开，日常应用场景覆盖户内燃气支路调压、小型供水系统支路稳压、气动设备前端压力适配等工况，核心作用是将上游输入的较高波动压力，稳定输出为下游设备可承受的固定工作压力，避免压力冲击损坏后端精密器件，也能减少管路因压力波动产生的渗漏、啸叫问题。从结构设计思路来看，整体采用十字通腔布局，轴向为介质主流通通道，顶部设置调压组件安装位，通过内置弹簧与膜片的配合实现压力反馈调节，侧方预留的堵头结构可接压力表做实时压力监测，也可作为泄压溢流的备用接口。外形上主体采用锻压铝壳做表面喷塑处理，兼顾轻量化与抗锈蚀能力，两端外螺纹接口统一采用一寸管螺纹标准，安装时无需额外变径接头，可直接对接同规格管路，安装边界上整体径向最大尺寸不超过120mm，轴向接口总长度控制在160mm以内，顶部调压结构突出高度为70mm，在狭小的管路井、设备夹层内也能完成安装操作，不会和周边管路、支架产生干涉。功能特性上，双压力设计可同时适配进口高压、出口低压的参数区间，内部流道做了圆弧过渡处理，能减少介质通过时的压损，也避免杂质在腔体内直角处堆积卡滞调压阀芯，侧面的蓝色密封堵头采用内嵌式O圈密封，日常维护时拆卸不会造成密封件脱落丢失。建模过程中对所有配合面做了公差匹配，阀体和接头的螺纹配合预留了生料带缠绕的装配间隙，调压杆和阀体之间的密封槽尺寸严格对应常规O型圈线径，实际生产时可直接调用标准密封件，无需单独开模定制。这类调压阀在选型时，需要提前确认上下游的压力差范围，这款结构的设计承压上限可满足常规低压流体输送场景，安装时需注意介质流向和阀体标识一致，反向安装会导致调压功能完全失效，日常维护仅需定期清理入口处的过滤组件，避免杂质进入阀芯卡滞运动部件即可。
