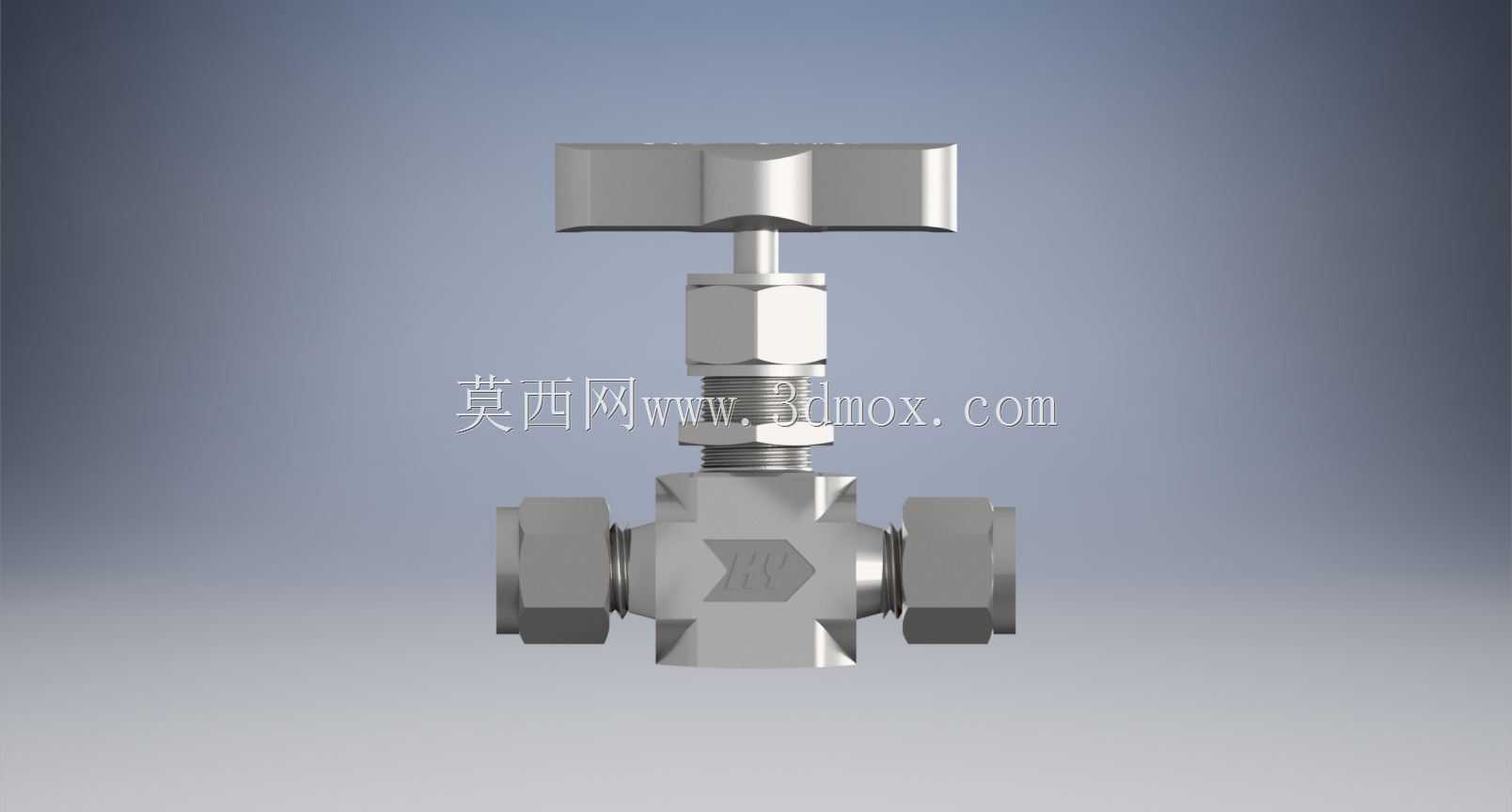

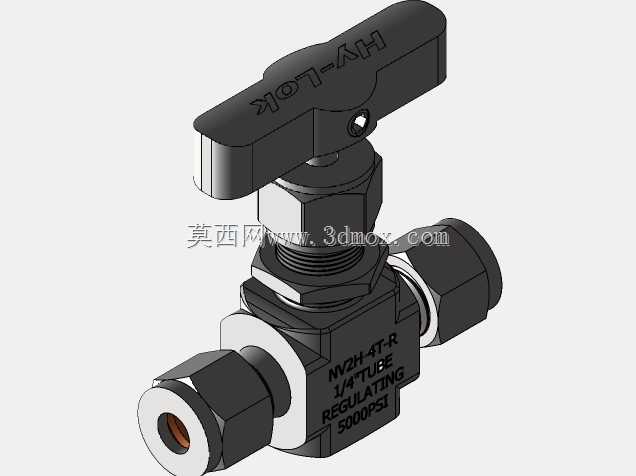

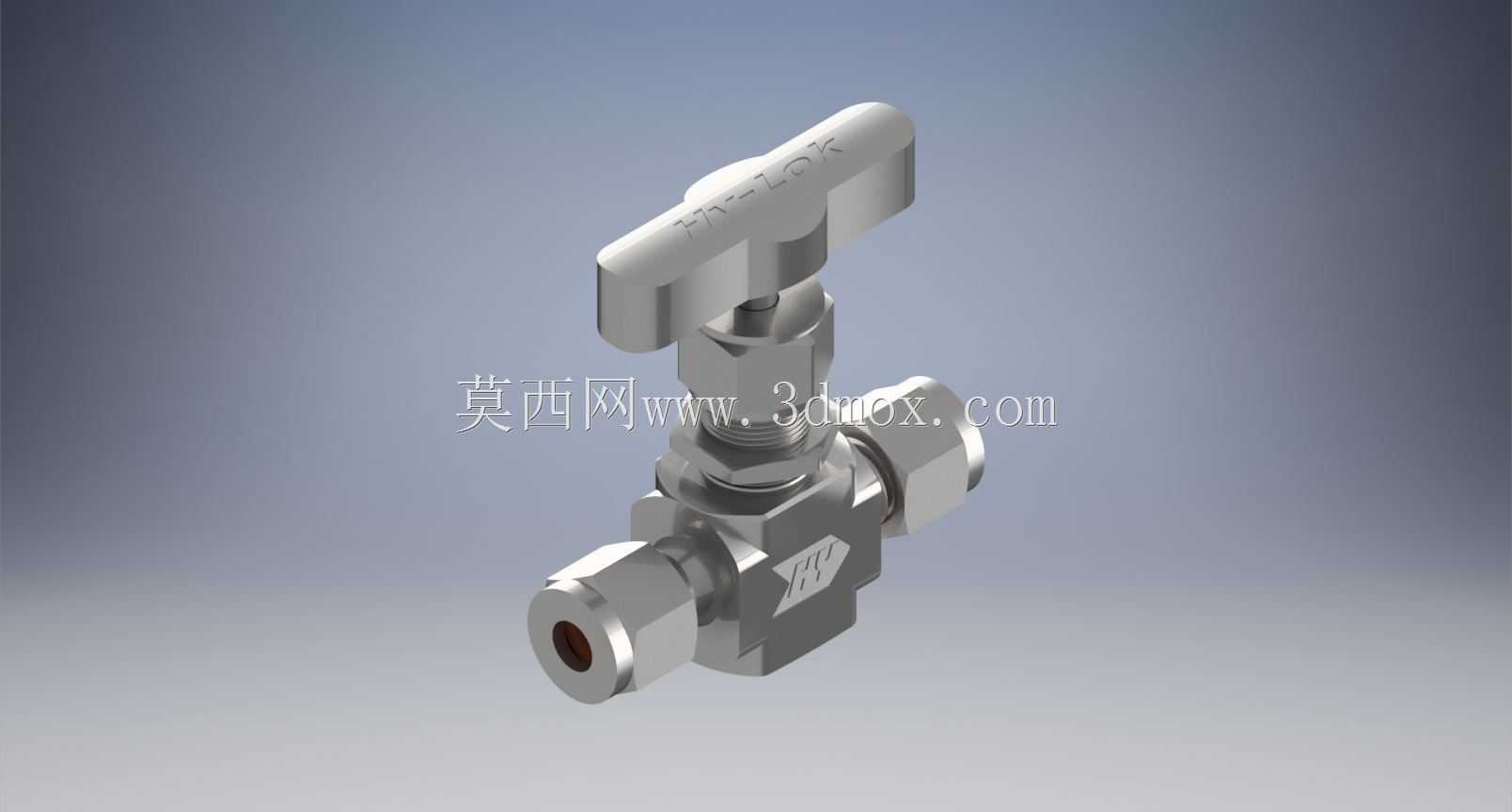

不锈钢整体阀盖针型截止阀结构设计

这款针型截止阀的设计，首先要匹配小通径流体管路的精准调控需求，在实验室气路、分析仪器取样回路、小型液压控制支路这类对流量调节精度要求高的场景里，常规大通径阀门的调节粒度过粗，很容易出现开度稍变流量就大幅波动的问题，而这类1/4英寸规格的针阀，刚好能适配毫米级通径的管路，实现微小流量的线性调节。从结构设计逻辑来看，整体式阀盖的结构是核心设计点，区别于分体阀盖的螺纹连接密封形式，整体锻造的阀盖和阀体一体成型，从根源上减少了一道中法兰密封泄漏点，在高压小流量的工况下，密封可靠性提升非常明显，尤其是输送高纯气体、腐蚀性流体的管路，减少密封结合面就意味着降低了介质泄漏外溢的风险。阀体两端采用卡套式连接结构，安装时不需要对管路做套丝、焊接处理，只需要将对应外径的不锈钢管插入卡套接口，拧紧锁紧螺母就能完成密封固定，这种连接方式在现场装配时效率很高，也避免了焊接带来的管路氧化、焊渣残留污染管路的问题，很适合洁净管路系统的快速装配。顶部的手轮采用滚花防滑设计，手轮和阀杆的连接做了防松结构，操作时不会出现手轮空转的情况，阀杆的调节螺纹做了细牙设计，每旋转一圈阀杆的行程只有不到一毫米，配合端部的锥形调节头，能精准控制阀口的过流面积，实现从完全截断到微小流量的平滑调节，不会出现普通截止阀开关行程短、调节精度差的问题。在安装边界上，这款阀门的整体结构非常紧凑，阀体的对边宽度适配常规扳手操作空间，安装时不需要预留太大的操作间隙，在密集排布的仪表管路架上也能顺利完成安装和后期操作，手轮的高度控制在合理范围，不会因为阀杆伸出过长影响周边管路的排布。阀杆的密封采用多级填料密封结构，填料压盖的压紧力可以通过顶部的螺母进行调节，当长期使用出现填料磨损泄漏时，不需要拆解阀门整体，只需要适当拧紧压盖螺母就能补偿填料的磨损量，延长阀门的维护周期。阀体流道采用等径平滑过渡设计，没有突兀的转角和缩径，介质在流道内的压力损失更小，也不容易在流道内部残留介质，对于输送洁净介质或者易结晶介质的场景，能减少残留带来的管路堵塞或者交叉污染问题。调节杆的端部做了硬化处理，长期在节流冲刷的工况下也不容易出现冲蚀磨损，能长期保持调节精度和密封性能，避免使用一段时间后出现阀口关不严、调节线性变差的问题。
