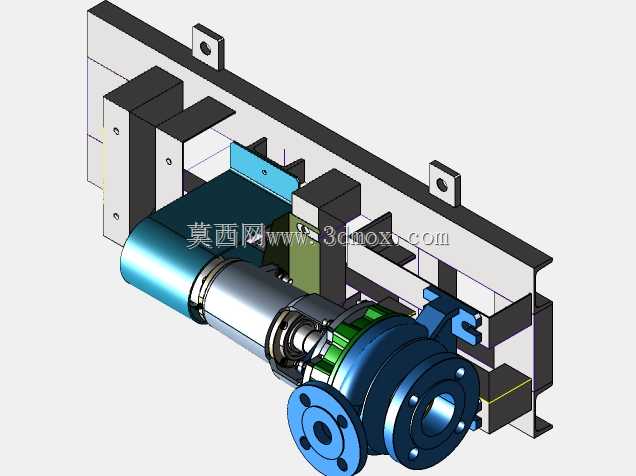

卧式单级离心泵集成安装结构设计

该结构为卧式单级离心泵配套集成安装总成，核心适配民用给排水、工业循环水、中小型化工流体输送等常规场景，可直接挂载于设备机架或工艺管廊旁的安装梁上，无需额外搭建混凝土泵基，能大幅缩减现场安装的施工周期。从结构设计逻辑来看，整体采用电机与泵体直联的同轴布局，省去了传统联轴器分体安装的找正环节，泵体端的叶轮腔与密封段直接衔接电机输出轴，传动路径更短，运行过程中的轴系跳动量可控制在更小范围内，能有效降低机械密封的磨损速率。安装框架采用折弯钢板拼焊成型，预留的四个挂装耳板开有长圆形安装孔，可适配安装梁上±15mm的孔位偏差，现场安装时无需二次配钻即可完成固定；框架内侧设置有电机定位挡块与泵体支撑肋，装配时可先将电机卡入定位挡块完成轴向定位，再推入泵体完成对接，能有效控制装配过程中的同轴度误差，减少后续调试的工作量。泵体进出口采用标准法兰连接结构，法兰端面的密封槽尺寸适配常规石棉橡胶垫与四氟垫片，可兼容清水、低浓度腐蚀性介质等不同流体的密封需求；泵壳采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，能将叶轮输出的动压平稳转换为静压，降低流体在泵腔内的湍流损失。从安装边界来看，整体结构沿电机轴向的总长度控制在适配常规管廊侧装的尺寸范围内，径向最大尺寸为泵体法兰外径，安装时需预留侧面的检修空间，用于拆卸泵端密封压盖与叶轮锁紧螺母，日常维护时无需将整泵从机架上拆下，即可完成机械密封更换、叶轮间隙调整等常规操作。框架上预留的走线槽可容纳电机动力线缆与可选配的压力传感器信号线，避免线缆与泵体高温部位直接接触，同时能防止现场运维过程中线缆被剐蹭破损。该结构在设计时充分考虑了不同工况的适配性，电机安装位预留了不同机座号电机的调节余量，可根据实际输送扬程、流量需求更换对应功率的电机，无需改动整体安装框架；泵体端的密封腔可适配填料密封与机械密封两种形式，输送含杂质流体时可更换为填料密封结构，降低易损件更换成本，输送洁净无杂质流体时采用机械密封可减少泄漏点。整体装配完成后，轴系的轴向窜动量控制在允许范围内，运行时的振动幅值可满足工业现场的设备安装要求，无需额外加装减震垫即可稳定运行，适合作为成套设备的配套流体输送单元，也可单独作为管线增压泵组使用。
