工业厂区用方形诱导式冷却换热设备

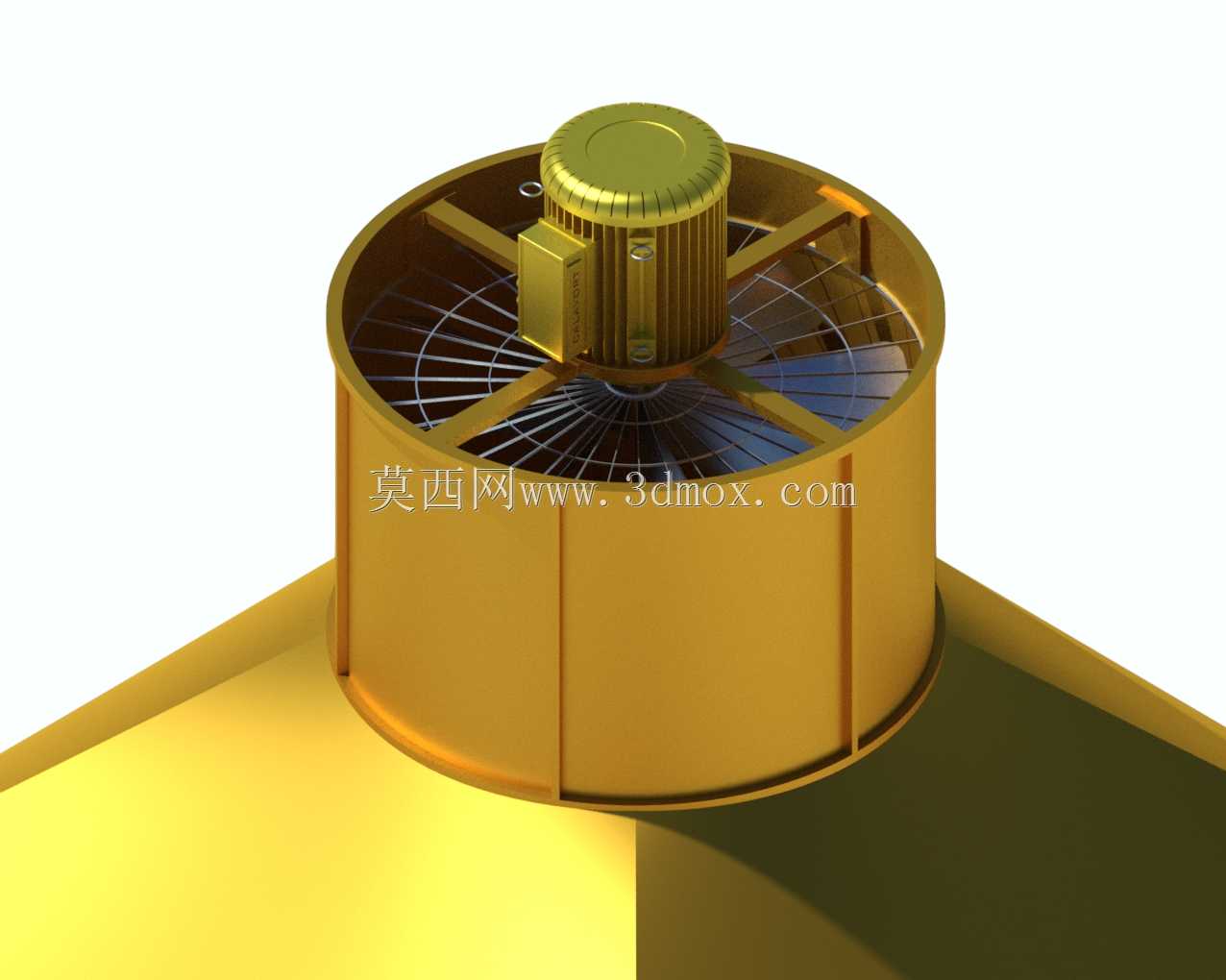

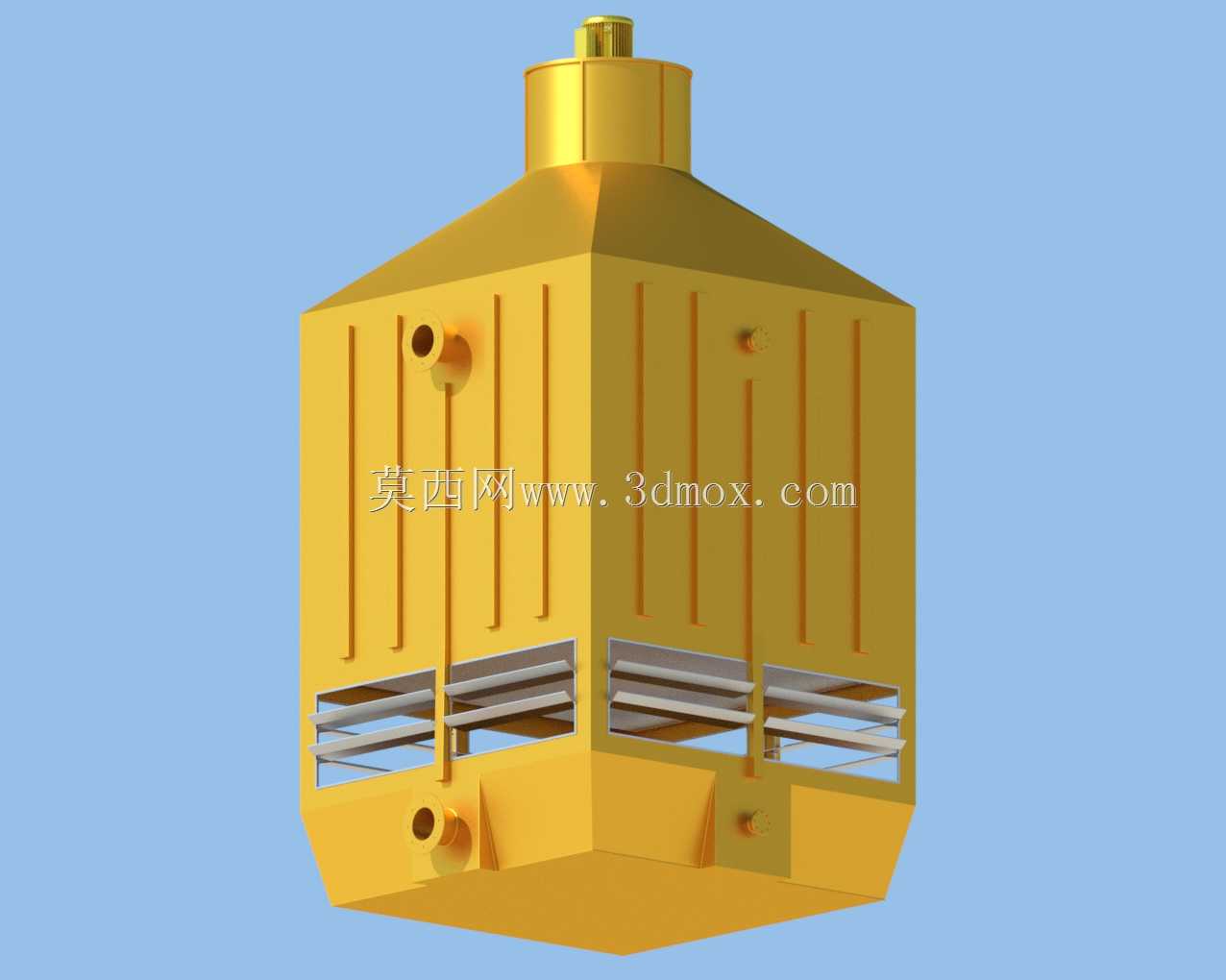

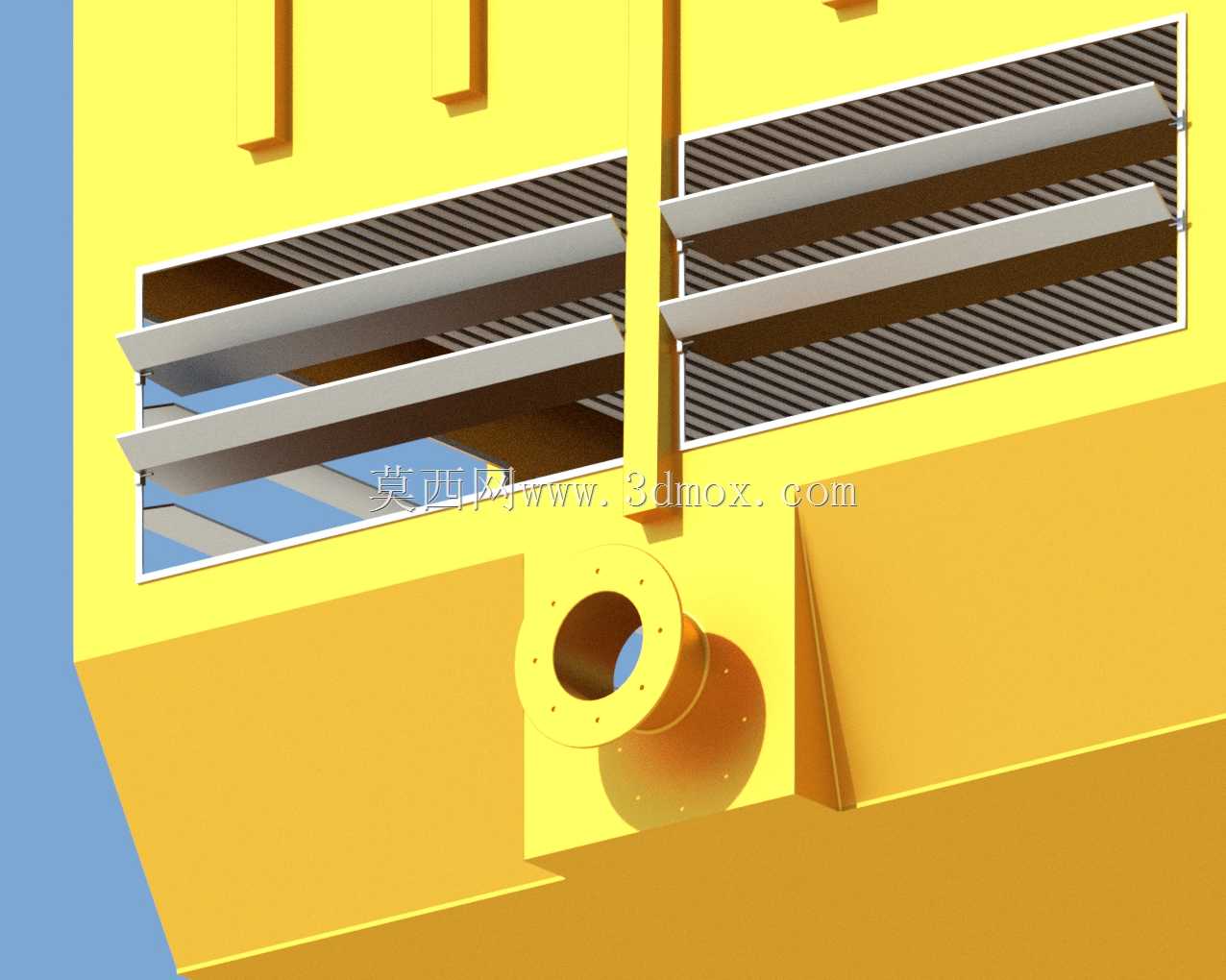

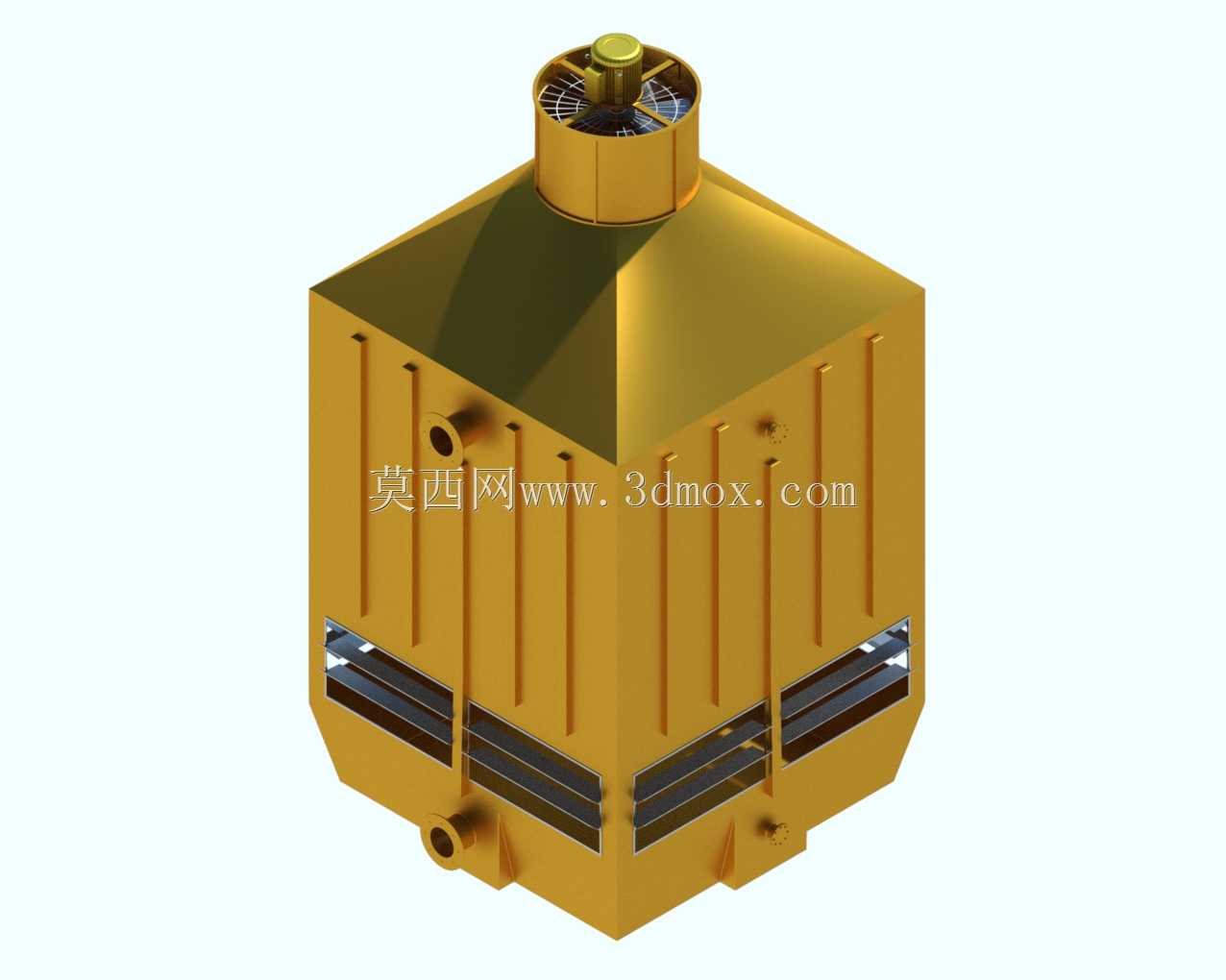

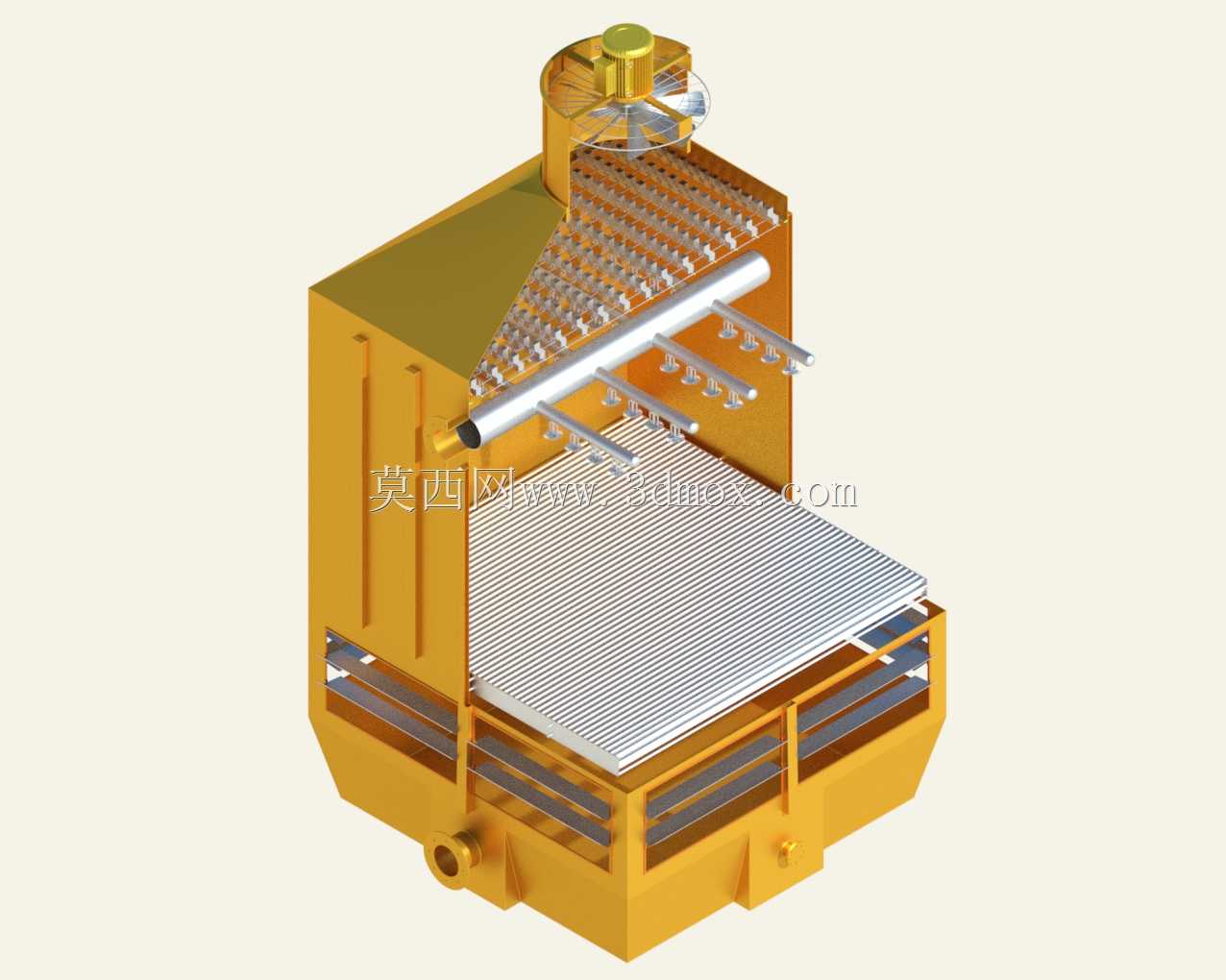

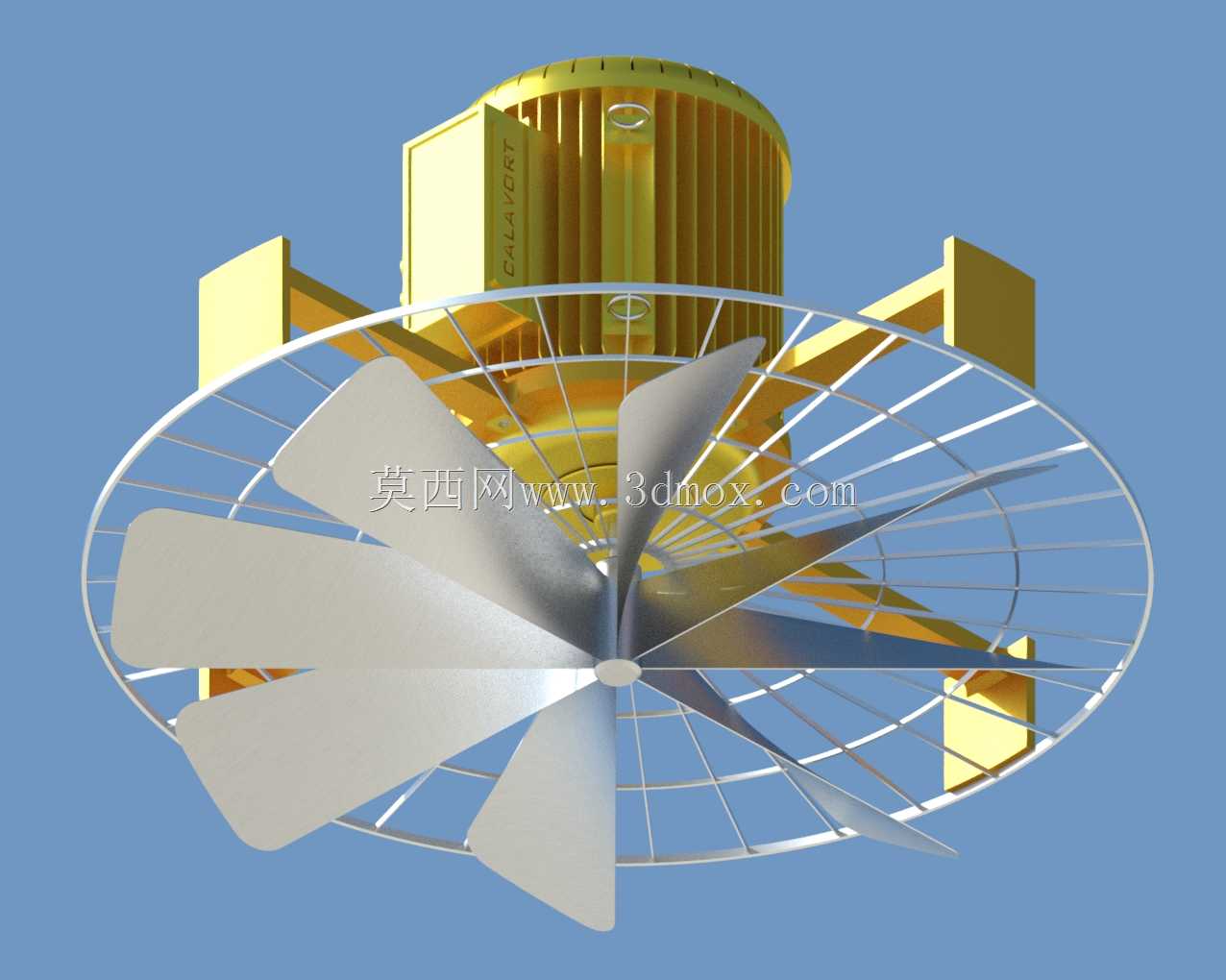

这类方形诱导冷却塔多布置在工业园区的生产车间外侧、循环水站旁，主要承担工业循环冷却水的降温散热职能，把生产环节中换热升温的循环水通过气液接触换热把热量散到大气中，保障前端反应釜、空压机、注塑设备等产热设备的冷却水路进水温度稳定在工艺要求区间。不同于常规圆形逆流冷却塔，该款采用方形箱体结构，在排布时可以多台紧密拼接布置，能有效节约厂区的占地空间，尤其适合用地紧张的老旧工业区改造项目，安装时不需要预留过多的侧向检修通道，侧面预留的进出水接口可以根据现场管路走向灵活选择对接方向，降低现场管路改造成本。设备顶部集成的诱导风机是核心动力部件，运行时通过风机抽风在箱体内部形成负压区域，引导外部空气从侧面的进风格栅进入塔体内部，和喷淋而下的热水形成逆向交叉流，提升气液换热的接触效率，相比自然通风冷却塔，在相同处理水量下整体体积可以缩小近四成。设计阶段优先考虑了壳体的结构强度，箱体外部设置的竖向加强筋可以提升壳体的抗风载能力，在沿海多风区域安装时不需要额外增设过多的外部加固结构，顶部的风机段采用锥台过渡结构，可以降低风阻，减少风机运行的能耗损失。设备侧面的进风格栅采用多段分层布置，避免进风短路，同时格栅的倾斜角度可以阻挡大部分喷淋水被气流带出塔外，减少循环水的飘水损失。安装边界方面，设备底部预留的对接接口距离侧边的尺寸适配常规工业管路的安装操作空间，顶部风机的检修口预留了足够的操作空间，不需要额外搭设过高的检修平台，日常运维时可以直接在顶部完成风机轴承加注、扇叶检查等常规操作。设备的进出水口采用标准法兰接口，和现场循环水管路对接时不需要额外制作过渡接头，能缩短现场安装的施工周期。在结构设计时，塔体内部的填料支撑结构采用一体化框架设计，避免长期运行后填料下沉变形影响布水均匀性，布水系统的管路沿箱体内部对称布置，保证各个区域的喷淋密度一致，避免出现局部换热死角。
