钎焊板式热交换器结构设计方案

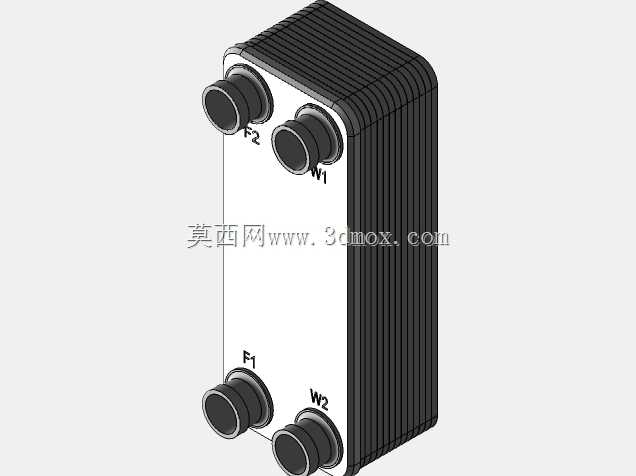

在暖通空调、液压油冷却、化工流体换热、制冷系统冷凝蒸发等场景中，钎焊板式换热器是紧凑式换热方案里的核心选型，这类设备依靠叠压钎焊的金属板片实现两种流体间的高效热量传递，相比传统管壳式换热器，占地空间可缩减70%以上，换热效率能提升3-5倍，非常适合安装空间受限、换热负荷要求高的工况。这款钎焊板换的结构设计围绕紧凑安装与高换热效率展开，整体采用立式长方体叠片结构，板片组通过真空钎焊工艺焊接为整体，无额外密封垫片，杜绝了垫片老化带来的泄漏风险，可适配更高的工作压力与温度区间。设备共设置四个流体接口，分别对应两种换热介质的进出通路，接口采用外螺纹连接形式，分布在设备同侧端板上，其中上下排布的两组接口分别对应冷热流体的流道，安装时可根据管路走向选择同侧接管或对角接管的配管方式，适配不同现场的管路布局需求。从安装边界来看，设备整体为规整的长方体构型，无外凸的易磕碰结构，安装时仅需预留接口操作空间与板片组的检修余量，无需像可拆式板换那样预留整组板片的抽拉空间，对安装场地的空间要求极低。板片表面压制有特殊的人字形波纹结构，流体在板间流道内流动时会被波纹扰动形成湍流，即使在较低流速下也能实现充分的热量交换，同时波纹结构也起到了强化板片刚度的作用，让整组叠片在高压工况下不会发生形变错位。端板上的接口标识清晰标注了各接口的介质流向，安装时可直接按照标识对接管路，避免接反流道导致换热效率下降。这类钎焊板式换热器常被用于空压机余热回收、冷水机组蒸发器、液压站油冷却、采暖系统换热等场景，设计时充分考虑了不同工况下的承压需求，板片叠压数量可根据实际换热负荷灵活调整，接口尺寸也可根据流量需求匹配对应规格，在保证换热性能的前提下尽可能压缩设备体积，适配各类集成式机组的内置安装需求。
