旋翼式冷水水表结构三维设计

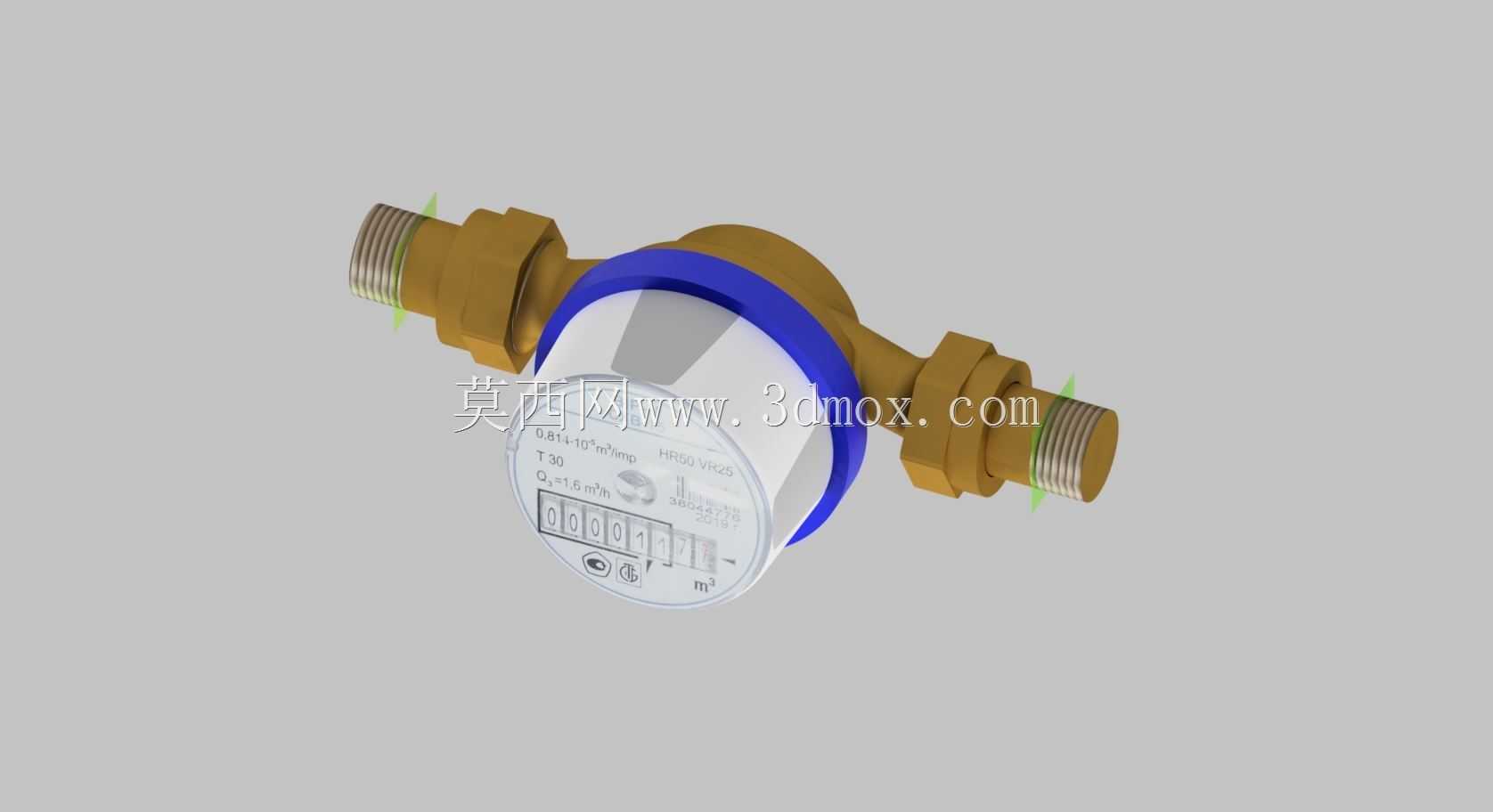

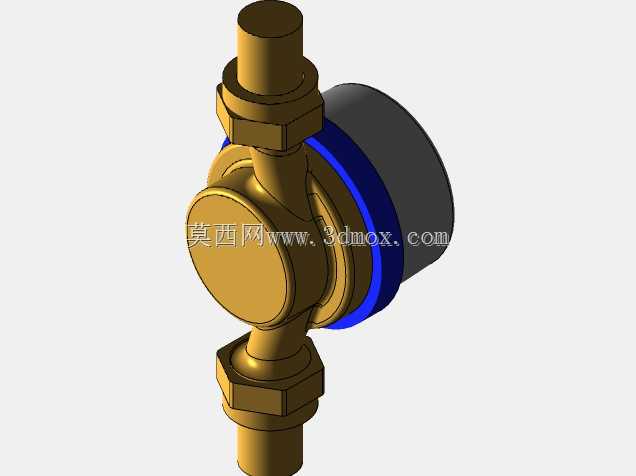

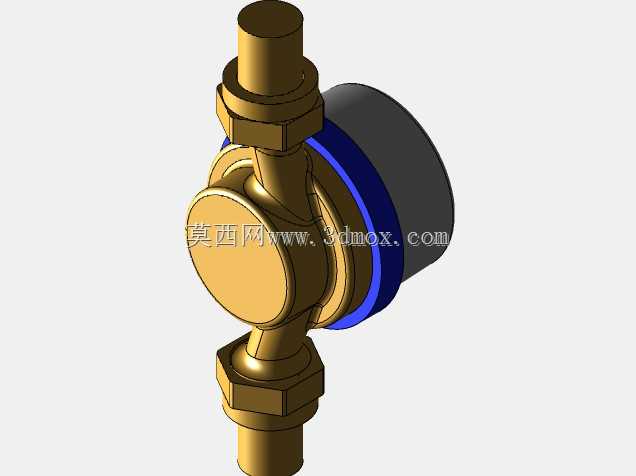

这款水表模型还原了民用及小型商用供水系统中常用的旋翼式冷水水表结构，在供水系统的终端计量场景中，这类水表承担着累计冷水用水量的核心作用，是供水贸易结算、用户用水量核算的核心计量部件，广泛应用于住宅入户管、商铺进水支路、小型公共建筑供水支路等场景，安装位置通常在供水立管之后的用户进水端，需要匹配对应管径的管路接口，保证水流方向与表体标识方向一致。从结构设计来看，模型完整还原了表体的核心组成部分：上下两端的外螺纹连接接头，采用六角螺母结构的锁紧设计，方便现场安装时使用管钳完成紧固，接头与表体之间的密封结构预留了密封件安装位，可适配常规橡胶密封垫完成端面密封，避免管路承压后出现渗漏问题。表体中部的计量腔采用黄铜材质的壳体设计，兼顾了供水场景下的防锈性能与结构强度，侧面的计数机构仓做了圆弧过渡处理，既可以降低水流经过表体时的局部阻力，也能为内部计数齿轮组预留足够的安装空间，计数仓外侧的蓝色密封环结构，对应实际产品中的玻璃压圈密封结构，可保证计数仓在管路额定工作压力下不出现渗水问题，同时透明视窗的安装位预留了足够的观察角度，方便运维人员直接读取表盘数值。设计过程中充分考虑了安装边界的约束：表体的轴向安装尺寸预留了接头旋入的调节余量，可适配不同墙面预埋管的伸出长度偏差，径向尺寸避开了管路常见的贴墙安装间隙，避免安装后表体贴死墙面导致读数困难；表体的进出水端采用同轴设计，可直接适配直线走向的供水管路，无需额外加装弯头调整管路走向，降低安装时的管路改造成本。从功能特性来看，这类水表依靠水流推动内部旋翼转动，通过齿轮组减速后带动表盘计数轮转动，实现用水量的累计计量，模型还原了内部腔体的流道走向，进水端的导流结构可让水流平稳冲击旋翼叶片，避免紊流导致的计量误差，出水端的扩压结构可降低水流流出表体后的压力损失，减少对后续管路供水压力的影响。在建模过程中，所有配合面的尺寸都参考了常用管径水表的实际安装尺寸，接头螺纹规格、六角锁紧位的对边尺寸、表体的最大外径都符合行业通用的安装规范，既可以作为供水系统管路布置时的选型参考模型，也可以作为水暖配件设计时的结构参考，帮助设计人员在管路排布阶段提前预留水表的安装空间，避免后续施工时出现空间不足、接口不匹配的问题。
