带搅拌机构吨装储液周转罐结构设计

这款带顶部搅拌机构的吨级储液周转容器，主要面向化工原料暂存、车间配液中转、废液收集转运等工业场景，解决了普通IBC吨桶无内置混匀功能、易出现料液分层沉淀的实际痛点。在中小批量溶剂调配、水性涂料临时存储、污水处理药剂投加前混匀等工况下，无需额外外接搅拌设备，可直接在储液环节完成料液均质，减少物料转序的二次污染与洒漏风险。

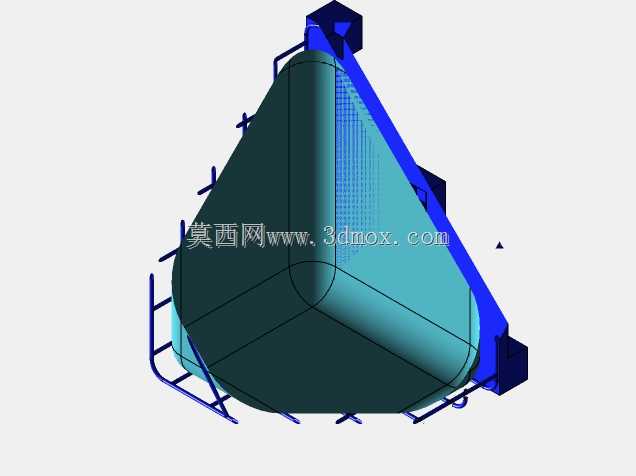

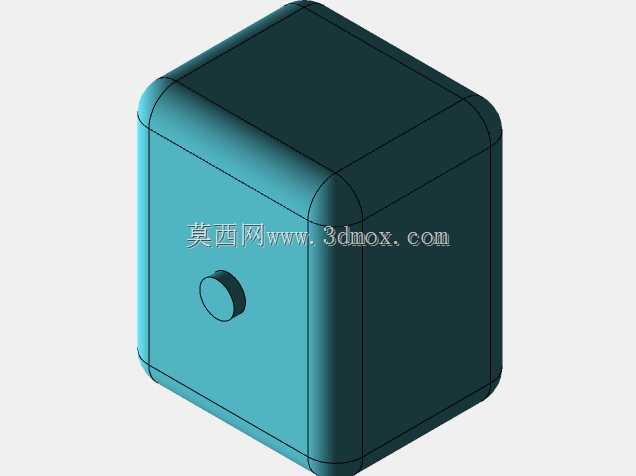

整体结构采用内胆加外框架的组合设计思路，内胆为圆角过渡的立方储液腔体，避免直角位置的物料挂壁残留，底部设置倾斜导流面与低位排液口，排液时可最大限度减少罐内残液存量，降低物料浪费与清洗难度。外部防护框架采用圆管弯折焊接成型，框架与内胆之间预留均匀缓冲间隙，在转运过程中可吸收叉车作业、堆叠存放产生的侧向冲击力，避免内胆受挤压开裂。底部集成标准四向进叉托盘结构，适配普通手动液压叉车、机动叉车的作业尺寸，满足车间内短距离转运、货架堆叠存放的使用需求。

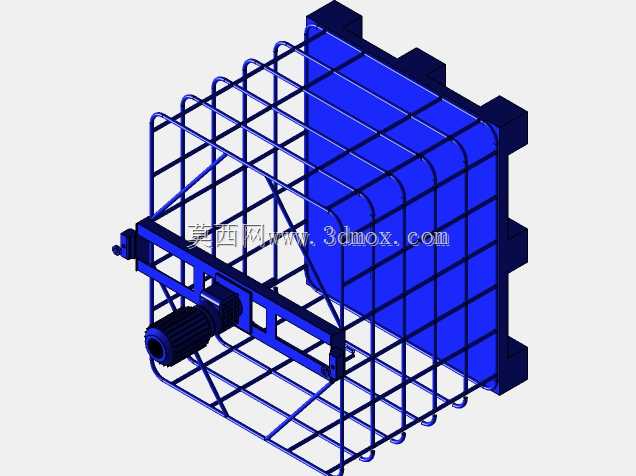

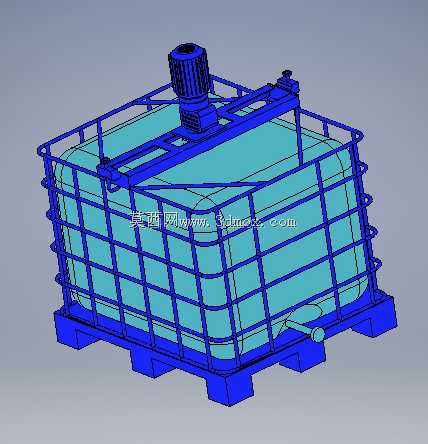

顶部搭载的搅拌机构采用横置导轨安装形式，搅拌电机可沿导轨调整作业位置，针对不同液位高度、不同粘度的物料，可灵活调整搅拌桨的伸入深度与作用范围，避免低液位时搅拌桨空打、高粘度物料搅拌死角的问题。搅拌组件与罐顶的连接位置设置密封结构，防止搅拌过程中物料飞溅、挥发性气体外泄，适配多数有密闭存储要求的工业物料。

从安装边界来看，设备整体占地尺寸适配标准1.1米见方的托盘堆放规范，总高度控制在常规车间通道、货架层间的通行高度范围内，无需对现有存储、转运设施做额外改造即可直接投入使用。框架顶部设置的吊装点位，同时满足行车吊装作业的需求，适配生产车间、仓储库区不同的装卸作业条件。排液口采用标准通用接口尺寸，可快速对接车间现有输液管路、加注设备，无需额外制作转换接头。在结构强度设计上，外框架的管材选型经过承重校核，满载状态下可支持三层堆叠存放，提升仓储空间利用率，框架表面做防腐涂层处理，可适应多数化工车间的弱腐蚀环境，延长设备整体使用寿命。
