不锈钢T型颗粒过滤器结构设计

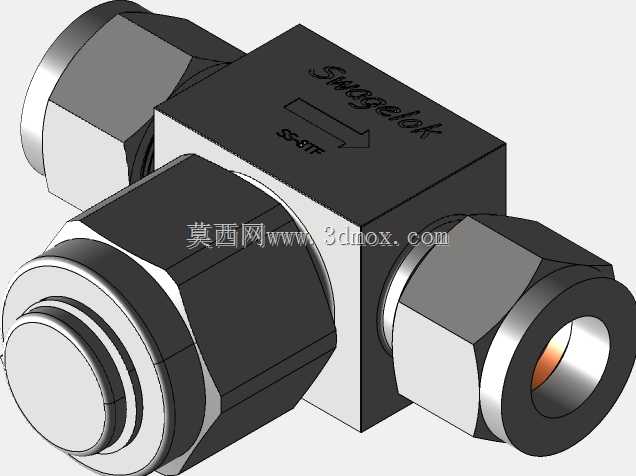

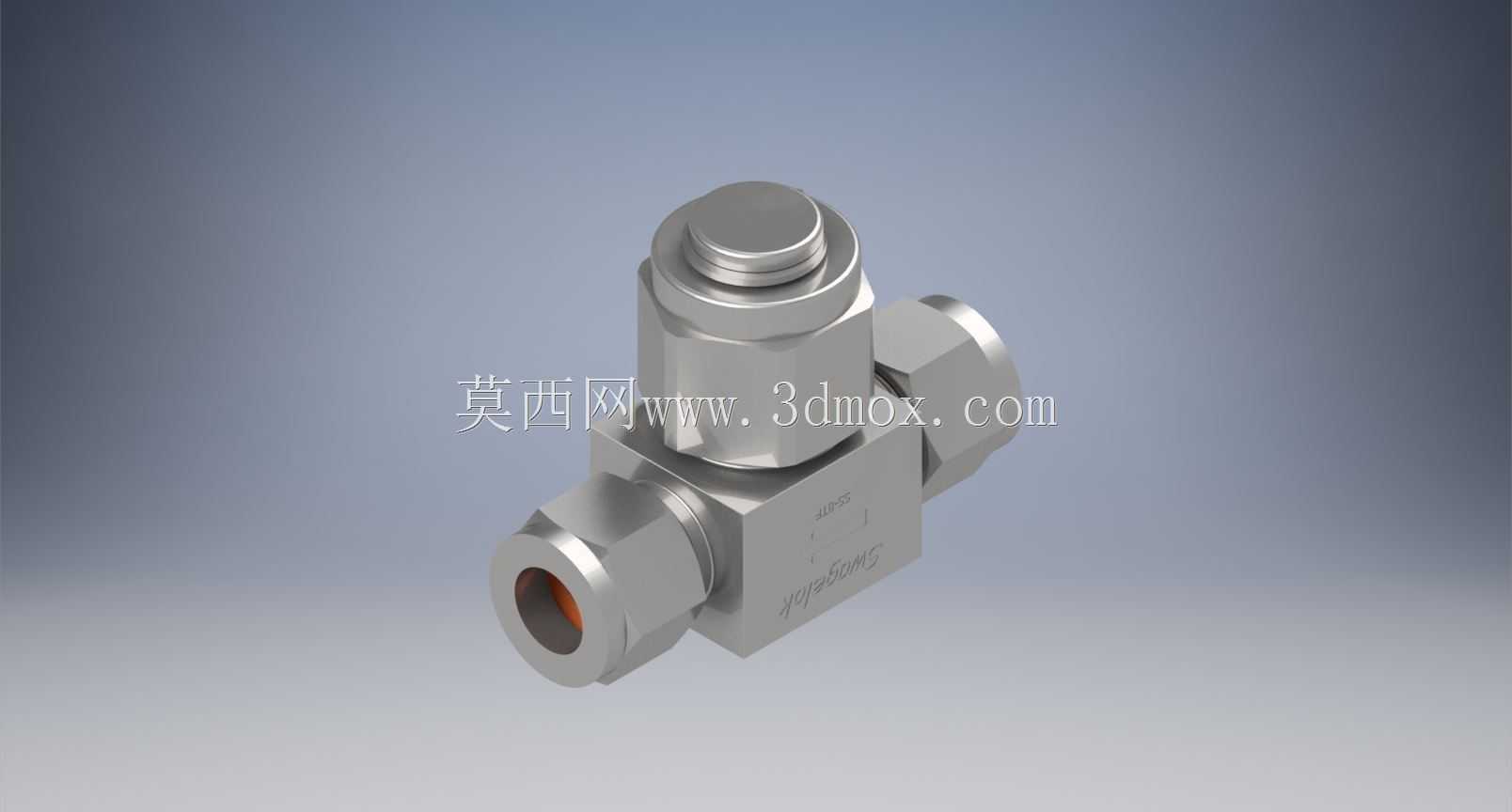

在高纯流体输送、实验室气路、小口径化工工艺管线的搭建场景里，这类T型颗粒过滤器是管路系统中保障下游元件稳定运行的核心配件，不同于大通量管线使用的篮式、Y型过滤器，这款1/2英寸规格的T型过滤器采用卡套式连接结构，适配世伟洛克标准的卡套接头，安装时无需额外焊接，仅通过卡套螺母的锁紧即可实现金属硬密封，能在高压、洁净度要求高的工况下长期工作，避免管路中的金属碎屑、密封带残段、固体颗粒杂质进入下游的精密调压阀、流量计、针阀等元件，造成密封面划伤、流道堵塞的问题。从结构设计来看，整体采用三通式T型布局，两个水平同轴接口作为流体的进出通道，垂直向上的腔体为过滤元件的安装腔，顶部采用外螺纹压紧式端盖，端盖与腔体之间采用金属密封结构，既可以承受较高的管路工作压力，也方便后期拆卸清理过滤腔内截留的杂质，不需要将整个过滤器从管路上完全拆下，仅需松开顶部端盖即可取出过滤元件完成维护。建模过程中需要严格控制卡套接口的尺寸公差，卡套接头的锥面角度、螺母的螺纹规格、接管的适配尺寸都需要符合世伟洛克卡套接头的标准参数，否则安装时会出现卡套无法咬合管壁、密封泄漏的问题；T型腔体的内部流道做了圆弧过渡处理，避免直角结构造成的流阻骤增，减少流体在腔体内的紊流现象，同时过滤腔的深度要匹配对应精度的过滤元件尺寸，保证流体全部经过过滤元件后再从出口流出，不会出现旁通漏滤的情况。安装边界上，这款过滤器的两个水平接口同轴度要求较高，建模时需要保证两个接口的中心轴线完全重合，垂直方向的端盖轴线与水平流道轴线垂直相交，安装时需要预留出顶部端盖的拆卸操作空间，不能在端盖上方布置其他管线或结构件，否则后期维护时无法顺利拧开端盖；整体外形采用锻造不锈钢一体加工成型，外部棱角做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中点，提升高压工况下的结构强度。在实际选型应用中，这类T型过滤器通常布置在管路系统的调压元件、计量元件上游位置，相比同通径的Y型过滤器，T型结构的过滤容污量更大，流体流向的转折角度更小，流阻损失更低，适合对压力波动敏感的高纯气体、低压液体输送场景，卡套式的连接方式也让它在实验室气路改造、小型试验装置搭建中具备极高的安装效率，不需要复杂的焊接工装，仅用普通扳手即可完成安装与拆卸作业。建模时还需要注意内部过滤元件的定位结构，腔体内设置的限位台阶要保证过滤元件安装后不会被流体冲移位置，端盖压紧时的压力要均匀作用在过滤元件的密封端面上，避免出现偏压导致的密封失效，外部的六角结构位置要符合扳手操作的空间要求，每个六角面的尺寸都要对应标准扳手的开口尺寸，方便现场安装时的紧固操作。
