带盖溶气气浮污水处理设备结构设计

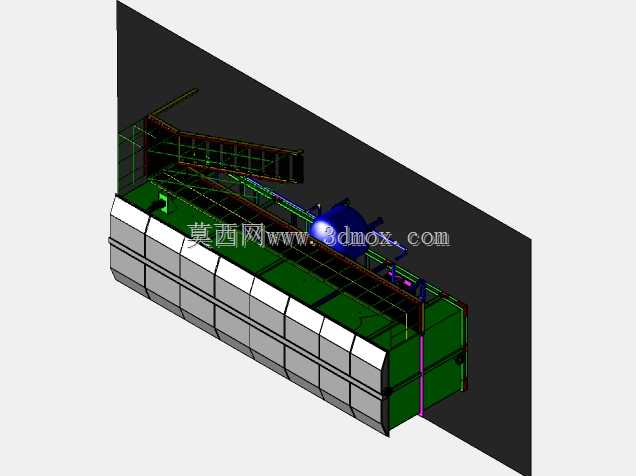

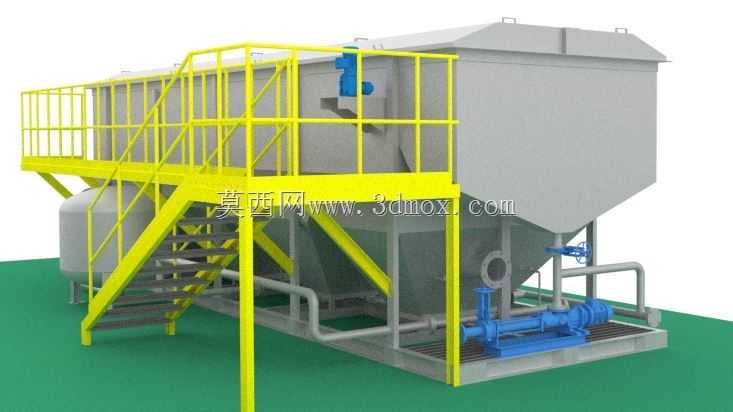

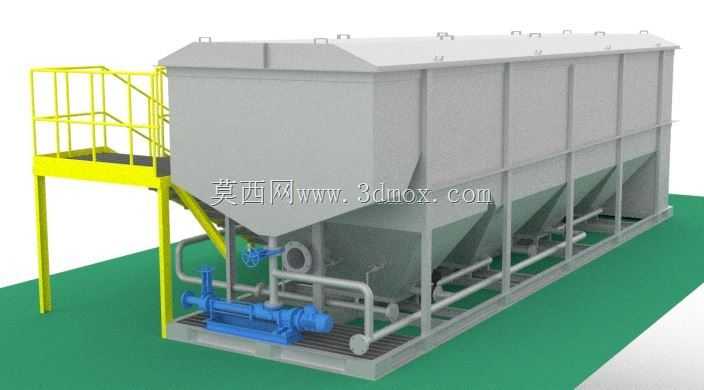

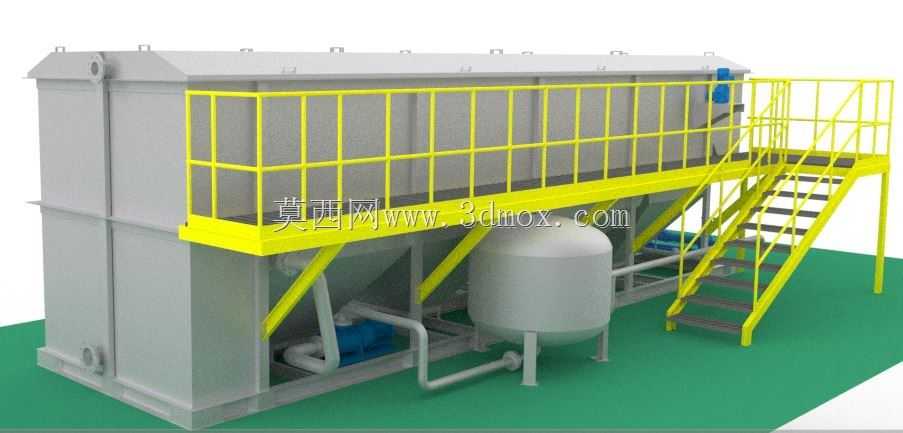

在市政污水处理厂、工业废水处理站的预处理及深度处理工段，溶气气浮设备是实现固液分离的核心单元之一，这套带盖溶气浮选系统的三维结构，完整还原了现场落地式安装的全套配置，可直接用于方案展示、结构校核与安装排布参考。设备主体采用卧式矩形箱体结构，上部设置密封盖板，既可以避免处理过程中异味散溢，也能减少外界杂物落入处理腔影响出水水质，箱体侧边预留的进出水法兰接口，可直接对接厂区工艺管线，接口位置的标高经过适配常规厂区管廊排布设计，减少现场改管工作量。设备配套的黄色操作平台采用型钢焊接框架搭配防滑踏步板，平台护栏高度符合工业操作防护规范，斜梯的踏步倾角、宽度均满足单人巡检及小型工具携带通行的需求，平台下方预留了溶气罐、回流泵、工艺管线的安装空间，各部件之间的检修通道宽度符合设备运维要求，无需额外拓展安装场地即可完成日常拆检作业。配套的立式溶气罐布置在箱体侧下方，通过管线与箱体底部的溶气释放器连通，工作时回流的处理后水在溶气罐内与压缩空气充分混合，形成溶气水后通过释放器减压释放，产生的微米级气泡附着在水中的悬浮物、油脂、絮凝团表面，带动杂质上浮至箱体液面，通过刮渣机构收集排出，实现污水中污染物的分离去除。整套设备的底部设置锥形沉泥斗，可将沉降的大颗粒污泥汇集后通过排泥阀排出，避免箱体底部积泥影响处理效率。从建模细节来看，各部件的连接法兰、支撑脚、管线走向均按照实际加工装配逻辑搭建，箱体的加强筋布置兼顾了结构强度与材料用量控制，操作平台的支撑斜撑角度经过受力校核，可承受常规巡检荷载，设备整体的安装边界清晰，可直接嵌入污水处理厂的工艺布局图中，完成与前后段格栅、调节池、生化池等构筑物的位置匹配，也可用于设备生产前的结构干涉检查，避免现场安装时出现管线碰撞、操作空间不足的问题。
