公称通径80毫米室内消防落地栓结构

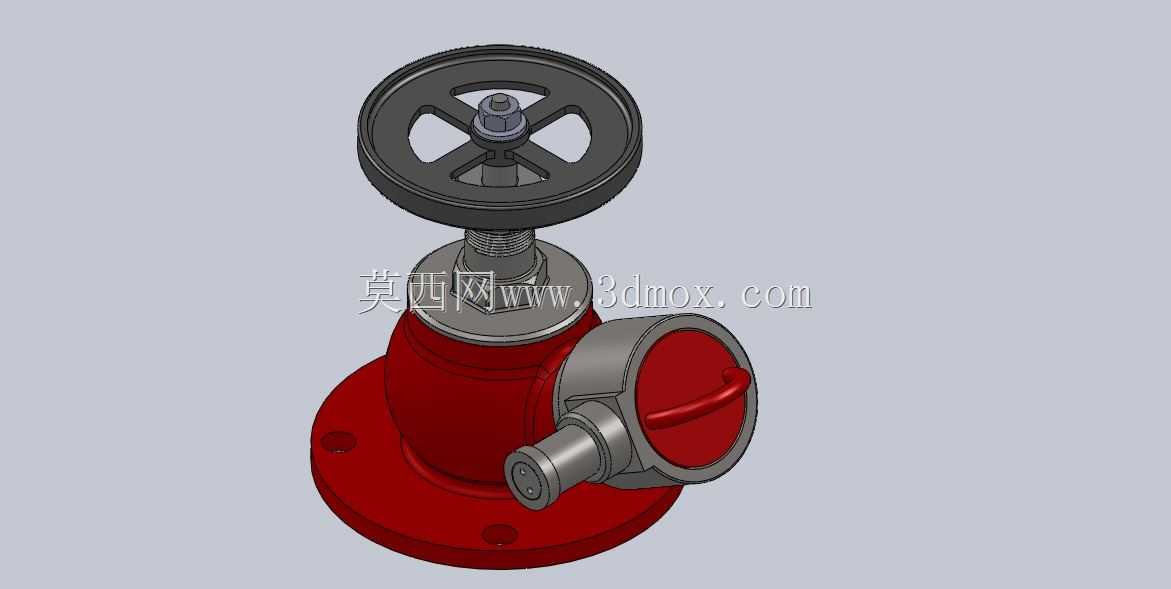

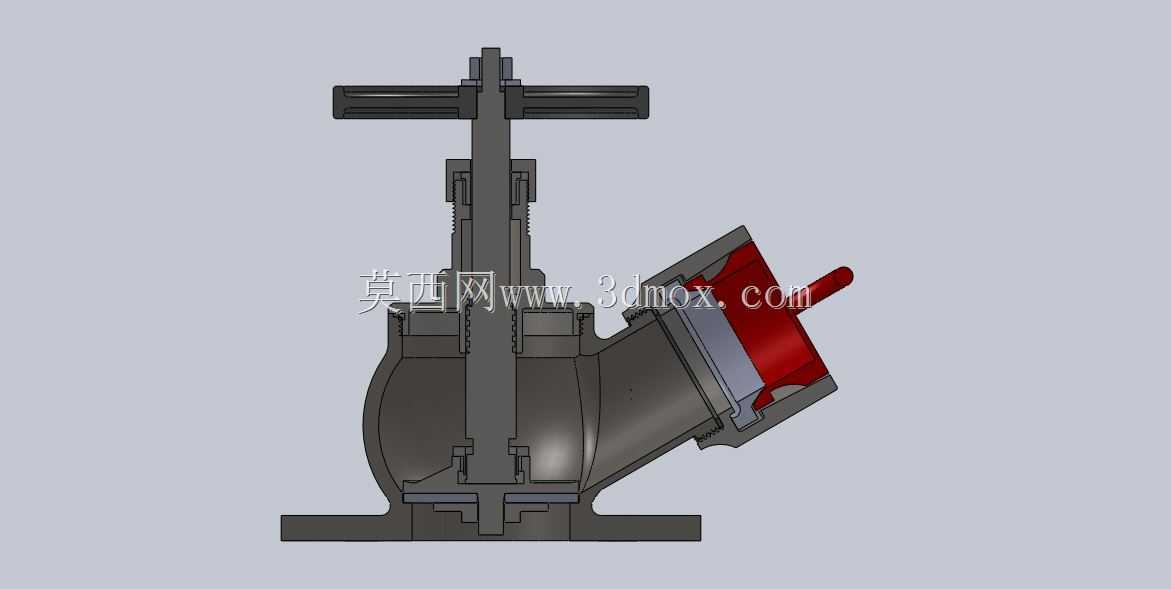

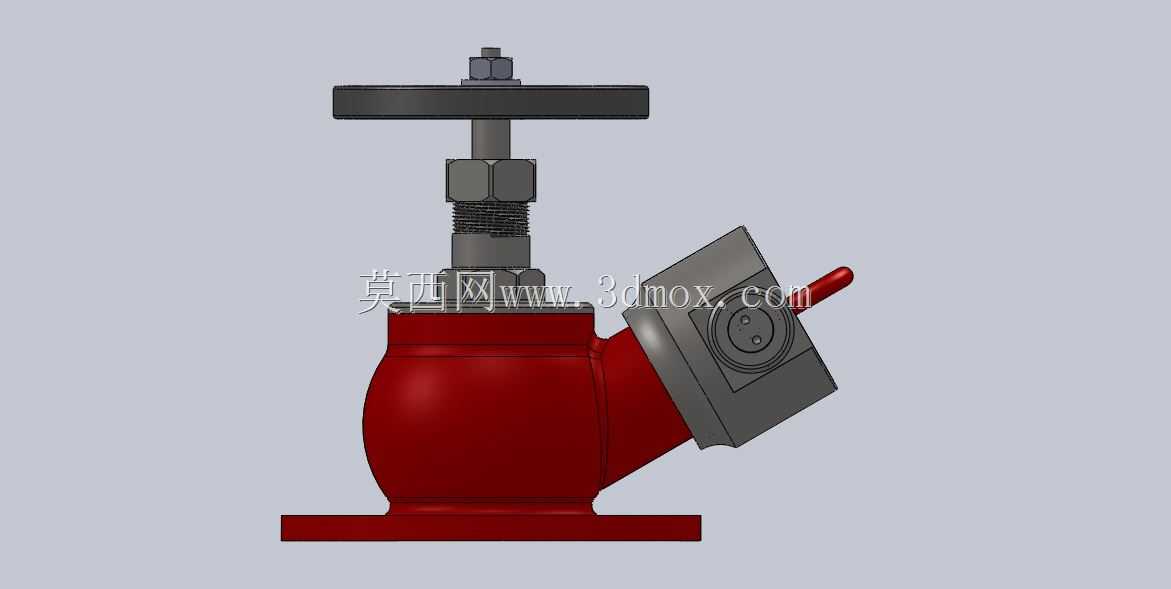

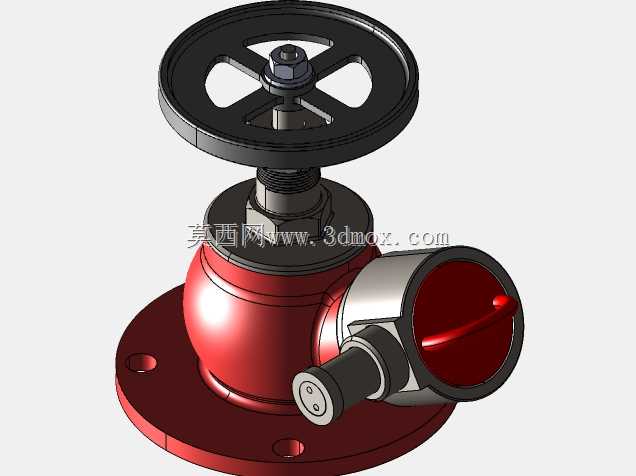

这款公称通径80mm的落地式消防阀，也常被业内称作室内落地消防栓，核心应用场景集中在民用建筑、工业厂房的各楼层楼梯平台、公共走道侧墙等固定消防点位，属于湿式消火栓系统的核心终端出水部件。从实际使用逻辑出发，这类阀门的设计首先要匹配消防人员或经培训值守人员的快速操作需求，顶部采用轮辐式手轮结构，手轮直径经过人体工程学校核，单人佩戴防护手套也可快速施力启闭，手轮下方的阀杆采用梯形螺纹传动，传动效率适中且具备自锁特性，完全开启时的手轮转动圈数控制在规范要求范围内，避免火情下延误操作时机。阀体采用下法兰落地安装结构，法兰盘上的安装孔位严格匹配通用消防管道的安装间距，安装时可直接与楼层垂直敷设的消防供水立管对接，无需额外加装转角接头，整体安装边界控制紧凑，阀体突出安装面的尺寸经过优化，不会对楼梯间、走道的日常疏散通行造成阻碍，符合建筑消防设计中对疏散通道净宽的强制要求。侧方的出水接口采用标准消防接口尺寸，可快速匹配公称通径65mm的消防水带接口，接口处设置的密封结构可保证带压供水时无渗漏，接口旁的小型旋钮为接口防尘盖的锁止结构，日常状态下可防止灰尘、杂物进入阀腔造成堵塞，使用时扳动即可快速翻开防尘盖接驳水带。从结构设计思路来看，阀体主体采用等壁厚流道设计，流道转角处做圆弧过渡处理，可降低高压消防水通过时的流阻损失，保证出水端的压力满足灭火射程要求；阀瓣密封面采用平面密封结构，长期静置状态下也不会出现阀瓣粘连导致无法开启的问题，阀杆穿出阀体的位置设置了多级填料密封，可承受1.6MPa的系统工作压力无渗漏。整体外形采用红灰配色，红色阀体符合消防设备的辨识度要求，手轮、接口部件采用深色金属质感处理，日常巡检时可快速识别设备状态，手轮顶部的阀杆螺母位置预留了启闭状态指示空间，巡检人员无需转动手轮即可判断阀门是否处于全开待命状态。
