手柄驱动对夹式蝶阀结构三维设计

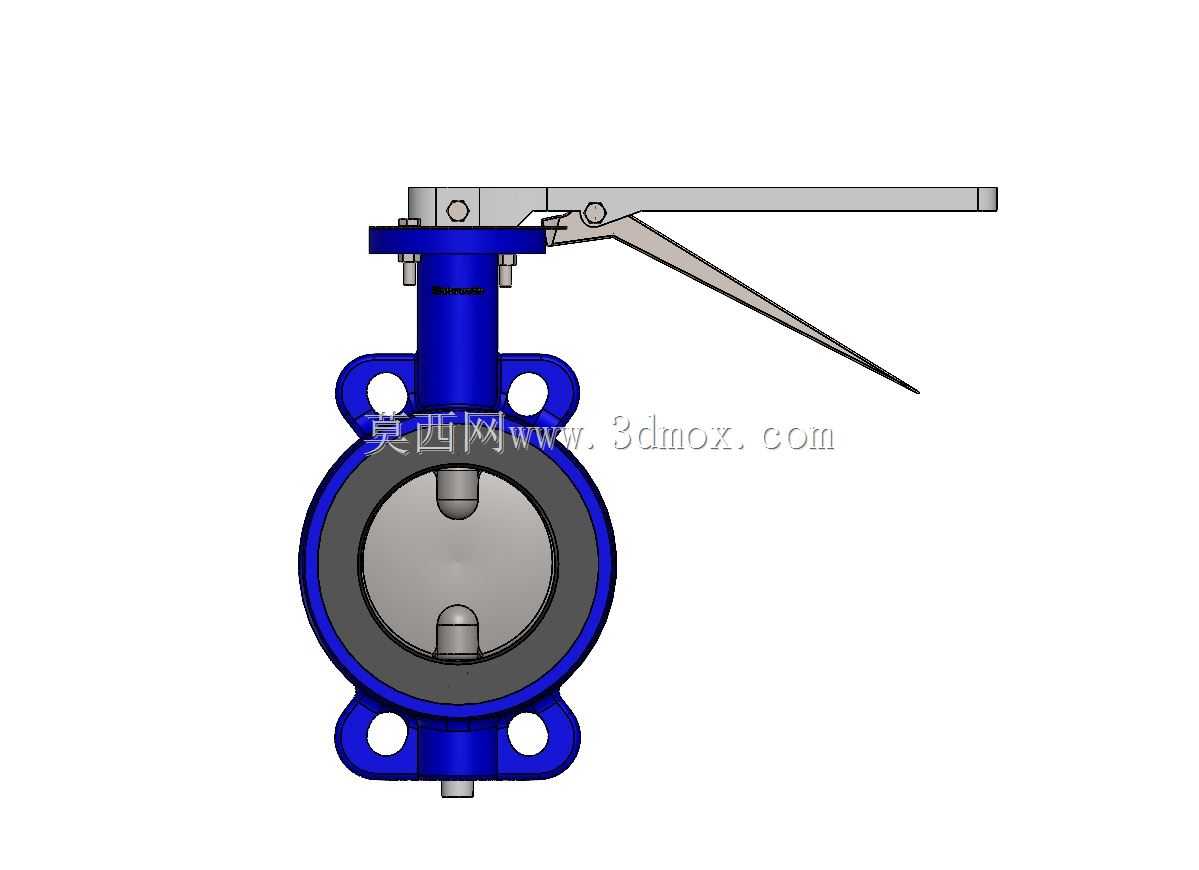

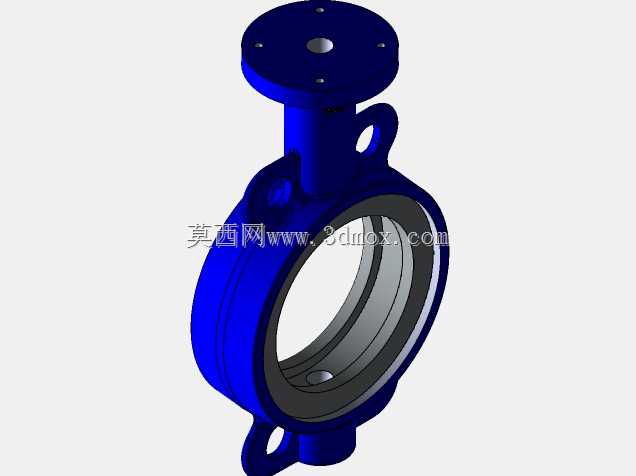

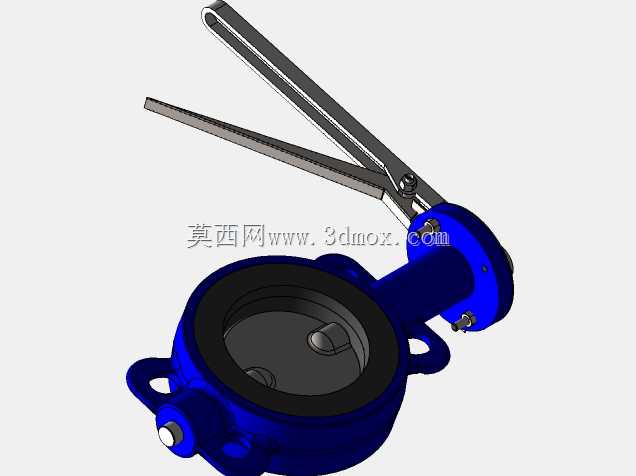

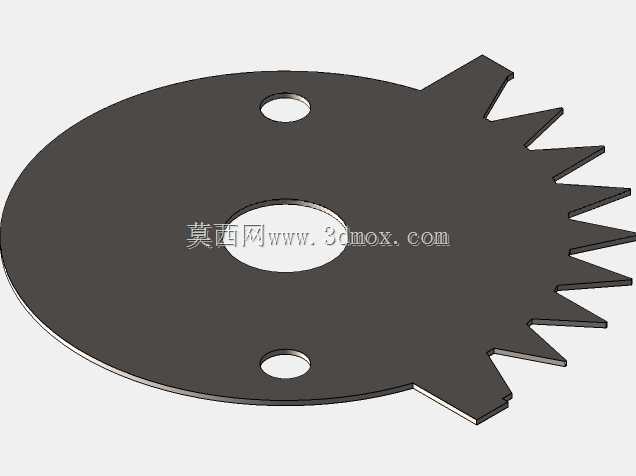

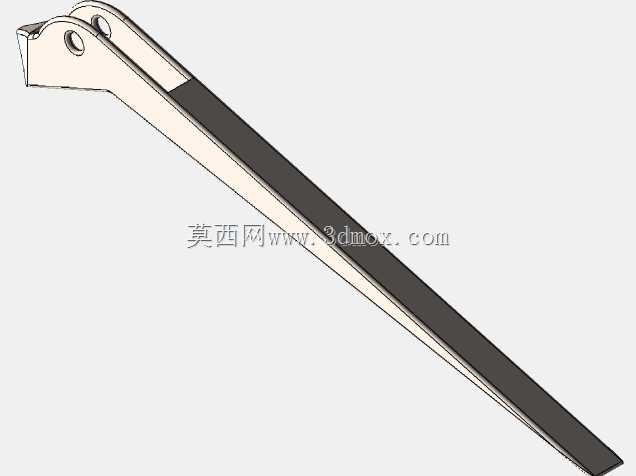

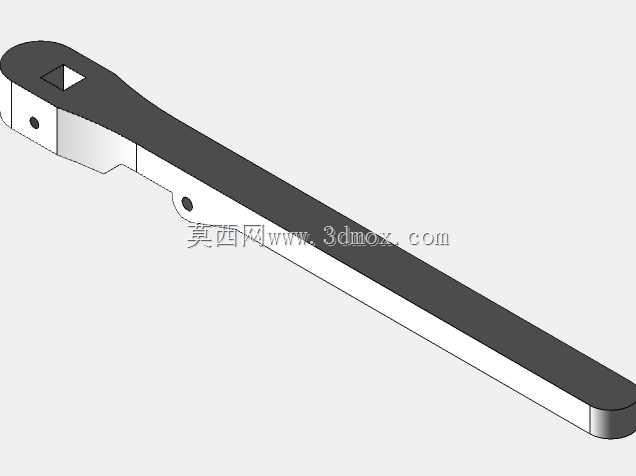

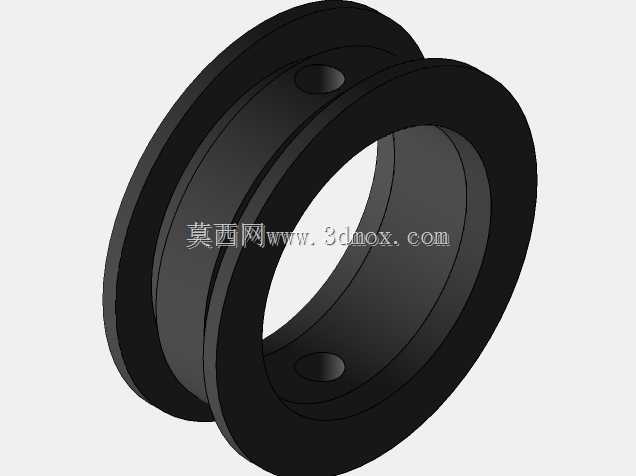

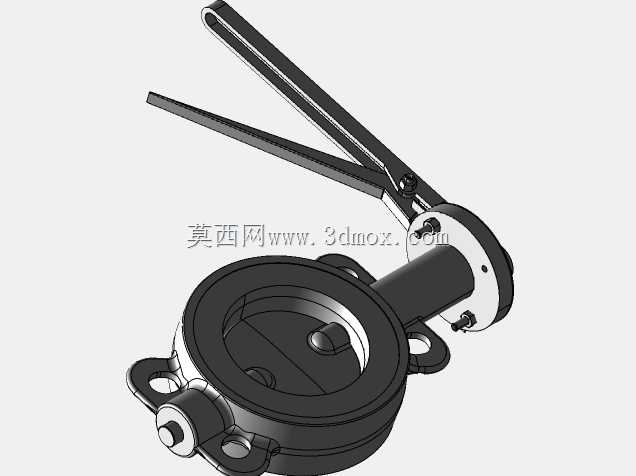

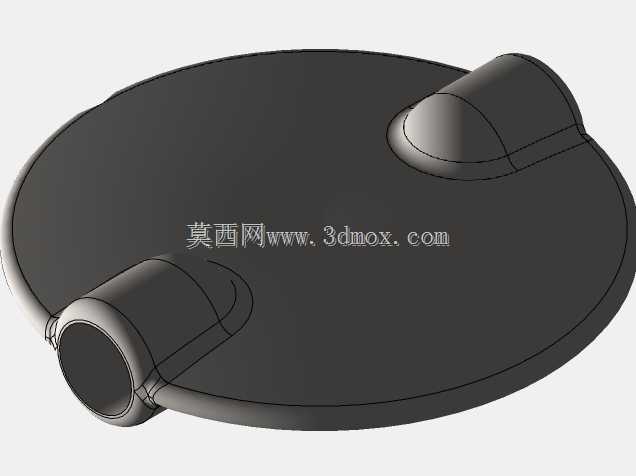

这款对夹式手动蝶阀的三维结构，完整还原了实物装配的全部细节，覆盖从手柄驱动机构到阀板密封副的所有零件配合关系，可直接用于管路系统的选型校核、装配干涉检查以及非标阀件的改型设计参考。在市政给排水、暖通空调循环水、化工低压流体输送、一般工业气体管路等场景中，这类蝶阀凭借结构紧凑、启闭迅速、流阻小的特点，被大量用于管路的通断控制与小范围流量调节，相比同通径的闸阀、截止阀，其轴向安装尺寸更小，重量更轻，尤其适合安装空间局促的管段布局。从功能实现逻辑来看，该阀采用杠杆式手柄驱动，手柄自带锁位卡槽结构，可在阀板0到90度旋转区间内实现多档位定位，操作人员扳动手柄即可带动阀杆转动，直接驱动圆盘形阀板绕阀杆轴线旋转，当阀板平面与管路轴线平行时阀门完全开启，介质流道几乎无遮挡，压损远小于同规格截流阀件；当阀板平面与管路轴线垂直时，依靠阀板外圈的橡胶密封圈与阀体内部的密封座贴合，实现管路截断，密封副的压缩量在建模时已按照常规低压阀的密封要求做了配合预留，可满足1.6MPa及以下压力等级的管路密封需求。设计过程中优先考虑了安装适配性，阀体采用对夹式连接结构，两端无自带法兰，安装时直接夹在管路两端的配对法兰之间，通过穿装螺栓实现固定，这种结构大幅压缩了阀门的轴向长度，阀体上下的凸耳结构预留了螺栓穿装孔位，建模时已匹配常用法兰的螺栓孔距参数，可直接适配GB/T标准下的同通径管路法兰，无需额外调整安装位。从结构细节来看，阀杆与阀体之间设置了轴套与密封填料结构，避免介质从阀杆转动间隙处泄漏；手柄与阀杆的连接采用扁方配合加销钉固定的结构，可传递足够的启闭扭矩，避免操作时出现打滑；阀板与阀杆的连接采用上下双支点定位，保证阀板转动时的同轴度，避免启闭过程中阀板偏磨密封座，延长密封件使用寿命。建模时所有零件的配合公差均按照通用机械阀件的加工要求做了预留，比如阀杆与轴套的间隙配合、密封座与阀体的过盈压装配合、手柄锁位结构的间隙配合等，都还原了实际生产中的装配关系，可直接用于生成工程图、做装配仿真，也可作为管路系统三维布管时的标准阀件模型调用，帮助设计人员提前校核管路安装空间，避免现场安装时出现阀门与周边管线、支架碰撞的问题。
