亚克力式小量程空气转子流量计结构

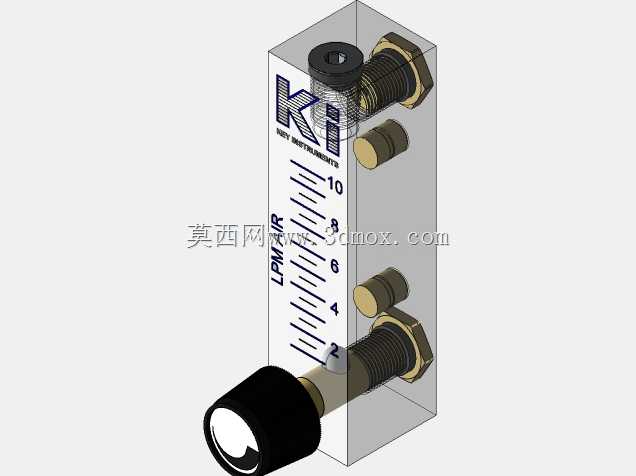

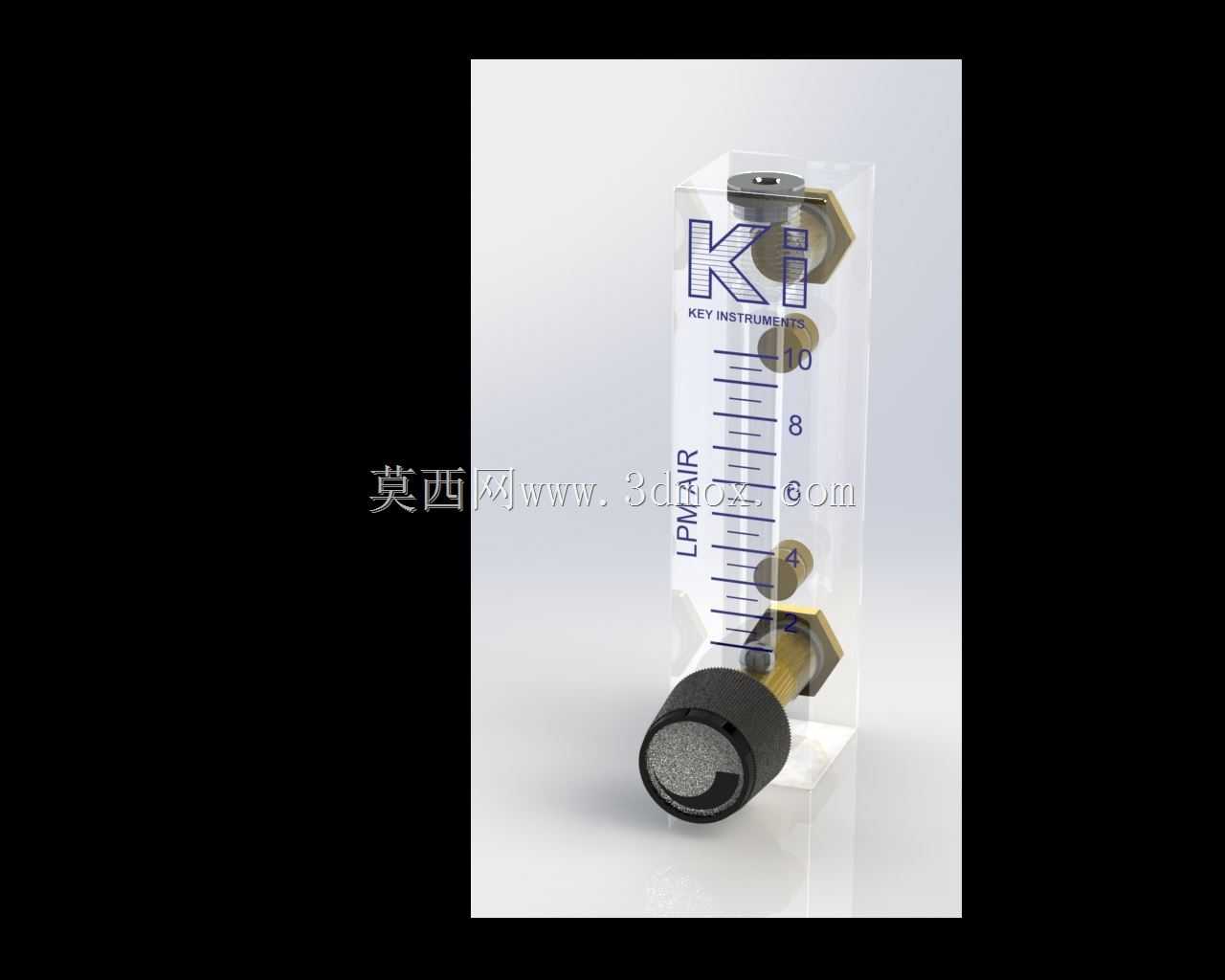

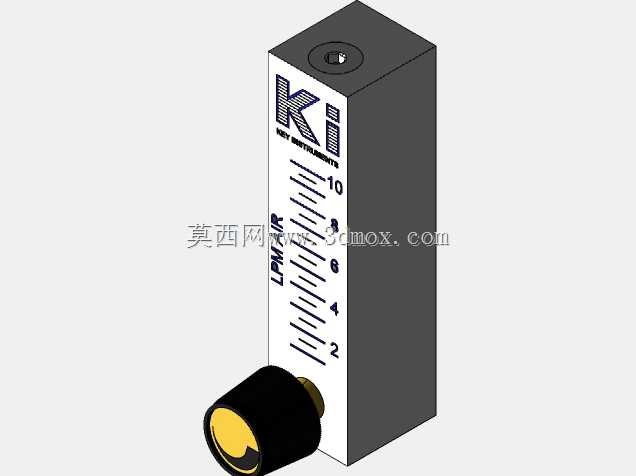

这款小量程空气流量计主要面向小流量气路管控场景，常见于实验室气路分配、小型气动设备供气监测、医疗设备气源管控、精密气动元件测试台等对空气流量精度有要求的工位，用来实时显示管路内空气瞬时流量，同时自带的调节旋钮可直接对管路通径开度做调整，实现流量的手动校准与稳定控制，无需额外在管路上串联独立调节阀，能简化小气路的装配结构。从结构设计来看，主体采用透明亚克力材质作为流道主体，一方面是亚克力的透光性可以直接观察内部浮子的位置，无需额外加装视窗结构，减少密封点位，降低小流量工况下的泄漏风险；另一方面亚克力材质自重较轻，加工时可以直接在本体上铣出安装孔与流道，减少拼接结构带来的尺寸误差。流道内部的刻度直接印刷在亚克力本体外侧，刻度对应1-10LPM的空气流量区间，刻度线沿浮子升降方向均匀排布，读数时视线与浮子上沿齐平即可获取准确流量值，避免了外置刻度牌安装偏移带来的读数误差。两端的气路接口采用黄铜材质的外螺纹接头，接头与亚克力本体之间通过密封胶圈压合密封，黄铜材质的接头兼顾了结构强度与管路适配性，可以直接对接常见的气动软管快插接头或者硬管螺纹接口，安装时不需要额外做转接处理。底部的调节旋钮采用滚花防滑设计，旋钮内部连接锥形节流阀芯，转动旋钮时阀芯会改变流道内部的节流面积，从而调整通过的空气流量，旋钮的阻尼经过适配，小角度转动即可实现流量的微调，避免调节过量导致流量波动过大。安装边界上，本体为长方体立式结构，两个接口位于本体同一侧的上下位置，属于侧进侧出的安装形式，安装时需要保证本体垂直于水平面，浮子重力方向与流道方向重合，否则会因为浮子偏磨导致读数不准甚至卡滞，安装空间需要预留出旋钮操作的手部空间，以及正面读数的观察空间，不需要额外的固定支架，直接通过两端管路的连接力即可固定，适合集成在紧凑的气路面板上。设计过程中重点考量了小流量下的浮子响应灵敏度，浮子采用轻量化的金属材质，表面做了钝化处理，避免长期接触含水压缩空气产生锈蚀卡滞，流道内壁做了抛光处理，减少空气流动的沿程阻力，同时避免杂质附着在流道内壁影响浮子动作。
