卧式承压储运罐体三维结构设计

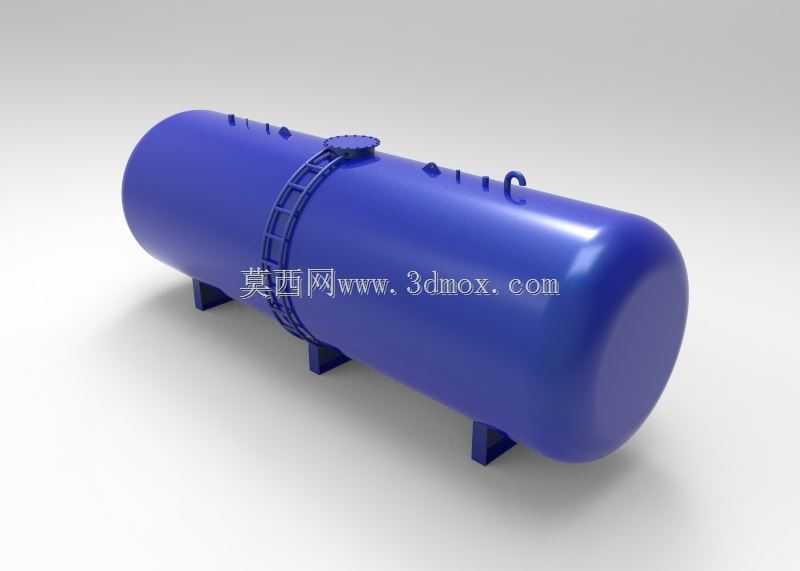

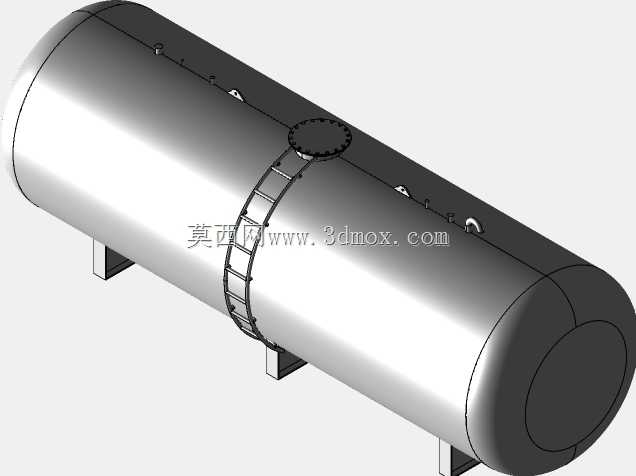

在化工原料中转、成品油仓储、轻工生产物料暂存、市政供水调蓄等场景中，卧式承压储罐是应用占比极高的静设备类型，这类设备的三维建模精度直接影响后续支墩布局校核、管口配管对接、现场吊装就位的全流程落地效率。本次呈现的卧式储罐采用标准椭圆形封头搭配等径直筒段的主体结构，区别于立式储罐的高重心布局，卧式结构的安装高度更低，配套操作平台搭建成本更小，适合厂区内场地开阔但竖向空间受限的布设场景，日常运维时的人员上下、仪表检修、附件更换作业的安全冗余更高。从结构设计逻辑来看，筒身与封头的连接位置采用全焊透对接结构，建模时严格对齐了焊缝的坡口预留尺寸，避免后续出工程图时出现焊缝标注与实体结构不匹配的问题；筒身外部设置的爬梯直接与筒壁加强垫板连接，不直接焊接在筒体母材上，可避免局部应力集中导致的长期使用变形，爬梯踏步的间距按照人体工程学的运维攀爬需求设置，顶部人孔的位置刚好对齐爬梯出口，运维人员进入罐体内部检修时不需要额外挪动临时梯具。筒身上分布的各个管口，分别对应进料、出料、放空、液位检测、压力监测、安全泄放的功能，建模时每个管口的法兰端面都预留了标准的配管对接余量，法兰螺栓孔的跨中布置完全符合压力管道配管的规范要求，不会出现现场配管时螺栓孔错位的问题。罐体底部的三个鞍式支座，中间支座设置为固定端，两端支座预留了热胀冷缩的滑动位移余量，支座的弧形垫板与筒身外壁完全贴合，接触面积的匹配度经过曲率校核，可避免局部压应力过大导致筒身局部凹陷；支座底板的地脚螺栓孔采用长圆孔设计，适配安装时的基础施工误差，也能满足罐体温度变化时的轴向位移需求。筒身上设置的吊耳位置经过重心校核，吊装时罐体可保持水平状态，不会出现倾斜滑脱的风险，吊耳的加强筋结构直接延伸至筒身加强圈位置，可将吊装载荷均匀分散到筒身环向结构上，避免局部吊装变形。这类储罐的容积匹配常规中小规模生产单元的物料暂存需求，安装时不需要做特别高的承重基础，只要地面压实度满足载荷要求即可布设，配管完成后做水压试验即可投入使用，日常运维只需要定期校验安全阀、检查液位计准确性、监测筒身壁厚变化即可，整体结构的可靠性高，全生命周期的运维成本较低，适合多类工业场景的物料承压存储需求。
