多通带阀工业管路集成布局设计

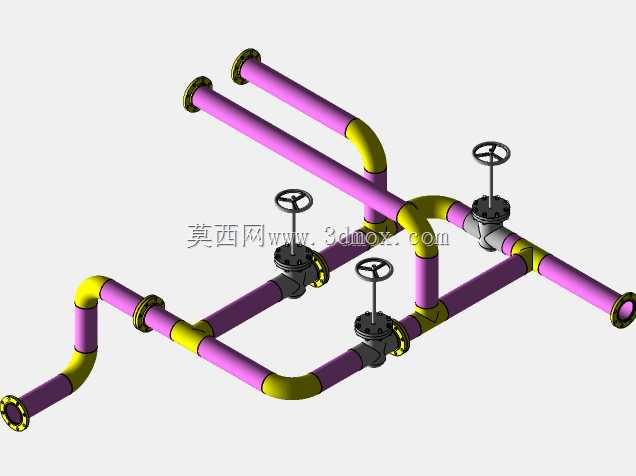

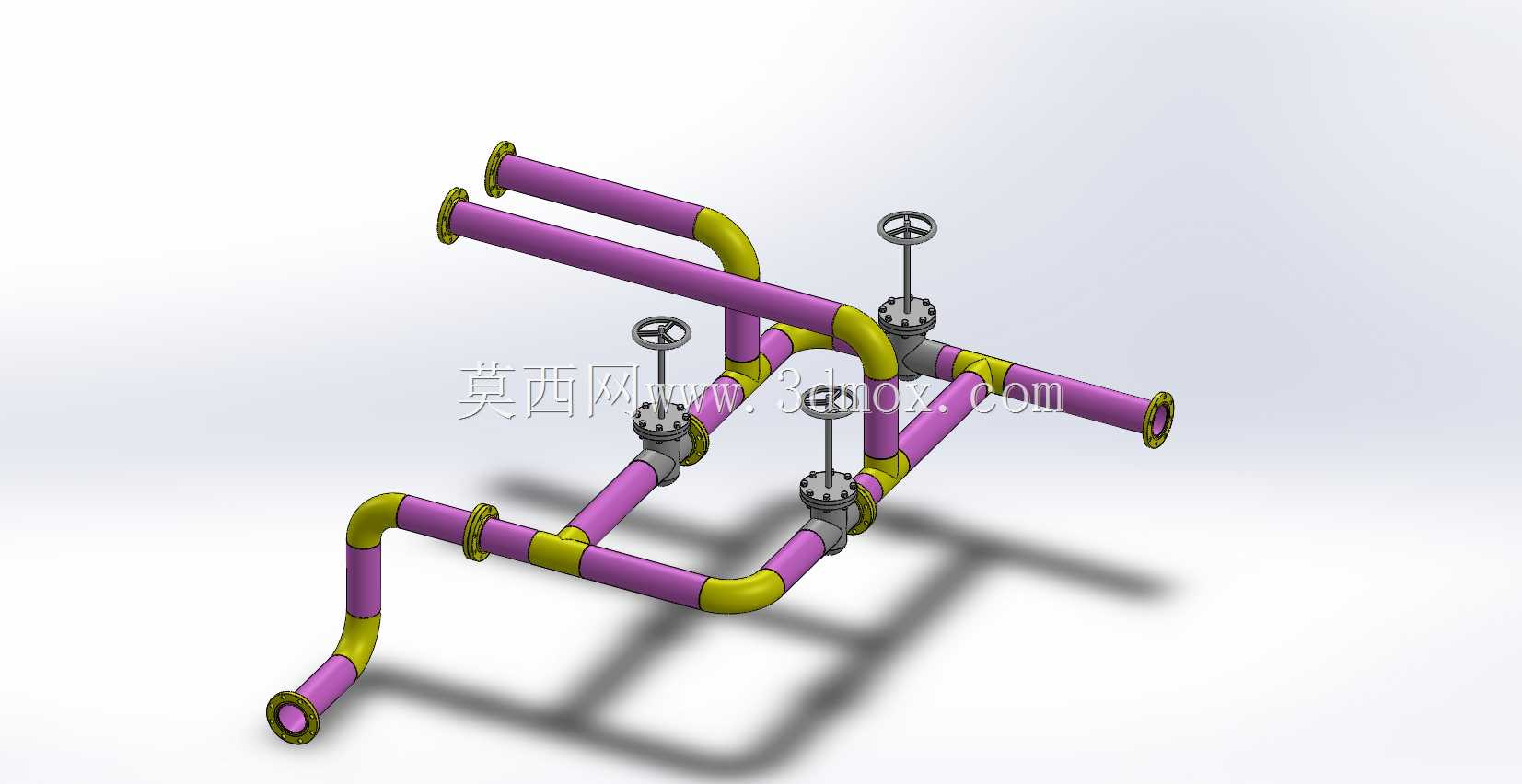

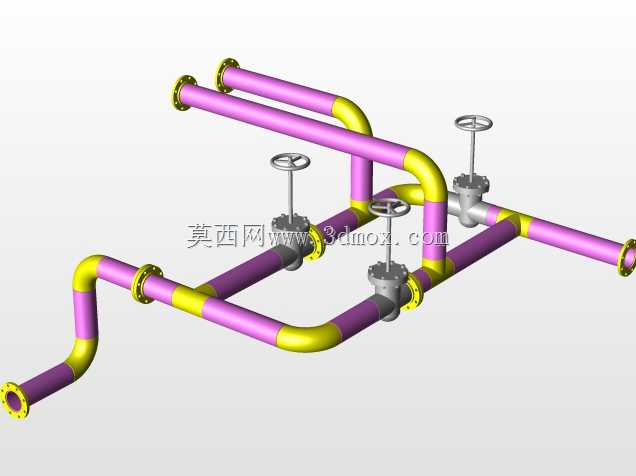

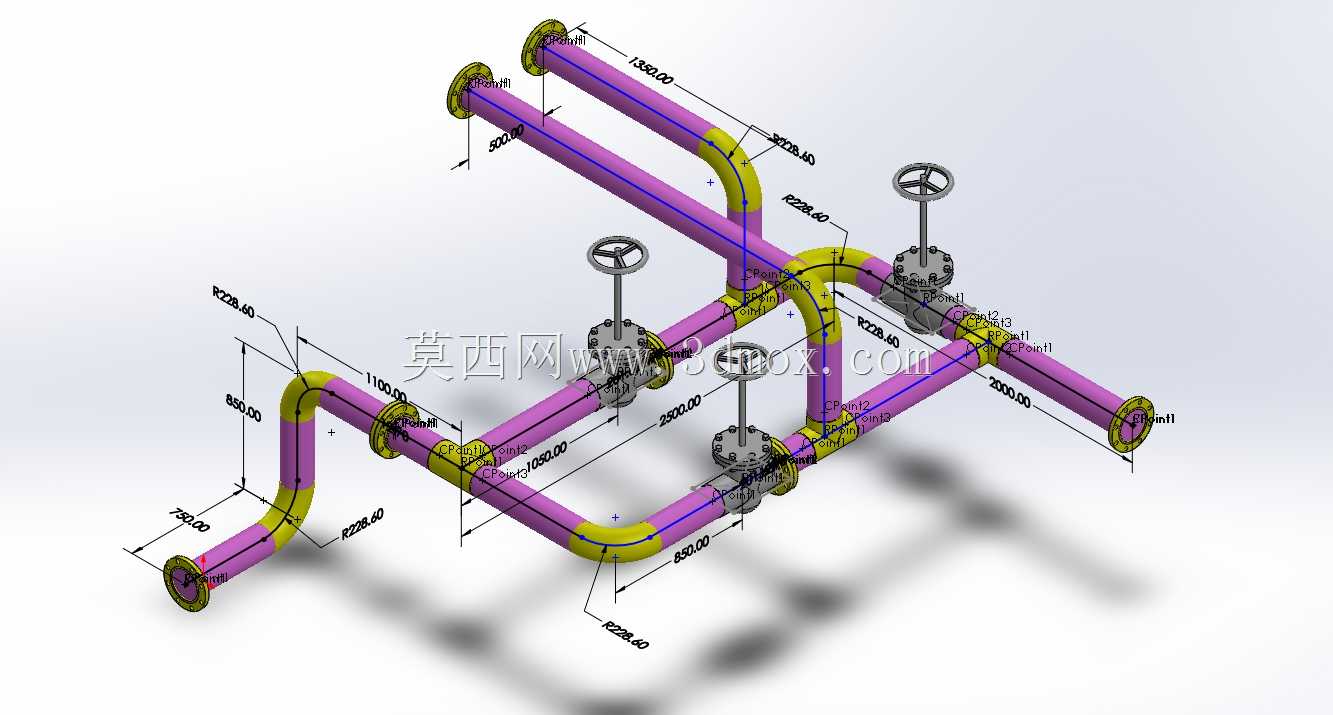

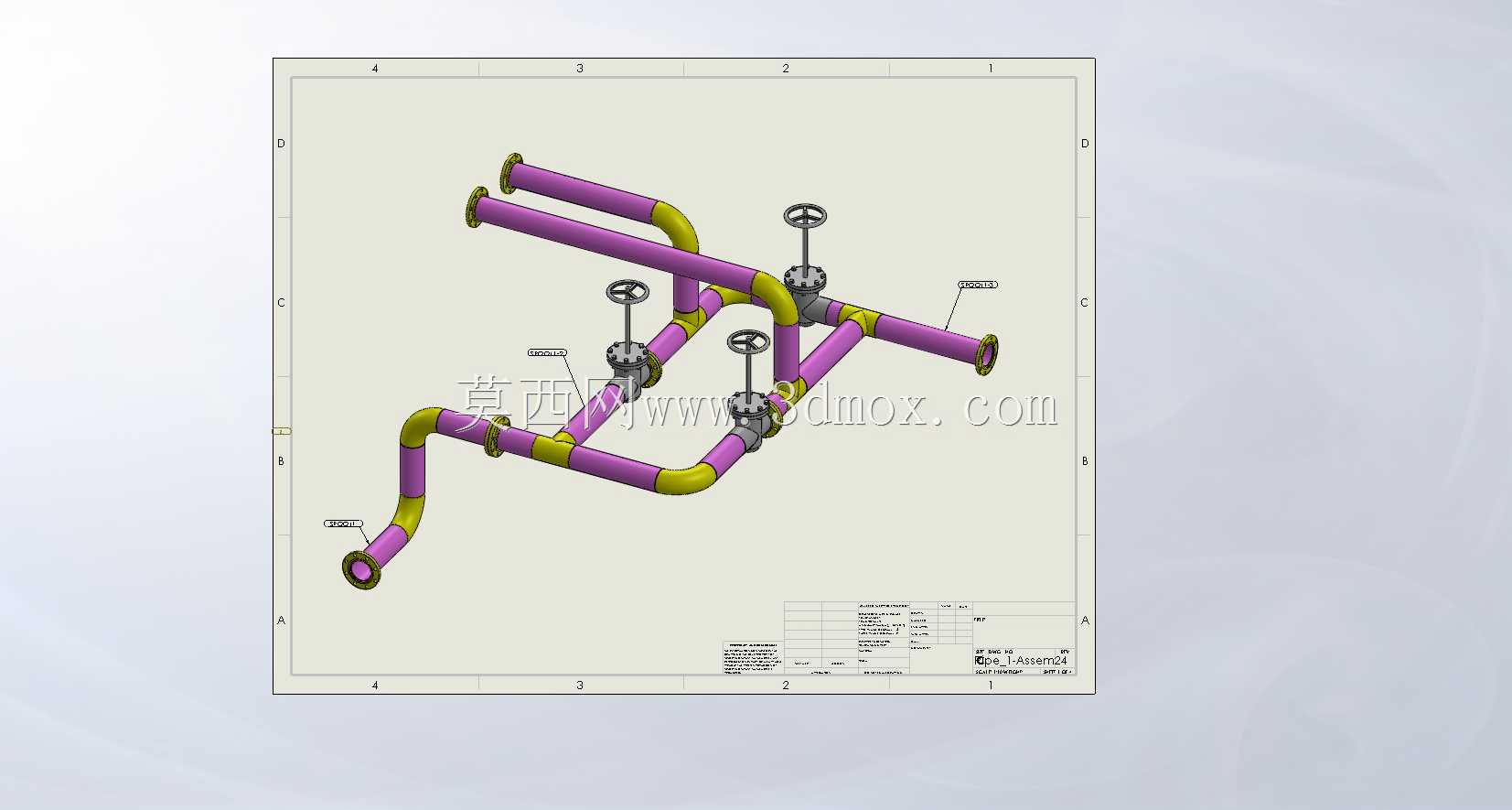

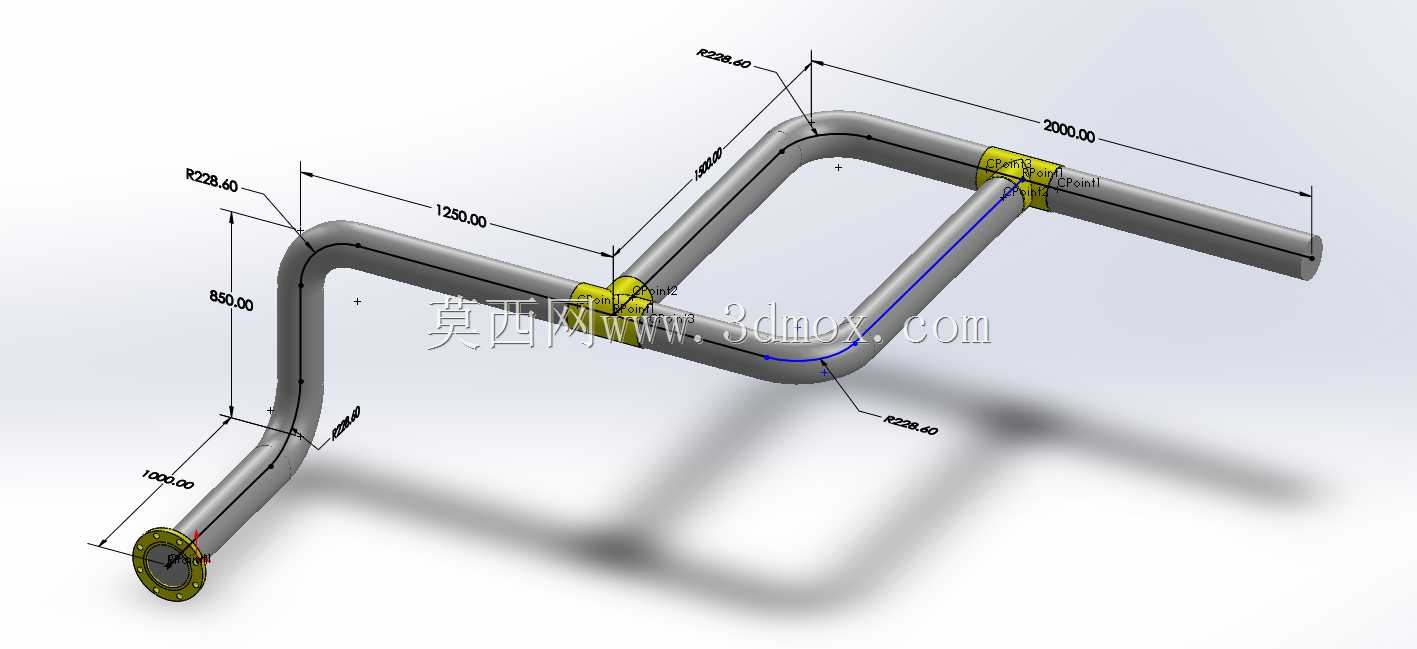

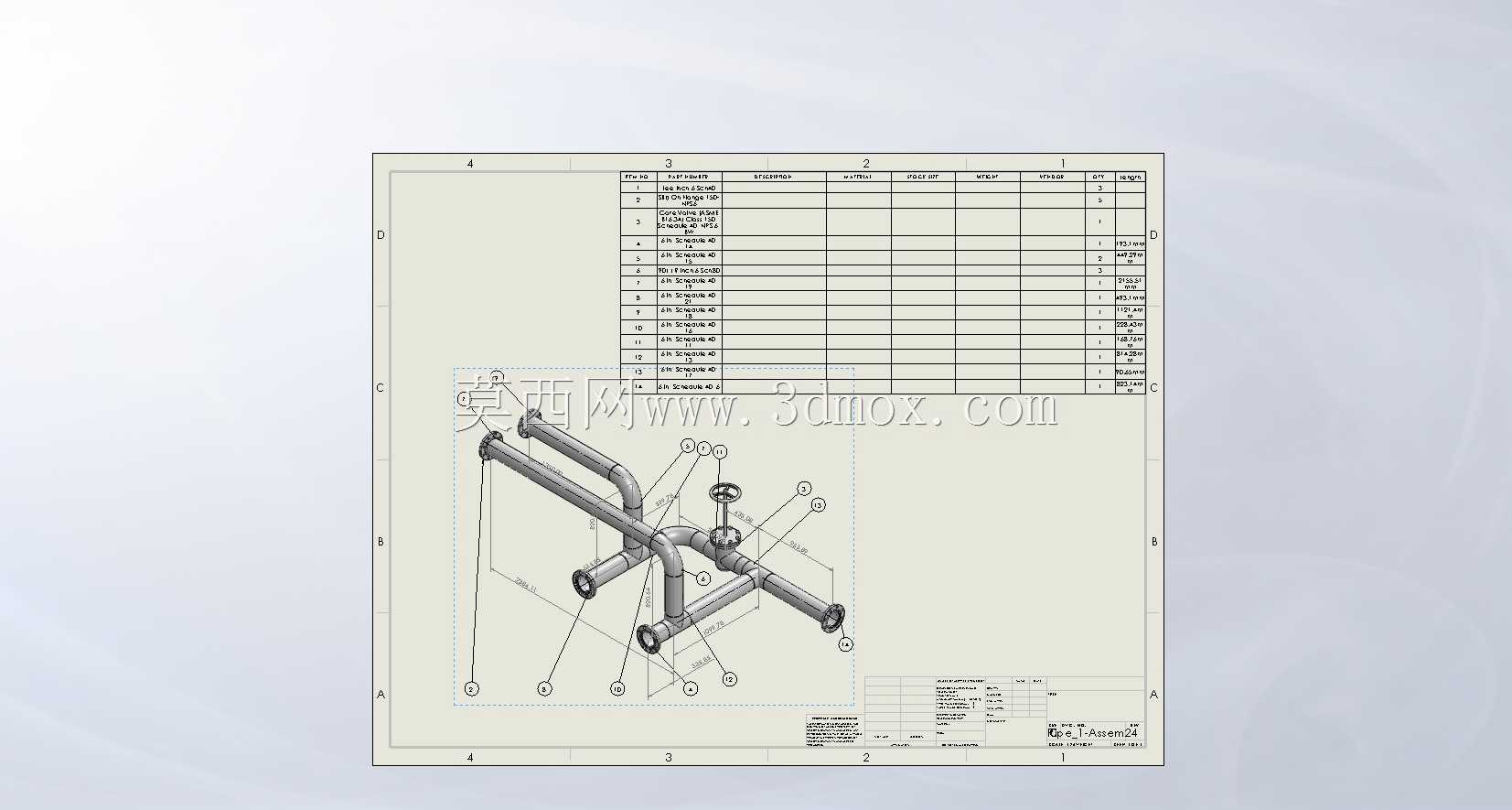

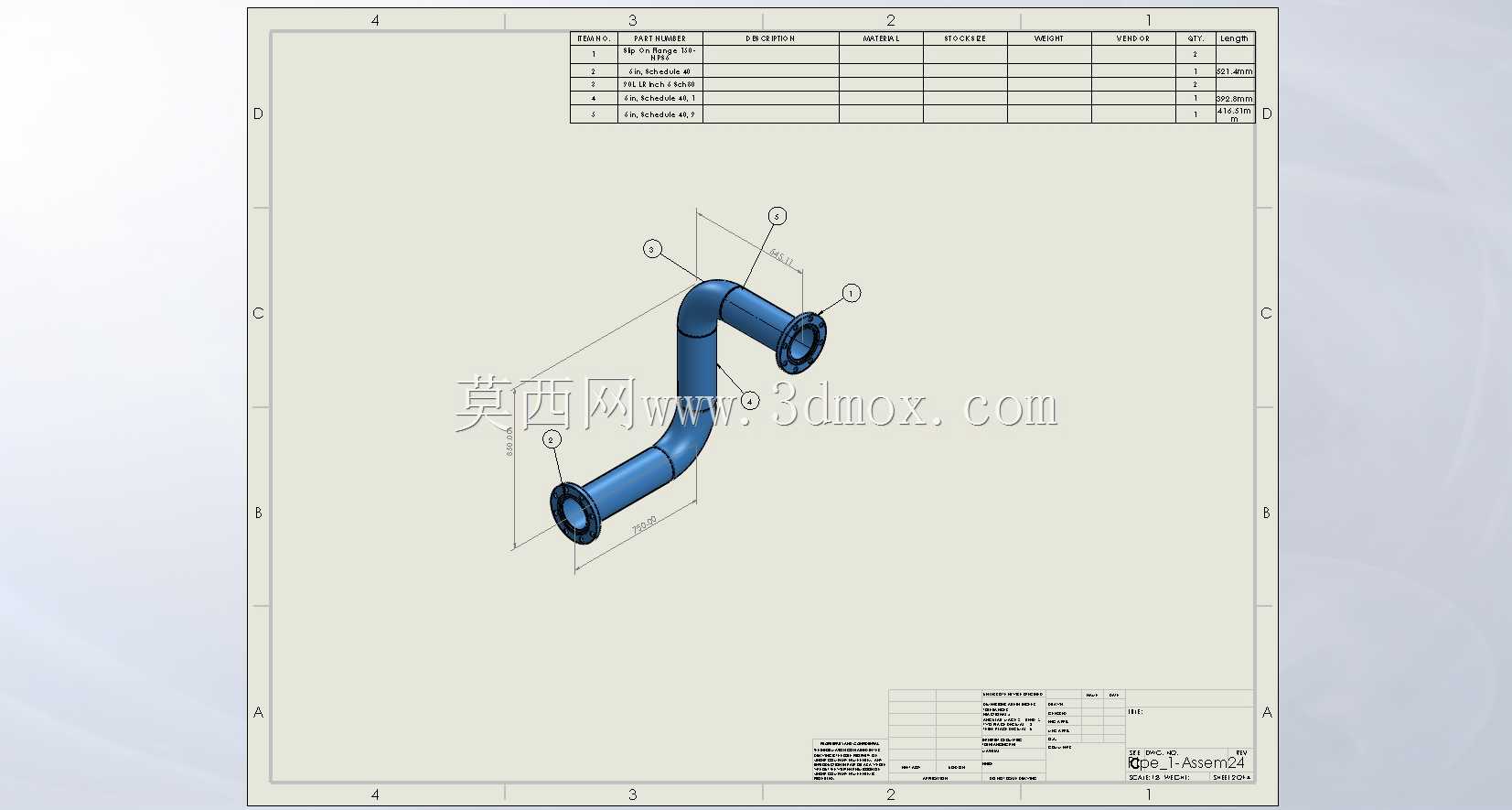

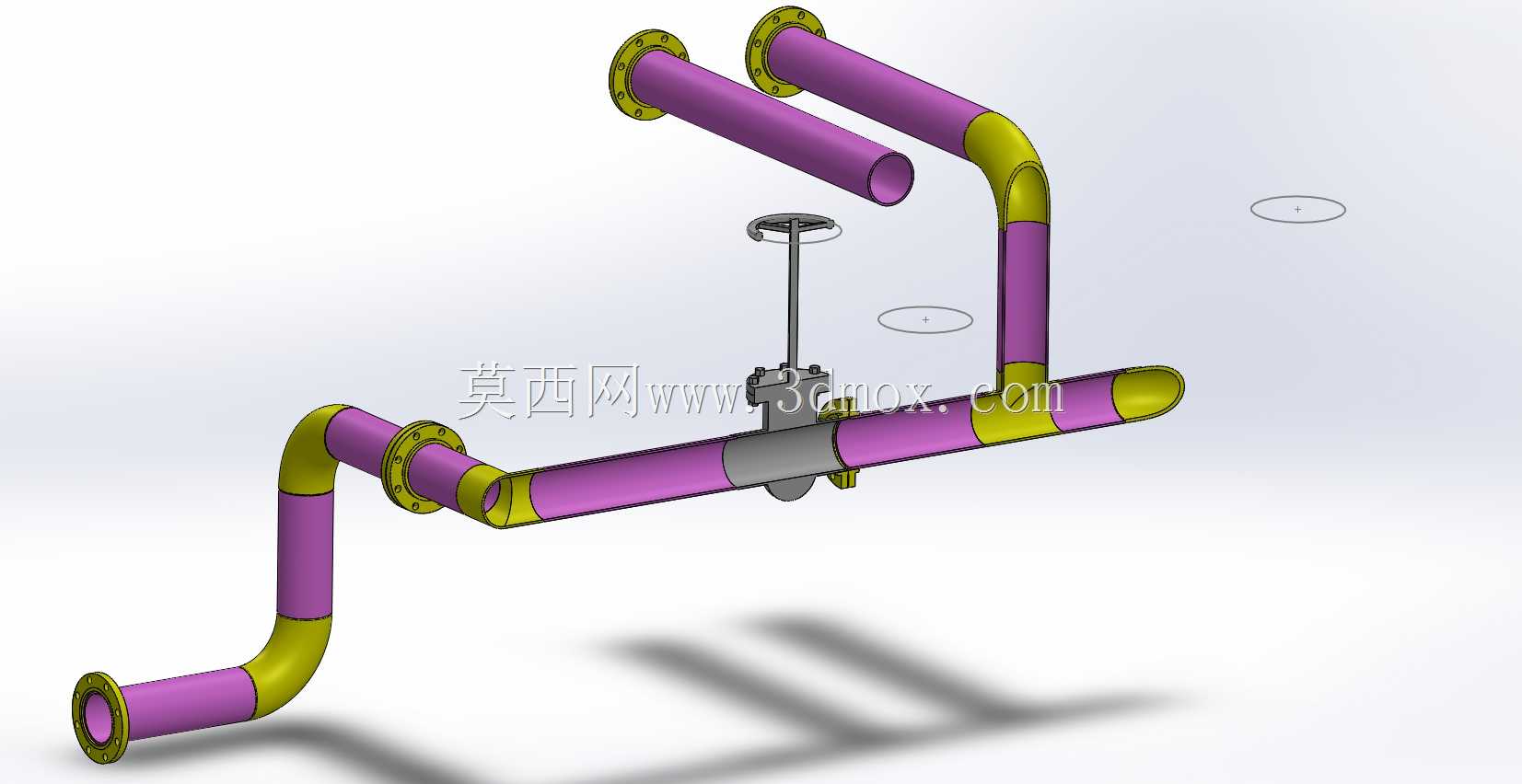

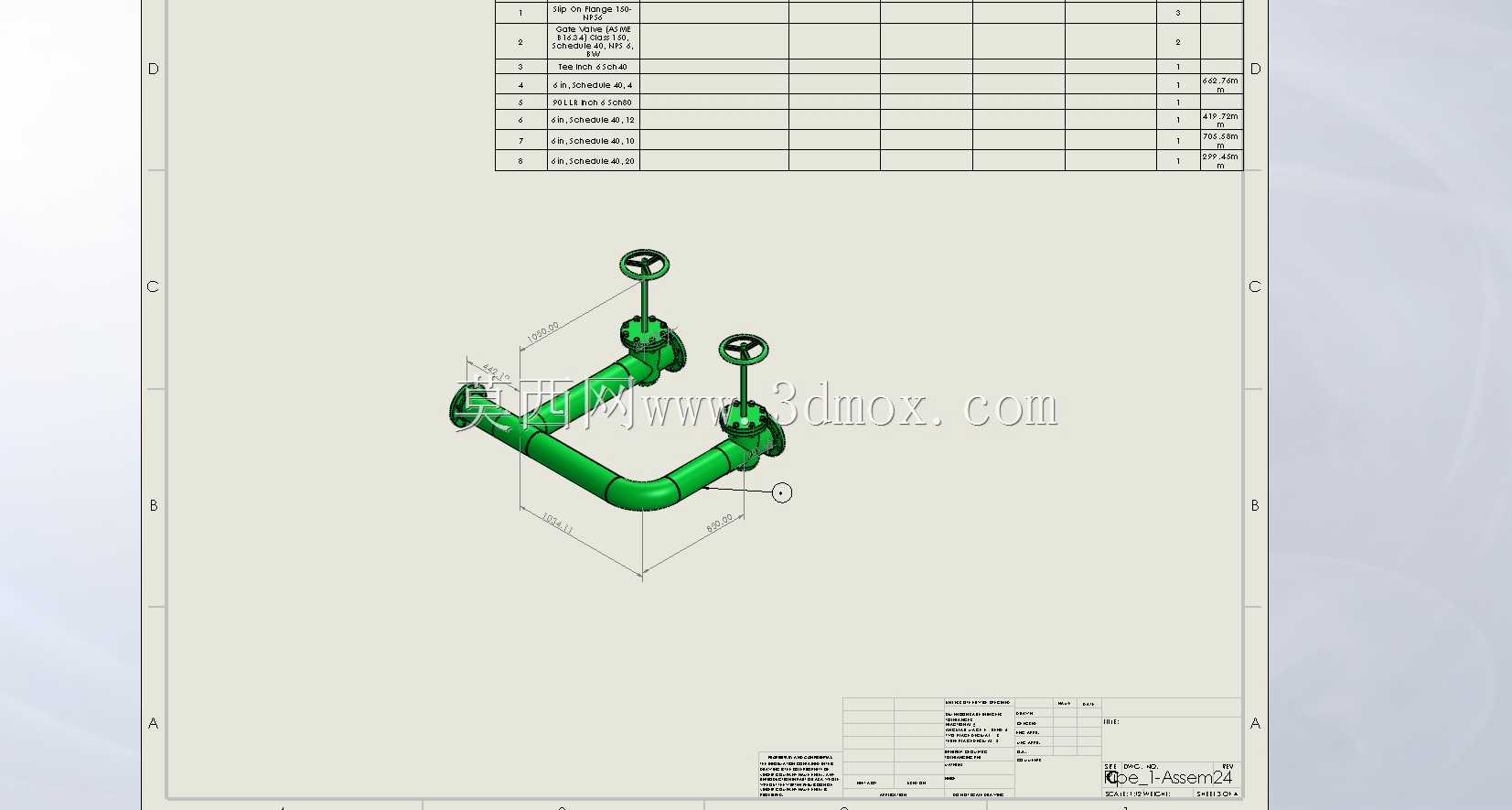

这套带截止阀的多通路管路结构，主要面向化工流体输送、车间工艺管线排布、中小型换热站支路分配这类需要多向介质分流、通断可控的应用场景，日常承担不同支路的介质导通、截断、流向切换功能，可适配水、低压蒸汽、常规工业流体等多种介质的输送需求。从结构设计逻辑来看，整体采用空间交错的布管方式，没有采用传统平面排布的思路，主要是为了在有限的安装空间内，压缩管线整体占用的空间边界，避免和周边其他设备、梁柱结构产生安装干涉，每段弯管的曲率半径都按照常规工业管路的施工规范取值，既保证介质流动时不会因为弯度过小产生过大的局部阻力，也能预留出足够的管卡安装位置，方便现场施工时的固定作业。管路上集成的三个手轮式截止阀，分别对应不同的输出支路，安装位置都预留了足够的操作空间，手轮距离相邻管线的间隙满足单人手动开关操作的空间要求，不需要额外加长操作手柄，日常巡检时可以快速完成支路的通断操作，不需要借助额外工具。管线的连接部位，法兰接口的端面都预留了标准的密封面安装余量，现场安装时可以直接匹配对应压力等级的密封垫片，不需要二次加工管口；不同颜色区分的管段，主要是用来标识不同的介质流向或者管路压力等级，现场运维人员可以快速识别管线属性，降低误操作的概率。从安装边界来看，整个管路总成的外接接口全部采用同规格的法兰连接形式，所有接口的端面都处于便于对接的空间位置，没有出现接口被相邻管段遮挡的情况，现场吊装就位后可以快速完成和外部主管道的对接作业；管线的转弯处、阀门下方都预留了管架支撑的安装点位，不需要现场额外焊接支撑耳板，能有效缩短现场施工的周期。设计时也充分考虑了管路的应力释放需求，各段直管的长度取值避开了管路共振的临界长度，弯管部位的柔性可以抵消一部分介质流动产生的振动以及热胀冷缩带来的应力，避免长期运行后出现焊缝开裂、法兰密封面泄漏的问题。
