世伟洛克不锈钢角型球阀结构设计

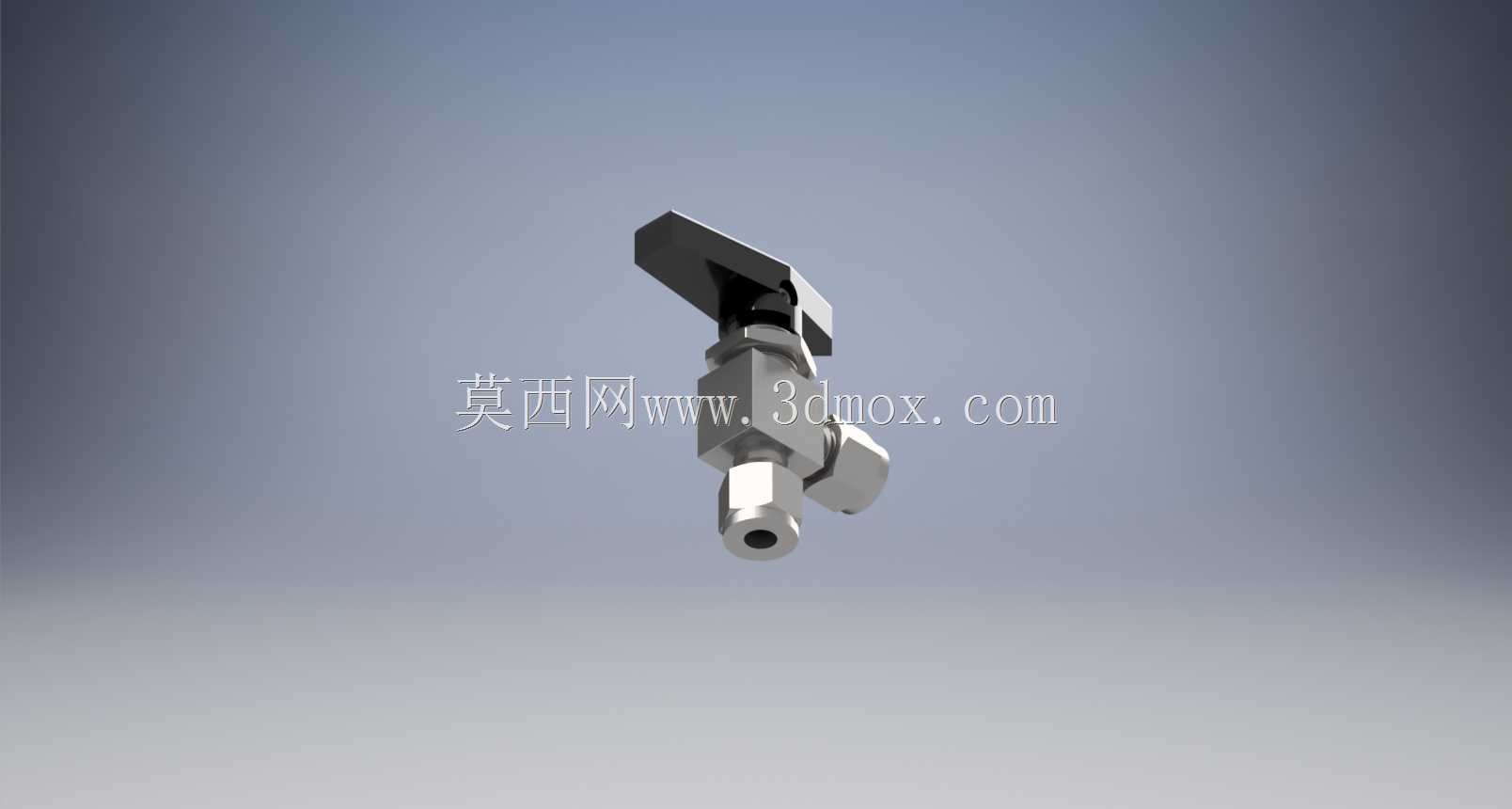

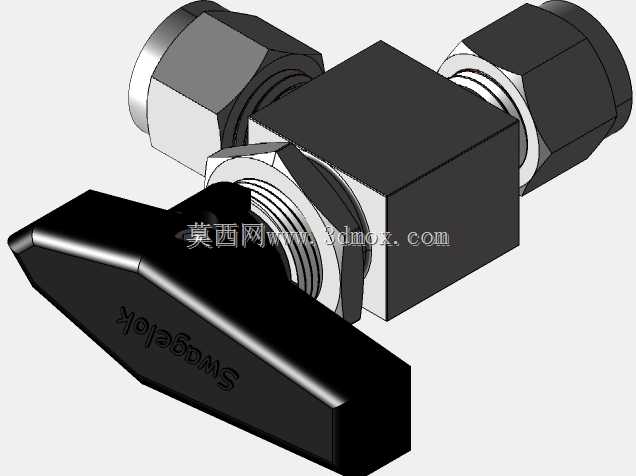

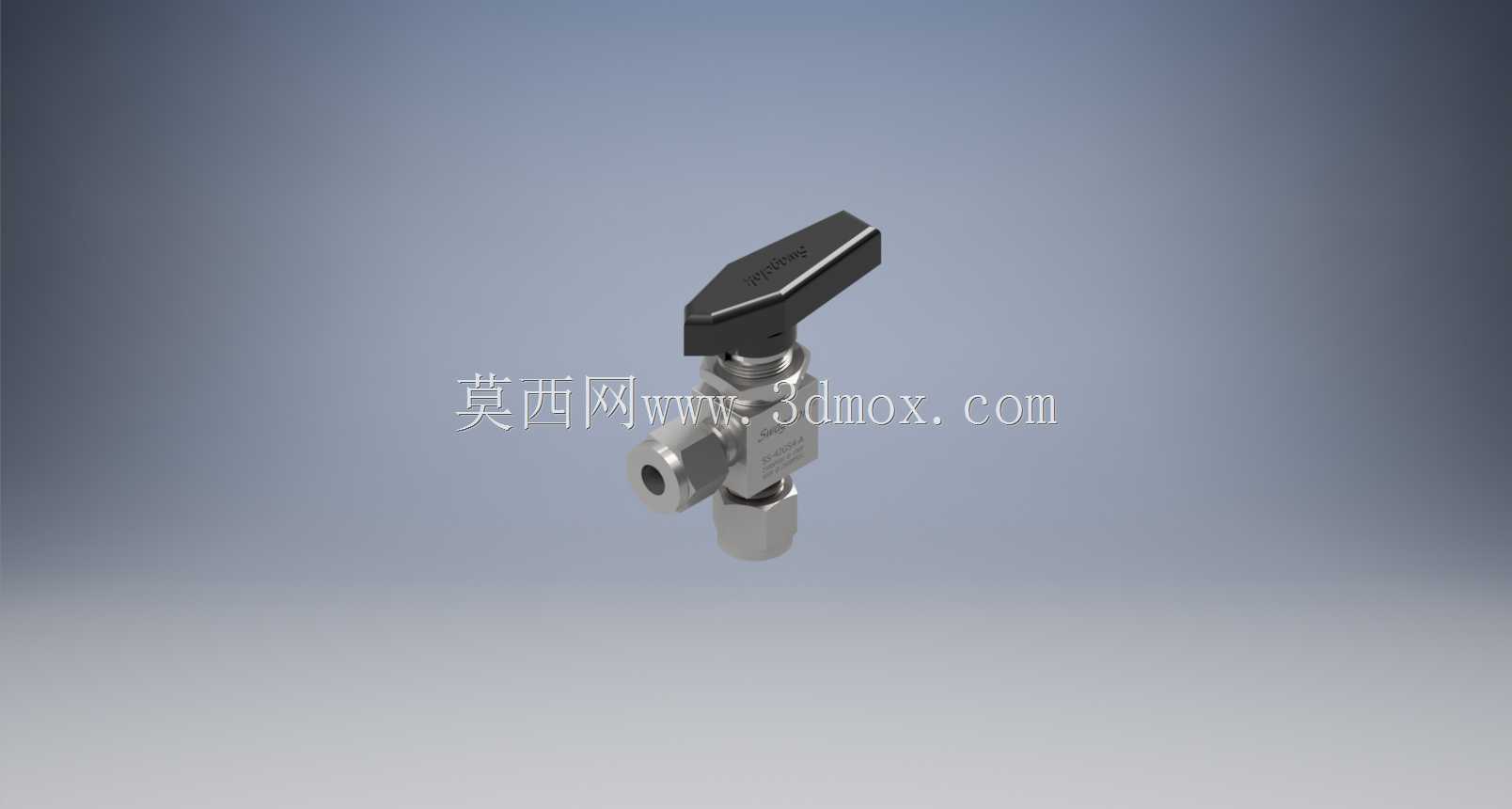

这款角型球阀的三维结构，完全围绕小通径流体管路的精准通断控制需求搭建，在实验室分析仪器、小型化工加注管路、半导体特气输送支路这类对安装空间有严格限制的场景里，角式的结构走向能直接省去一个90度管路弯头，既减少了管路泄漏点，也压缩了整体管路的排布空间，很多紧凑布局的气路面板上，这类角阀是替代直通阀加弯头组合的首选部件。从功能设计上看，它采用1件式锻造不锈钢本体，没有多余的拼接接缝，本体强度比两片式结构更高，应对频繁开关的振动工况时，密封面错位的风险更低，流通能力设定为0.35Cv，匹配1/4英寸的通径，刚好适配小流量、高精度控制的支路管路，不会因为通径冗余造成流量调节精度下降，也不会因为通径不足产生不必要的流阻损耗。手柄的操作角度做了90度限位设计，开关到位时有明确的触感反馈，操作人员不需要额外观察阀位标识，靠手感就能判断阀门的通断状态，在密集排布的阀组里操作时，能有效避免误操作。设计过程中，卡套接头的安装尺寸做了精准的边界预留，世伟洛克标准卡套的锁紧螺母预留了足够的扳手操作空间，安装时不需要额外调整相邻管路的位置，就能完成卡套的预紧操作，不会因为空间干涉造成接头安装不到位引发泄漏。阀体的流道做了平滑过渡处理，没有直角突变的结构，流体经过时的湍流损耗被降到最低，对于输送高纯介质或者有洁净要求的流体时，不容易在流道内部残留介质，降低了不同介质切换时的交叉污染风险。整体外形的棱角都做了小圆弧钝化处理，既避免了安装过程中划伤操作人员，也减少了阀体表面的应力集中点，在有轻微振动的管路上长期使用时，不会因为应力集中产生阀体裂纹。
