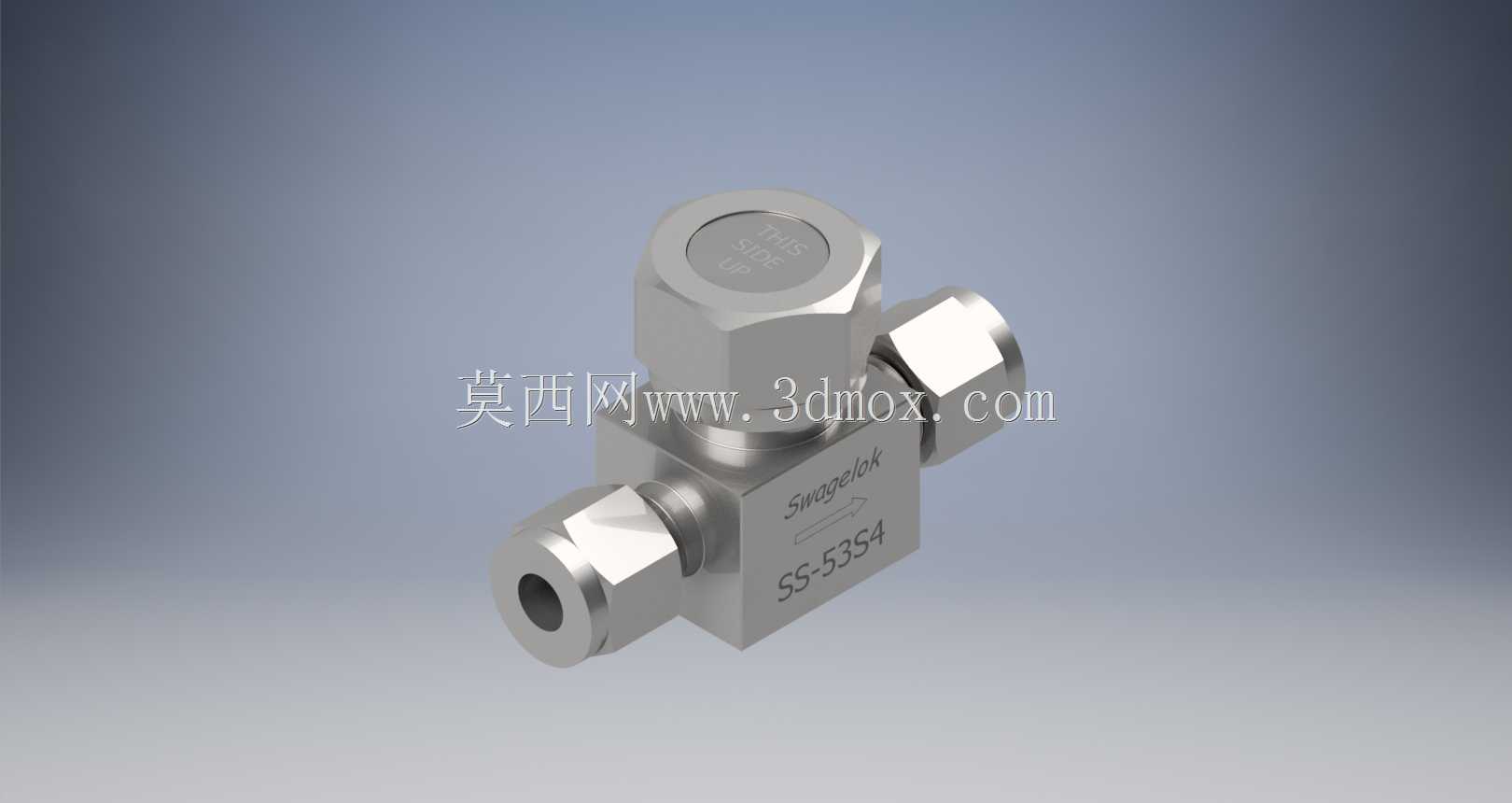

世伟洛克SS-53S4不锈钢提升止回阀结构

这款三通式提升止回阀采用卡套式连接结构，适配1/4英寸规格的世伟洛克管接头，额定Cv值为0.30，整体采用不锈钢材质加工成型，在实验室气路、小型流体输送管路、高纯介质输送系统中有着广泛的应用场景。从实际工况使用角度来看，这类提升式止回阀主要用于管路系统中阻止介质反向流动，避免下游介质回流对上游泵体、精密仪表、反应腔体造成冲击或者介质污染，相比旋启式止回阀，提升式结构的密封响应速度更快，在小通径、低流量的管路场景下密封可靠性更突出。

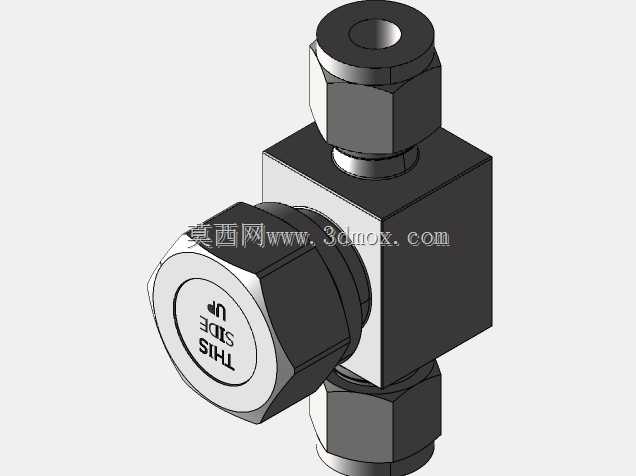

从结构设计思路上看，阀体采用一体式锻造不锈钢基体，三个接口呈正交三通布局，顶部设置压紧螺帽用于内部阀芯组件的装配与密封预紧，无需额外拆解阀体即可完成内部密封件的检查与更换，大幅降低现场维护的工作量。阀芯采用垂直提升的运动结构，介质正向流通时，流体压力克服阀芯自重与弹簧预紧力将阀芯顶起，介质从阀腔内部的导流通道流过；当介质出现反向流动趋势时，流体压力与弹簧预紧力共同将阀芯压向阀座密封面，瞬间切断通路，实现止回功能。

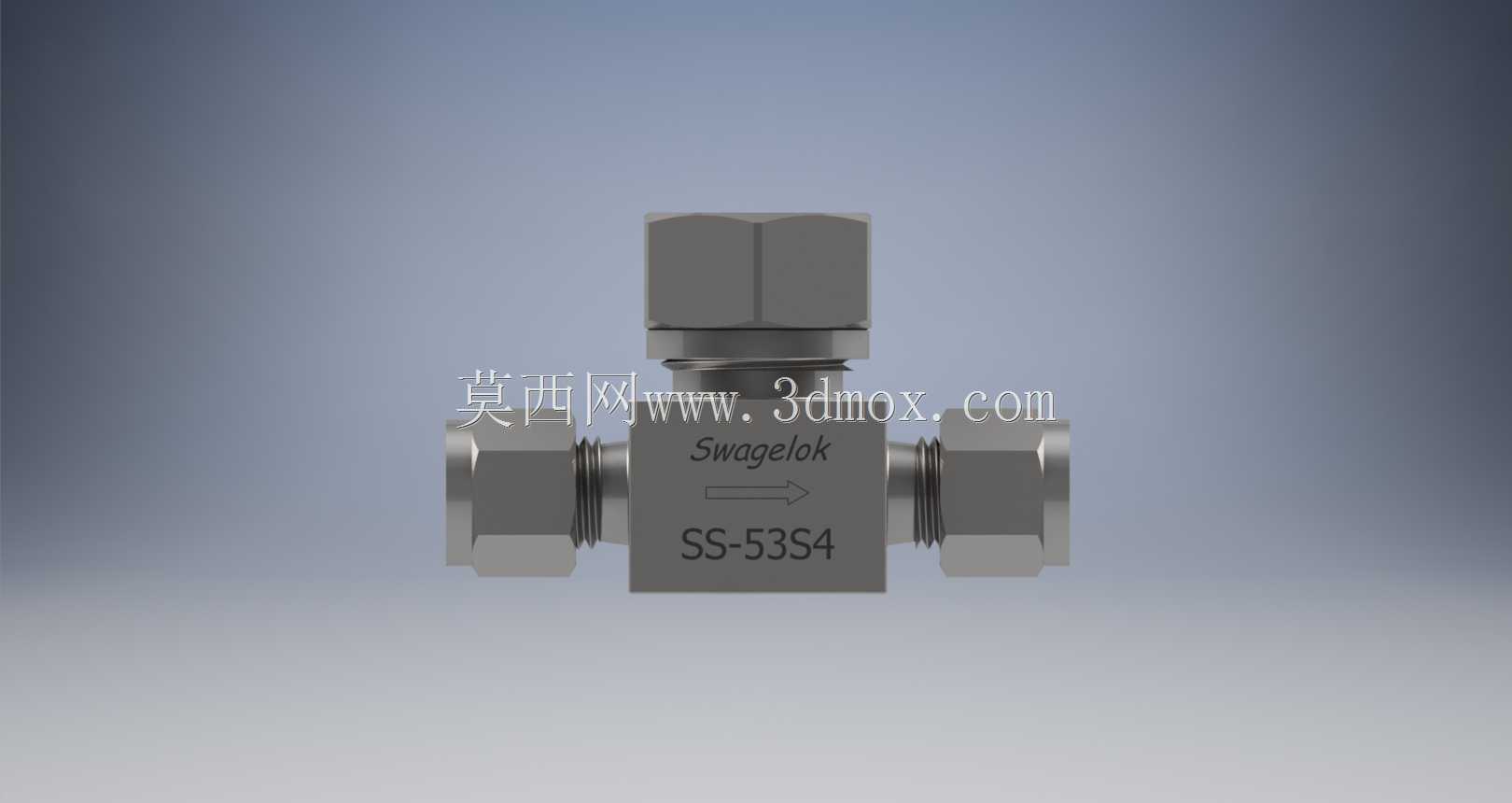

在安装边界与尺寸适配方面，三个卡套接口的中心距、阀体总高度、顶部螺帽的对边尺寸都严格遵循世伟洛克同规格产品的安装尺寸标准，可直接替换同型号的现有产品，无需对现有管路进行改造。卡套连接的形式不需要额外焊接或者套丝，现场安装时仅需按照标准力矩拧紧卡套螺母即可实现金属硬密封，适配不锈钢 tubing 管路的安装要求，在高纯气体、腐蚀性流体、中低压液压控制回路中都能稳定工作。阀体外表面做了钝化处理，提升了抗腐蚀能力，阀体表面激光蚀刻的型号标识与流向箭头，可避免现场安装时出现方向装反的问题。

在三维建模过程中，需要重点关注卡套接口的锥面角度、阀芯与阀座的配合公差、顶部螺帽的螺纹规格这些关键尺寸，这些参数直接决定了模型在装配仿真、管路干涉检查中的参考价值，尤其是三个接口的相对位置精度，会直接影响管路布局设计时的装配准确性。这类小通径止回阀常被集成在气相色谱仪、小型加氢实验装置、半导体气路柜、实验室流体控制设备的内部管路中，设计选型时需要根据实际管路的工作压力、介质特性、流量范围确认Cv值是否匹配，避免出现流阻过大或者密封失效的问题。
