带气动执行器的二通螺纹连接控制阀

这款二通气动控制阀在中小口径流体管路控制场景中应用十分广泛，常见于精细化工配料管路、水处理加药支路、中小型气动设备的气路通断控制、食品灌装线的流体切换工位，相比手动阀，它能通过气动信号实现远程自动控制，无需人工近距离操作，在有防爆要求的化工车间、需要频繁开关的自动化产线工位上，适配性远高于电动控制类阀门。

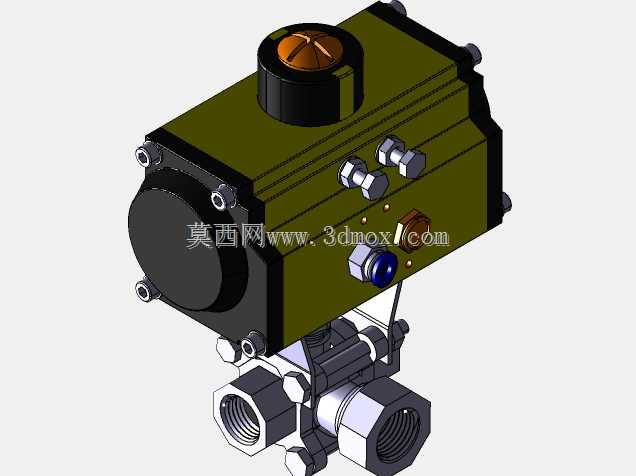

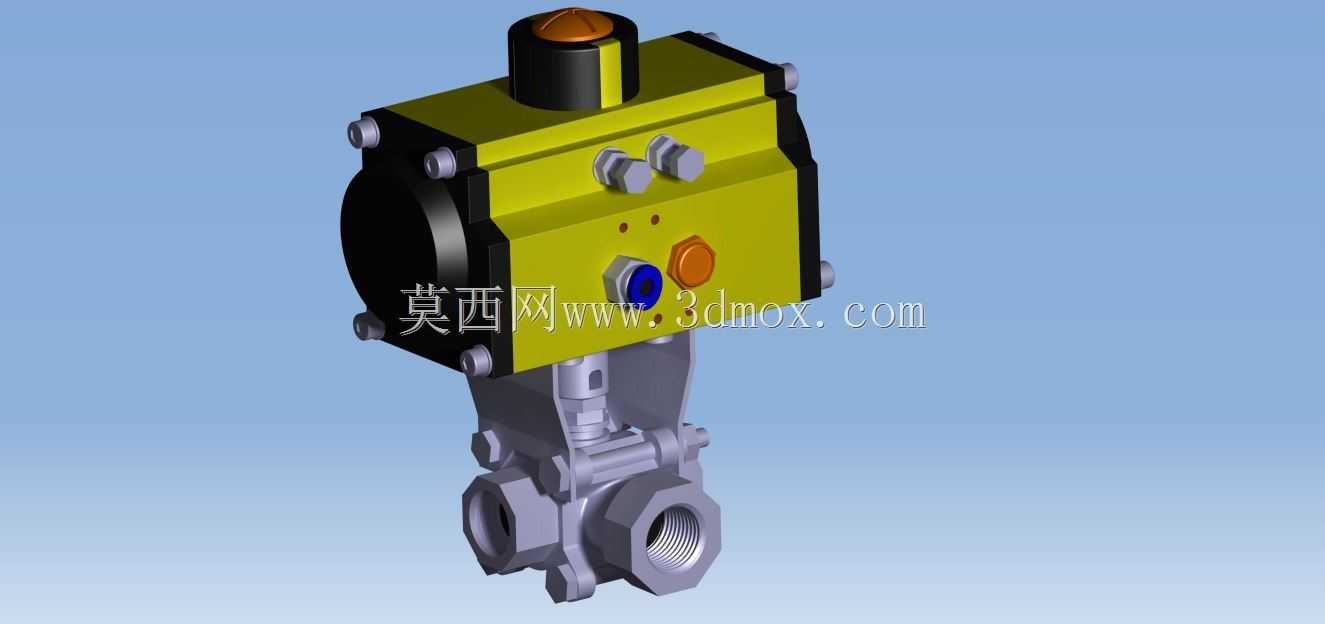

从结构设计来看，上部的气动执行器采用双向活塞式驱动结构，压缩空气从执行器两侧气口接入时，活塞带动内部拨叉转动，直接驱动下部阀芯完成90度回转，实现阀门的通断切换，执行器顶部设置了阀位指示结构，能直观反馈当前阀门的开关状态，侧面的调节旋钮可微调阀芯转动行程，适配不同工况下的流量开度需求。执行器与阀体之间采用支架加连接轴的装配结构，连接轴处设置了密封填料结构，避免管路内流体沿轴向上窜进入执行器腔室，同时这种分体连接结构也方便后期执行器的维护更换，无需拆解下部阀体管路即可完成执行器的拆装作业。

下部阀体采用三通式螺纹连接结构，三个接口均为内螺纹设计，适配常规低压流体输送用镀锌管、不锈钢管的螺纹连接标准，安装时无需额外焊接法兰，直接通过管螺纹拧紧即可完成管路对接，适合DN15到DN50区间的小管径管路安装场景。阀体内部的阀芯采用球面密封结构，密封面贴合度高，开关到位后泄漏量极低，流道设计为全通径结构，流体通过时的压力损失小，不会在阀腔内部造成过多的介质残留，对于输送洁净流体、带有轻微颗粒杂质的流体都有较好的适配性。

建模过程中严格还原了实物的装配边界，执行器的外部安装尺寸、阀体的螺纹接口间距、整体安装高度都按照实物1:1比例还原，结构设计师在做管路排布、设备整体布局时，可以直接调用该模型进行干涉检查，提前预判安装时是否会和周边的管路、设备支架产生空间冲突，避免现场安装时出现尺寸不匹配的问题。模型也还原了执行器侧面的气口接口位置，方便设计人员提前排布气动管路的走向，预留足够的气管安装与弯折空间。
