世伟洛克高压歧管阀组结构设计

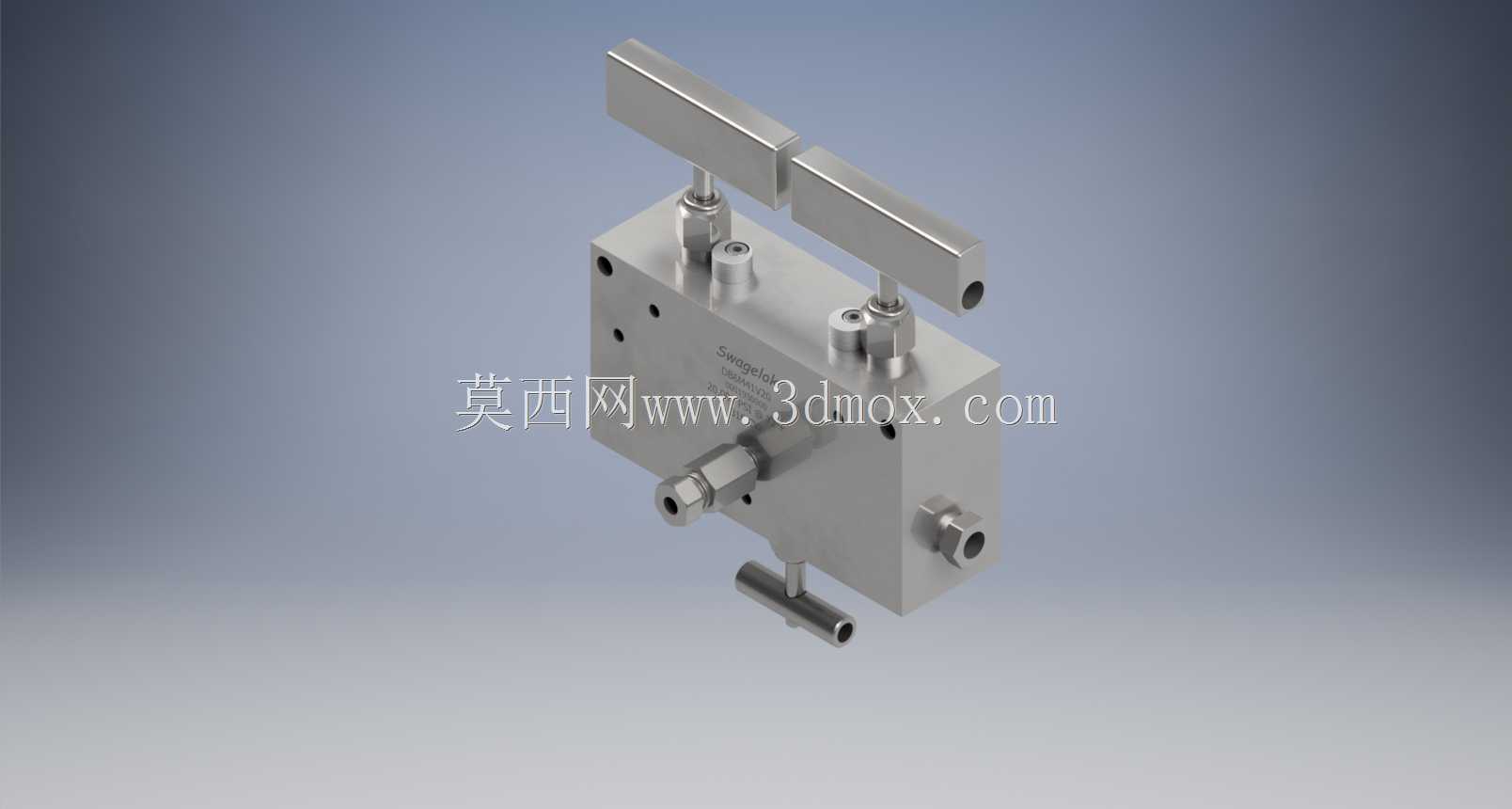

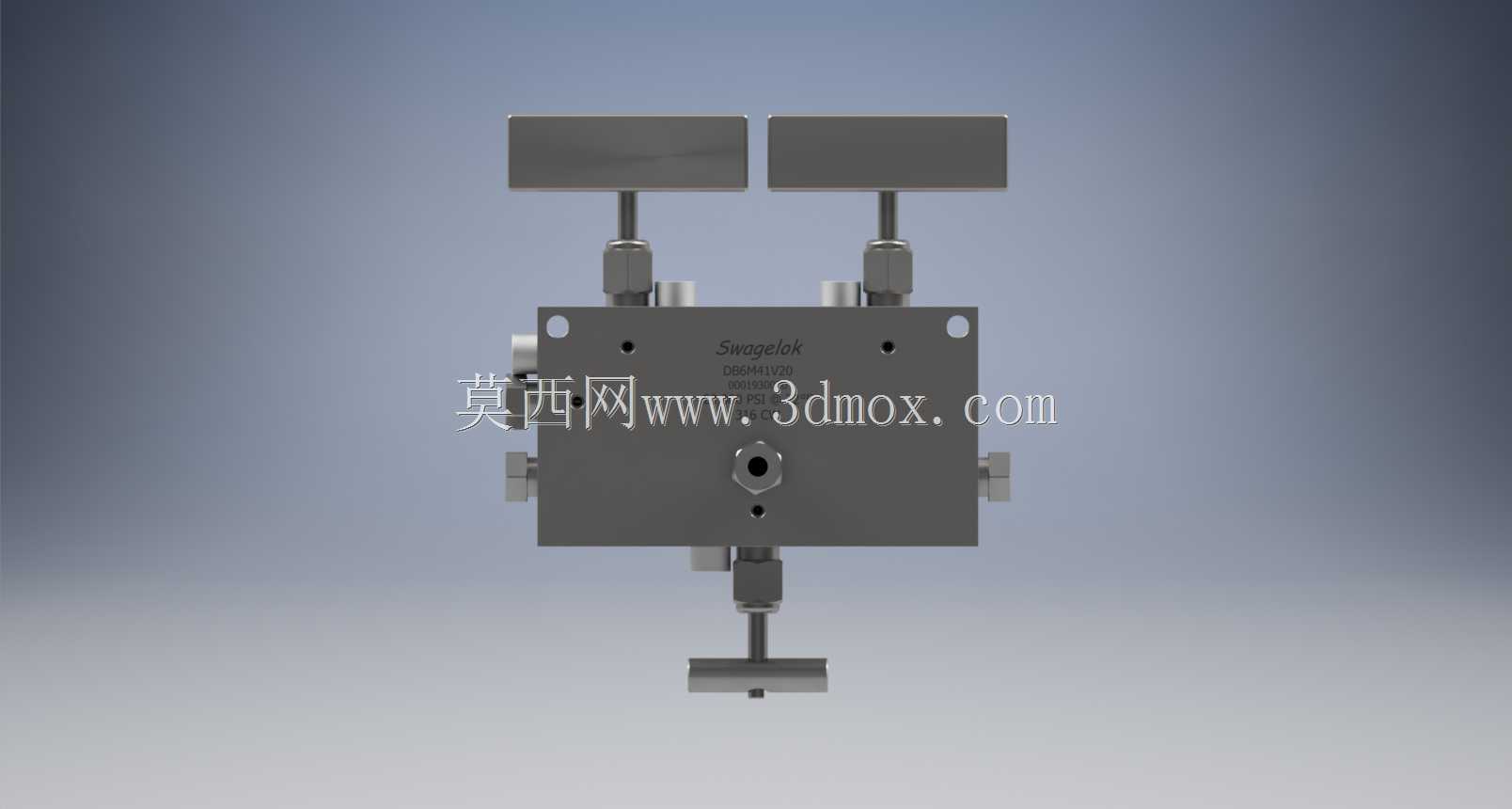

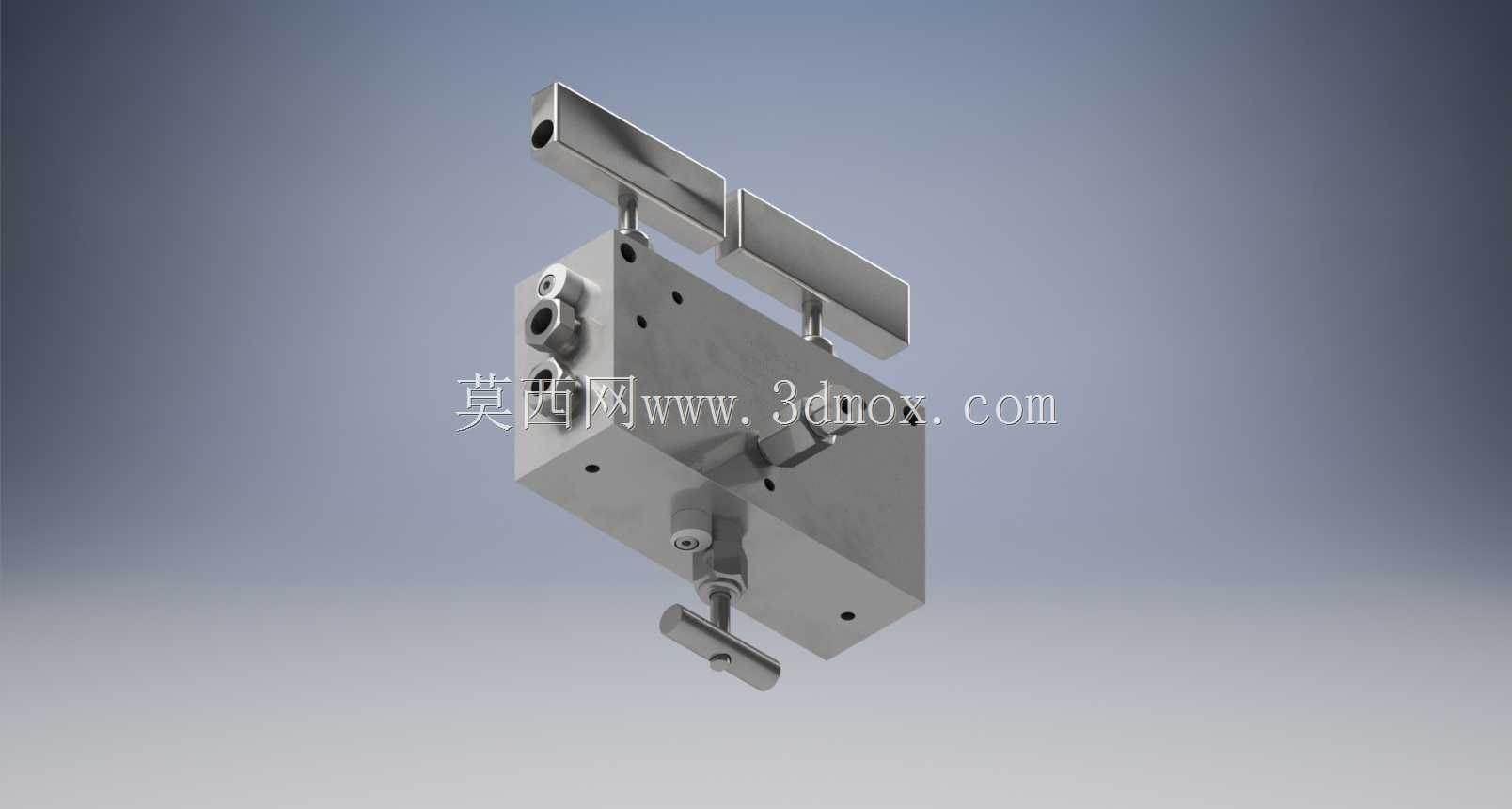

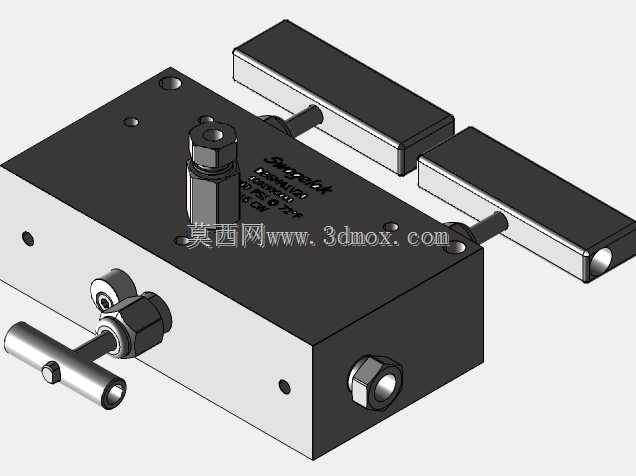

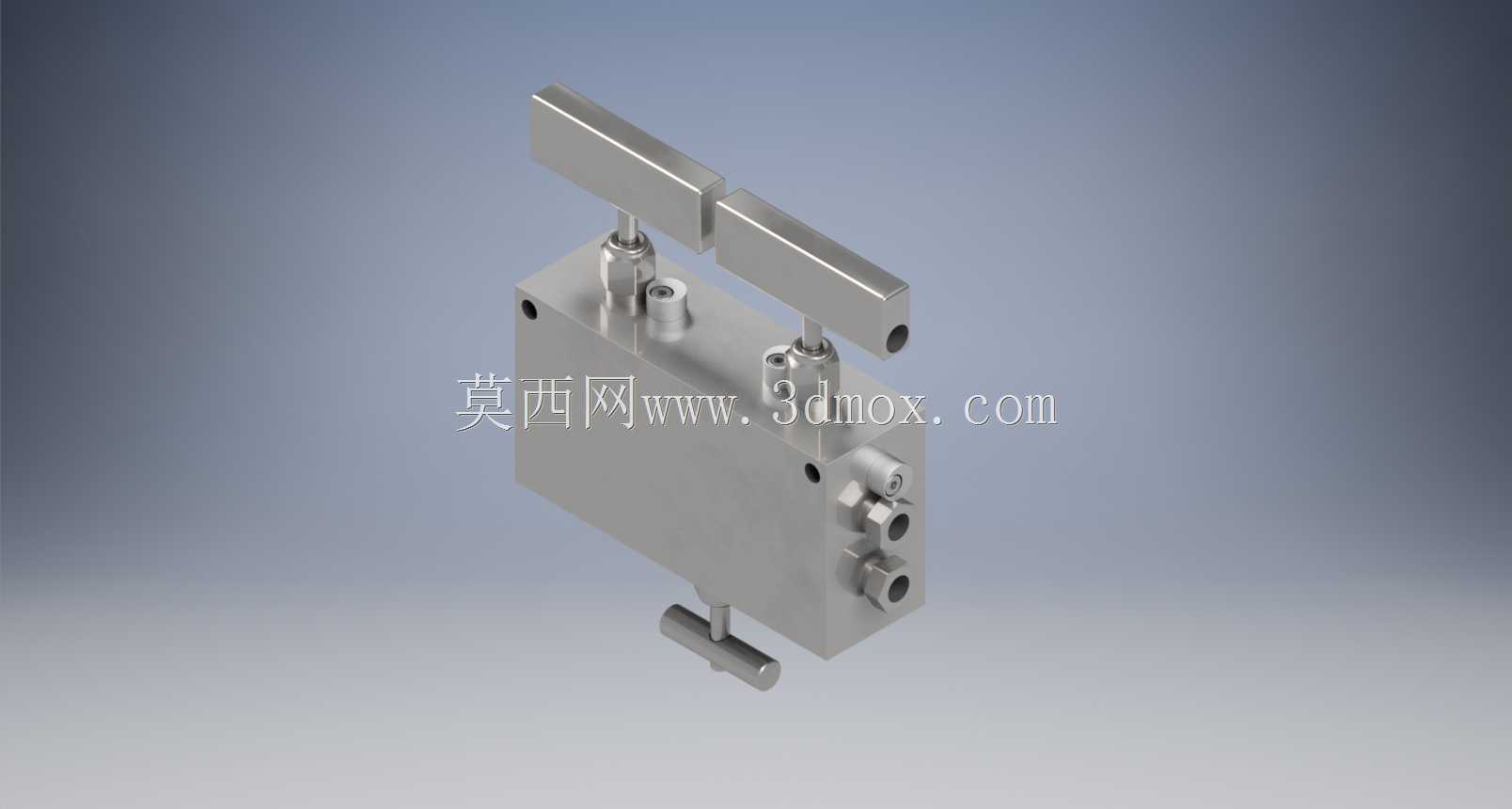

在石油化工、天然气输送、高压流体测控这类工况里，管路压力动辄数十兆帕，常规单阀组合不仅安装占空间，接口密封点多还容易埋下泄漏隐患，这类集成式高压歧管阀组就是为解决这类痛点设计的。从结构来看，这款阀组采用一体化锻造的方体基体，所有流道都在基体内部加工成型，相比外接管路拼接的阀组，减少了至少60%的外螺纹密封点，从根源上降低高压工况下的泄漏概率。基体上集成了两组手动截止操作手柄，还有对应的进出介质接口，手柄采用加长杠杆式设计，操作时不需要额外加力杆，单手就能完成高压下的阀门启闭，操作力矩经过匹配设计，不会出现高压下拧不动或者关不严的情况。设计时首先要考虑的是基体的强度冗余，高压流体工况下，阀体要承受持续的内压冲击，还要兼顾管路振动带来的交变载荷，所以内部流道的转角都做了圆弧过渡处理，避免直角位置的应力集中，流道孔径匹配常规6mm外径的高压仪表管，和现场常用的卡套接头尺寸完全兼容，不需要额外做转接。安装边界上，阀体背面预留了两个安装固定孔，孔距适配现场常见的仪表安装支架尺寸，不需要重新打孔做支架，现场安装时只需要固定两个螺栓就能完成阀组的固定，所有接口的朝向都做了统一规划，介质进出口在阀体侧下方，操作手柄在阀体上方，接完管路之后不会出现手柄被管路挡住没法操作的情况。实际使用时，这类阀组主要用在压力变送器、差压流量计这类仪表的前端，做一次门、二次门和排污门的集成，不需要在现场把多个阀门拼起来，安装效率能提升一倍以上，而且集成式的结构整体刚性更好，现场管路振动的时候不会像拼接阀组那样容易出现接口松动。设计建模的时候，要特别注意各个阀杆安装孔的同轴度，阀杆和基体的密封面粗糙度要达到镜面级，不然高压下容易出现内漏，手柄和阀杆的连接采用防脱结构，现场操作的时候不会因为用力过大把手柄拔下来。另外阀体的各个外表面都做了钝化处理，适配有弱腐蚀的流体工况，不会因为长期接触介质出现表面锈蚀卡涩的情况，各个接口的螺纹精度统一采用6H级，和标准卡套螺母配合的时候不会出现滑牙或者密封不严的问题。
