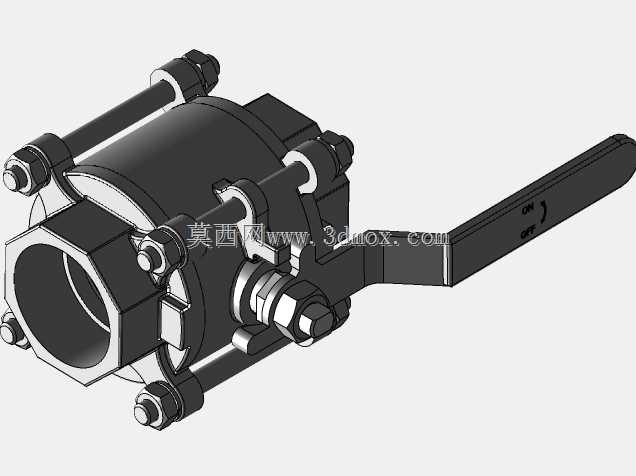

二英寸三片式手动球阀结构设计

这款三片式球阀的结构设计，核心围绕化工、给排水、油气输送等常规工业管路的截断控制需求展开，区别于一体式焊接球阀，三片式的阀体拆分结构，能在不将阀体从管路上整体拆卸的前提下，完成内部密封件、球体的检修更换，大幅降低现场运维的拆装工作量，尤其适配管路排布紧凑、后期维护空间有限的安装场景。从功能实现逻辑来看，该阀依靠带通孔的球体绕阀杆轴线旋转90度完成通断切换，手柄上的开关标识能直观反馈阀位状态，全开状态下流道与管路通径完全对齐，流阻几乎与等径直管相当，不会对管路内的介质输送造成额外压损，适配水、油品、弱腐蚀性化工介质等多种洁净流体的通断控制，不适合含大量硬质固体颗粒的介质工况，避免颗粒刮擦球体密封面造成内漏。设计层面，三片阀体通过四根均布的长螺栓配合螺母完成锁紧，阀体结合面处的密封结构能承受常规中低压管路的工作压力，不会出现外漏风险；端部的内螺纹连接结构，适配同通径的低压流体输送用焊接钢管或镀锌管，安装时无需额外焊接法兰，仅需配合管螺纹密封带即可完成可靠连接，安装边界上，手柄旋转全程不会超出阀体侧方的预留空间，选型时只需预留对应操作空间即可，无需额外调整周边管路排布。球体与阀杆的配合处设置了防吹出结构，避免管路压力异常升高时阀杆被介质压力顶出造成安全隐患；手柄与阀杆采用扁方配合，传递扭矩直接，长期开关操作不会出现打滑松脱的问题，整体结构没有冗余的复杂零件，加工难度低，常规通用机加工设备即可完成全部零件的生产制造，装配流程简单，不需要专用工装即可完成整阀组装，适合批量生产应用。
