黄铜材质带拉环安全止回阀结构设计

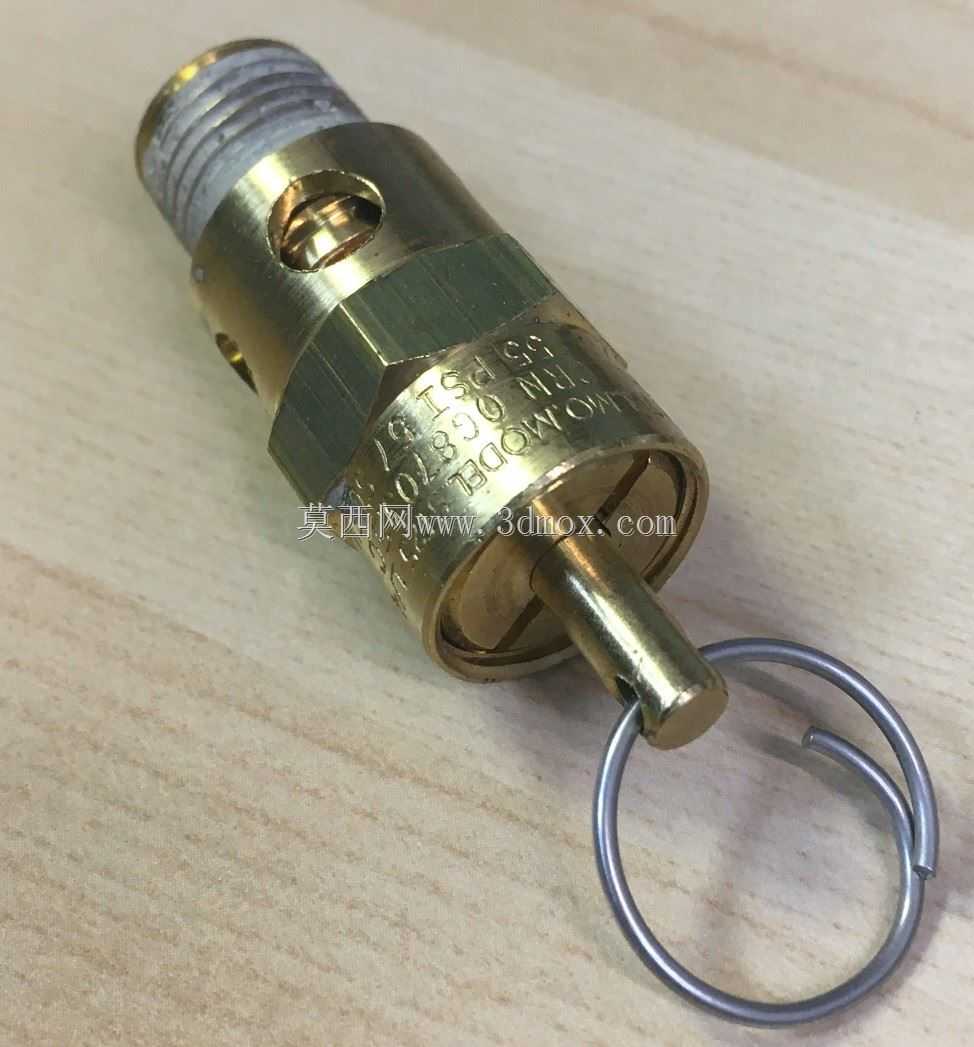

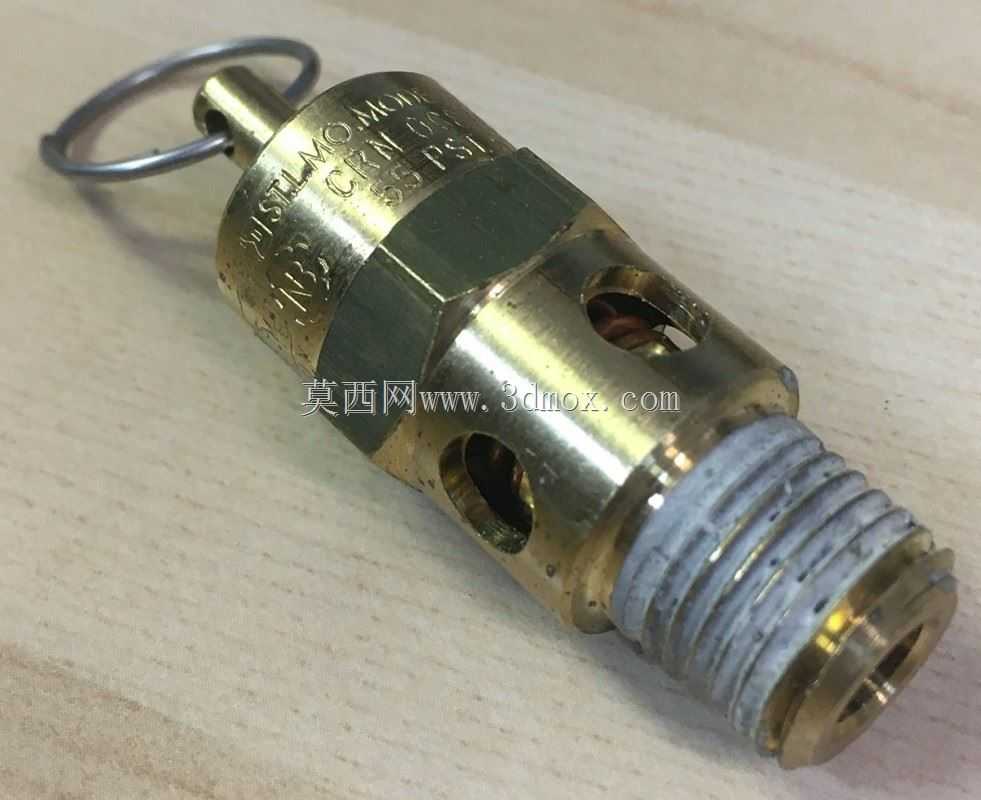

　　这款带拉环的黄铜阀件，在小型气动系统、通用航空配套气路、小型油箱通气回路中都有广泛应用，核心作用是在回路压力超过设定阈值时自动泄压，同时具备止回功能，避免介质反向回流造成系统压力紊乱。阀体采用黄铜锻压成型，材质本身具备良好的耐腐蚀性与切削加工性能，适配常规气动介质、低压油气介质的输送场景，不会因常规工况下的介质腐蚀出现阀件卡滞问题。从结构设计来看，阀体一端加工1/4"MNPT外螺纹，用于和系统回路的内螺纹接口直接连接，配套的11/16"六角螺母结构，方便安装时使用标准开口扳手施加扭矩，避免安装过程中钳口损伤阀体表面。阀体中部对称开设泄压通孔，当内部压力超过55psi的额定值时，阀芯组件克服弹簧力抬升，

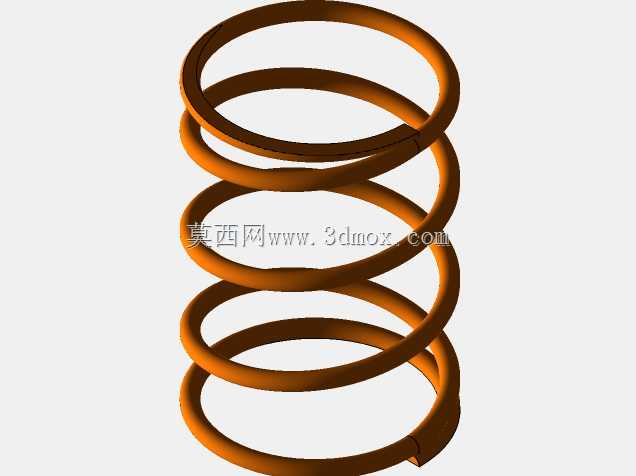

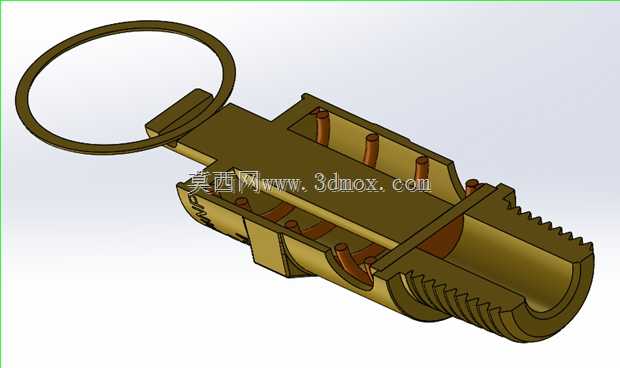

　　介质从侧孔排出实现泄压；顶部的拉环结构用于手动泄压操作，在系统检修、压力校准时可以手动提拉拉环强制打开阀口，释放回路内的残余压力，保障检修作业安全。设计过程中需要重点匹配弹簧刚度与阀芯密封面的配合精度，既要保证额定压力下的密封可靠性，避免正常工况下出现泄漏，也要保证泄压动作的响应灵敏度，压力超限时能快速开启泄压，压力回落至安全值后能及时复位密封。安装边界上，需要预留拉环的操作空间，侧部泄压孔不能被其他构件遮挡，避免泄压时介质排出受阻影响泄压效率，同时螺纹连接时需要在螺纹段缠绕合适的密封带，保证连接部位的密封性能，避免接口处出现泄漏。阀件的额定工作温度覆盖-29至121摄氏度，适配绝大多数户外、工业车间的常规工况温度范围，

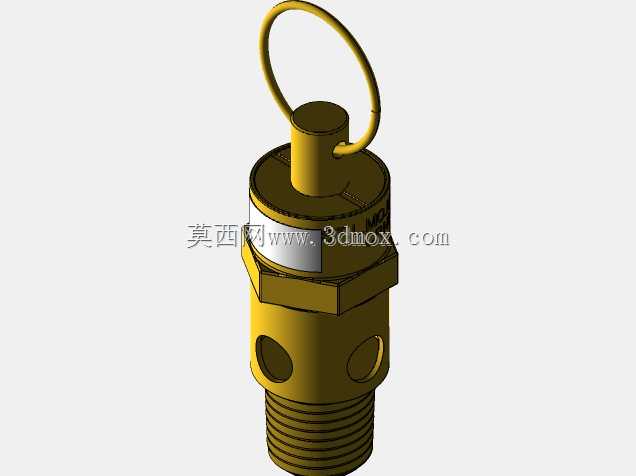

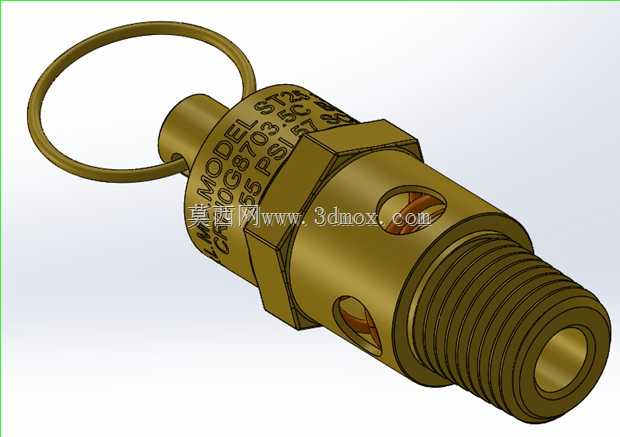

　　57SCFM的额定流通能力可以满足小型气路、低压油路的泄压流量需求，不会因流通能力不足导致泄压不及时引发系统超压风险。建模过程中对阀体表面的标识刻印、六角部位的加工倒角、螺纹段的牙型细节都做了还原，能够直接用于装配干涉检查、安装布局模拟，也可以作为同类阀件选型设计的参考样本，帮助结构工程师快速完成回路布局的校核工作。
