高压测量管路专用手动试验阀结构设计

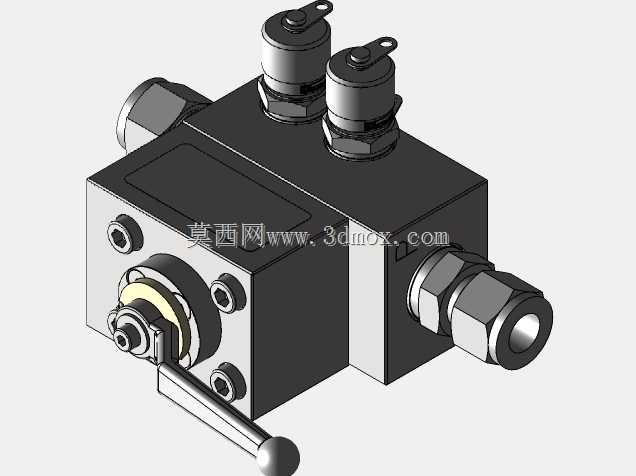

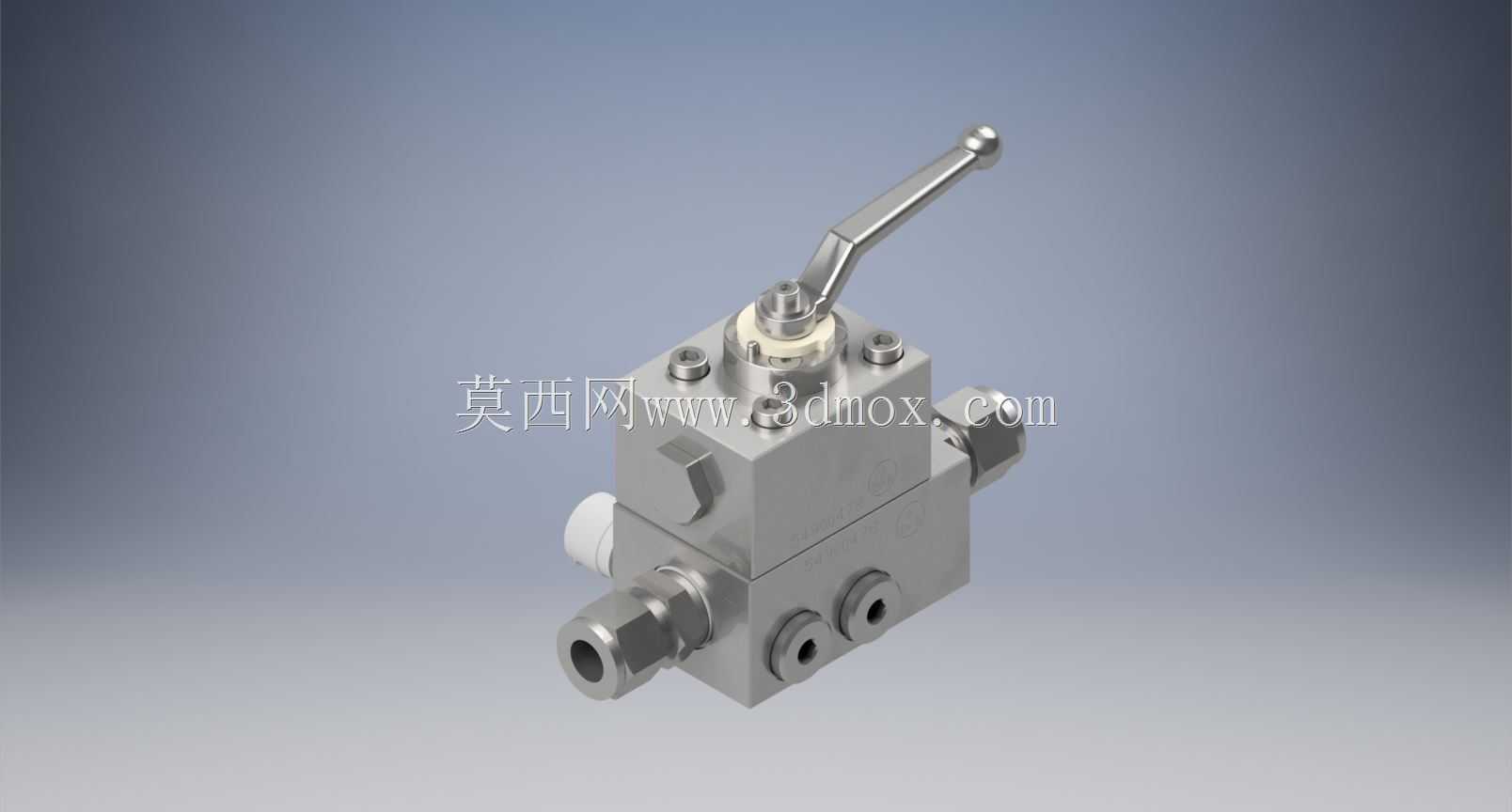

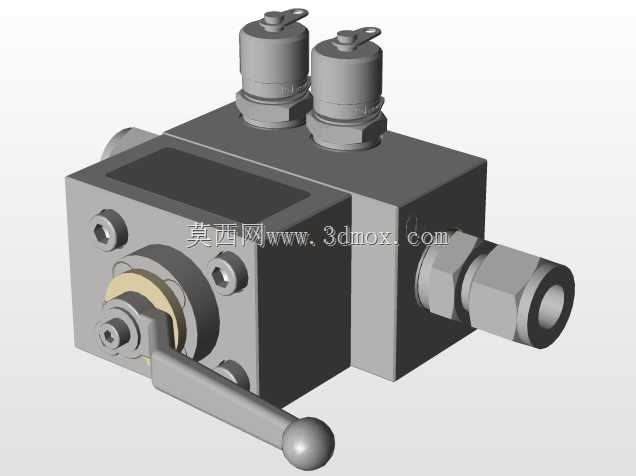

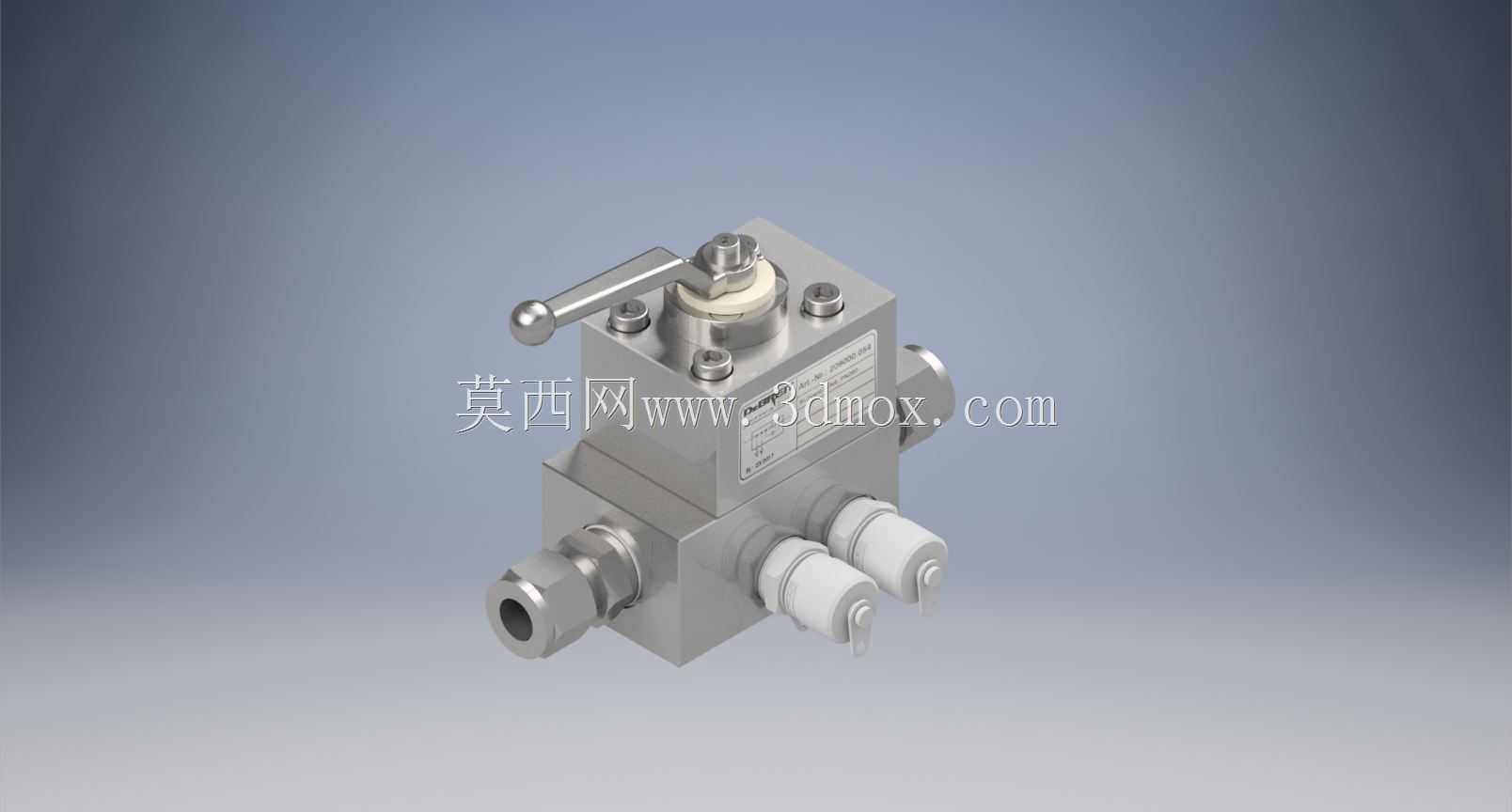

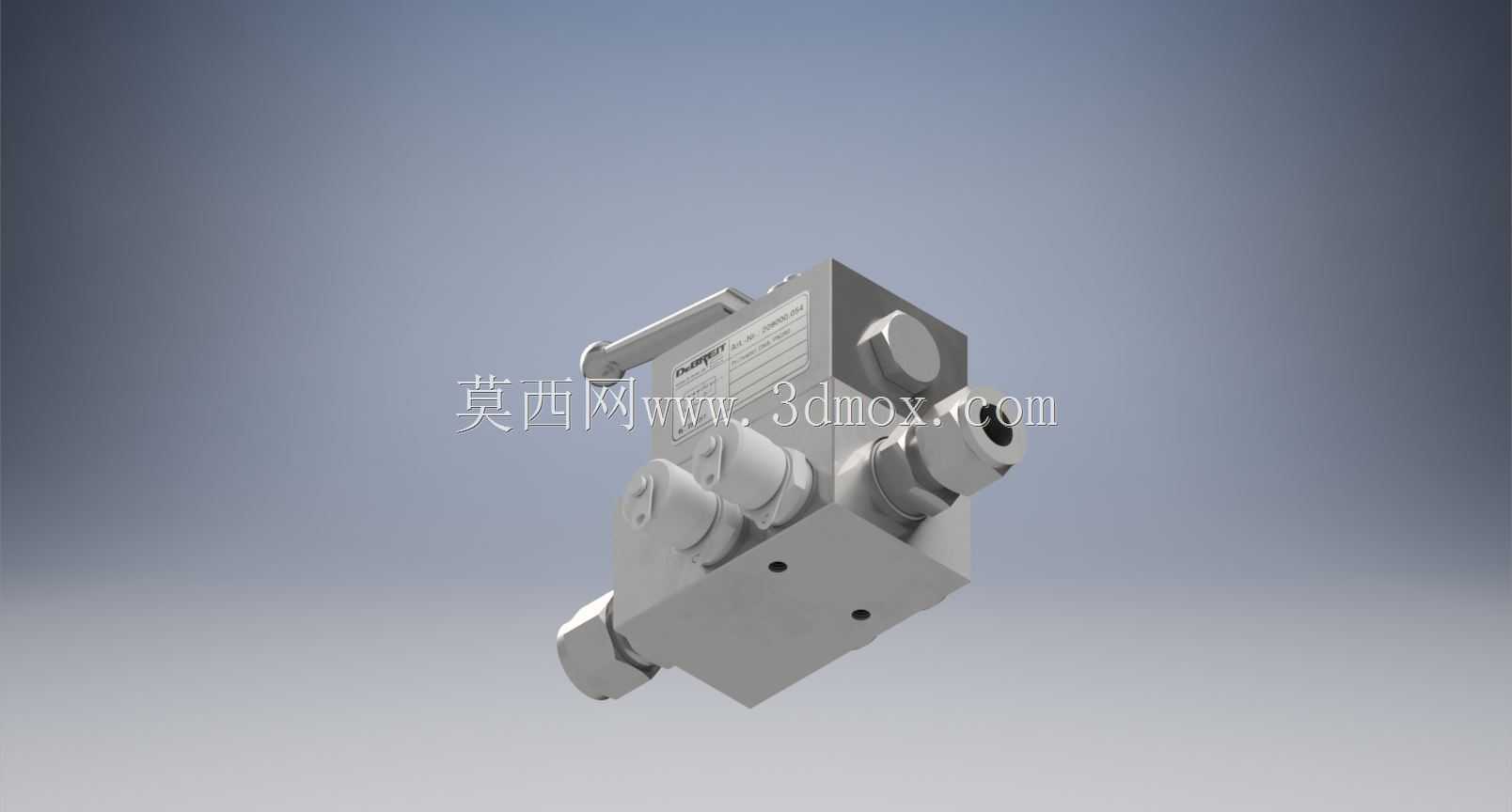

在石化、核电、高压液压试验台等涉及承压安全装置的测量管路场景中，这类小通径高压试验阀是不可或缺的管路控制元件，主要承担测量支路的通断切换、压力泄放、校验隔离的功能，避免主路高压介质直接冲击精密测量仪表，同时在仪表校验、管路检修时提供可靠的截断密封，保障运维操作的安全性。从结构设计来看，这款阀采用方体锻造不锈钢本体，相比棒料切削的阀体，锻造组织致密度更高，能承受PN260等级的高压交变载荷，不会在长期压力波动下出现阀体渗漏、开裂的问题。操作端采用带定位钢珠的扳动手柄，手柄转动角度对应阀芯的通断工位，到位后有清晰的触感反馈，避免操作人员误判阀门状态，手柄表面做了滚花处理，带压操作时即使手上沾有油污也不会打滑。阀体上的接口采用外螺纹卡套连接形式，适配DN6通径的不锈钢测量管，安装时不需要额外焊接，仅需拧紧卡套螺母即可实现金属硬密封，既满足高压工况的密封要求，也方便现场管路的拆装调整，两个侧置的工艺孔可根据现场需求接装压力表、泄压堵头或者取样管路，不需要额外在管路上增加三通接头，减少管路泄漏点。设计阶段首先围绕高压密封可靠性做核心考量，阀芯采用硬质合金研磨密封副，硬对硬的密封面能耐受高压介质的冲蚀，即使介质中带有少量微小杂质也不会轻易划伤密封面，保证截断后的零泄漏；其次是操作力矩的优化，通过阀芯与阀座的配合锥度调整，在保证密封比压达标的前提下尽可能降低操作力矩，不需要借助加力杆就能手动完成带压开关操作，适合现场运维人员快速操作。安装边界上，阀体整体为规整方体结构，长宽高尺寸紧凑，相邻管路的安装中心距预留足够的扳手操作空间，不会出现安装后扳手无法卡紧接口螺母的问题，底部为平面结构，既可以直接通过管接头悬空固定在管路上，也可以通过阀体上的安装孔用螺栓固定在支架上，适配不同的现场安装条件。这类试验阀通常串接在压力变送器、压力表等测量元件的前端，正常工况下保持常开状态，介质通过阀体内部的直流道流向测量仪表，压损极小，不会对测量精度造成影响；当需要对测量仪表进行校验或者更换时，只需扳动手柄截断通路，就可以在不泄放主路压力的前提下完成仪表拆装，大幅降低运维成本，也避免主路泄压带来的生产中断风险。阀体内部流道做了圆滑过渡处理，没有直角突变结构，减少高压介质流动时的湍流冲蚀，延长阀门的使用寿命，阀杆部位采用多重组合密封，既有高压下的硬密封结构，也有防止外漏的软密封填料，即使在频繁开关操作下也不会出现阀杆外漏的问题。
