法兰式橡胶管道伸缩补偿接头

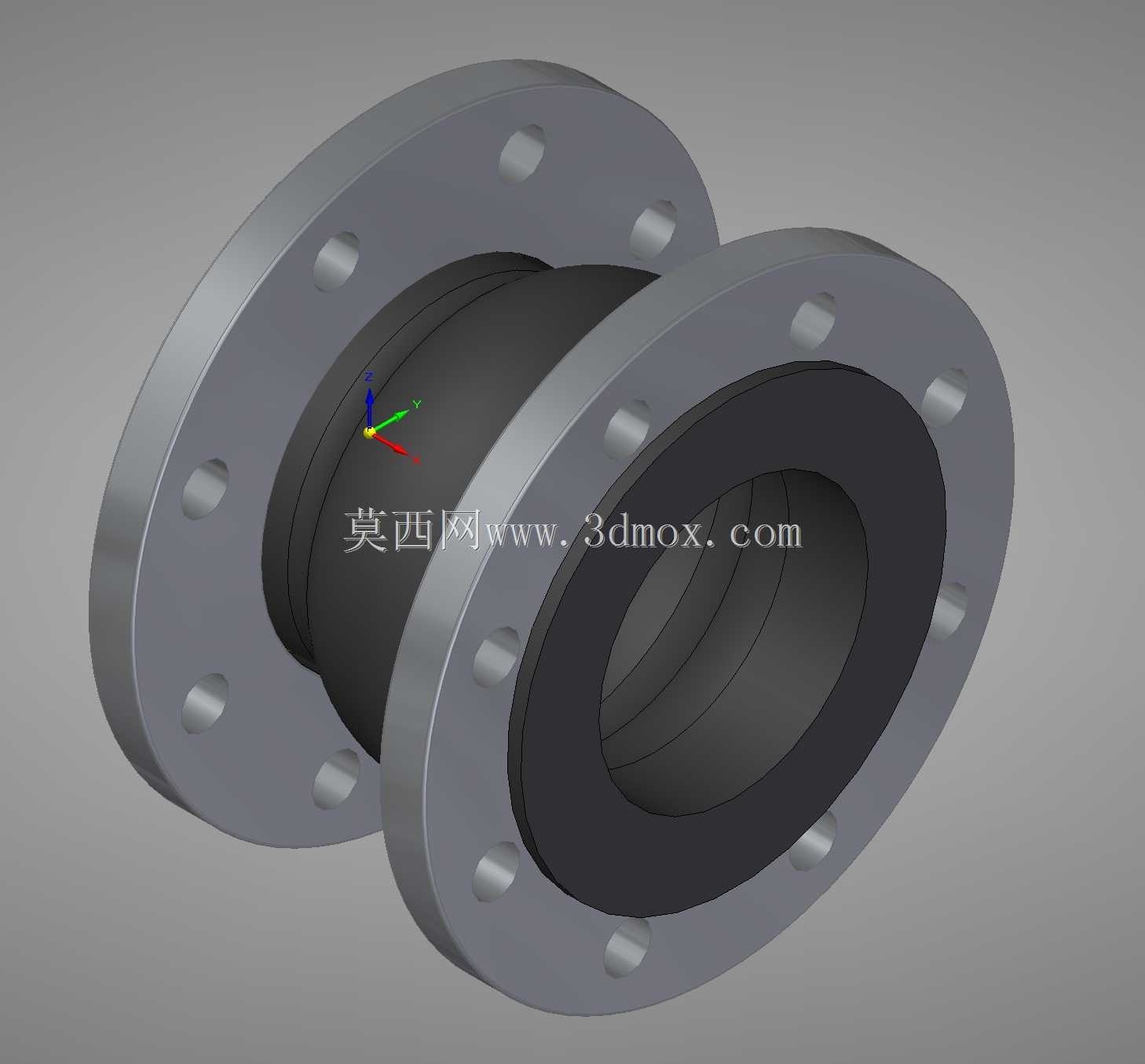

在民用建筑给排水、市政热力管网、工业循环水系统以及化工介质输送管线的布设场景中，管道受介质温度变化产生的热胀冷缩、设备运行传递的振动、地基不均匀沉降带来的位移，一直是管路设计阶段需要重点解决的问题，这类法兰式橡胶伸缩接头正是针对上述工况开发的管路连接件。从实际使用层面看，它的核心功能有三个方向：一是补偿管道轴向、横向、角向的多维度位移，抵消管线因温度形变产生的内应力，避免管道焊缝拉裂、法兰密封面泄漏；二是通过中间橡胶本体的阻尼特性，衰减水泵、制冷机组等动设备运行时沿管路传递的振动，降低结构传声带来的管路共振风险；三是在管路检修拆装时，可通过自身的伸缩余量调整安装间隙，降低阀门、水泵等设备的拆装难度，无需强行撬动管路对位。设计这款接头时，首先要匹配对应管路的公称通径，两端法兰的螺栓孔中心距、孔数、密封面形式完全符合钢制管法兰的配套标准，确保能和现场同压力等级的管道法兰、设备法兰直接对接，不需要额外加工过渡连接件。中间的橡胶本体采用多层复合结构，内层选用耐介质腐蚀的橡胶材质，直接接触输送流体，中间设置多层锦纶帘布作为增强骨架承担管路内压产生的张力，外层采用耐老化橡胶抵御外部环境的紫外线、潮气侵蚀，橡胶本体两端和金属法兰通过压边硫化工艺牢固结合，避免运行中橡胶和法兰脱离拉脱。安装边界上，要注意接头的安装长度需在设计允许的伸缩范围内，不能过度拉伸或压缩到极限位置，法兰对接时螺栓要对称逐步拧紧，保证密封面受力均匀，避免偏压导致泄漏；如果用于架空管线布设，需要在接头两端的管路上设置固定支架，不能让接头本身承担管路的重量，防止长期受力导致橡胶本体变形失效。不同于纯金属的伸缩器，这类橡胶材质的接头自身阻尼性能更好，减振降噪的效果更明显，同时对安装错位的容忍度更高，在一些对振动控制要求较高的机房管路、建筑立管上应用十分广泛，建模时还原了法兰的螺栓孔分布、橡胶本体的圆弧过渡结构，能直接用于管路装配的干涉检查、安装模拟场景。
