700H系列高压紧凑型卡套式止回阀结构

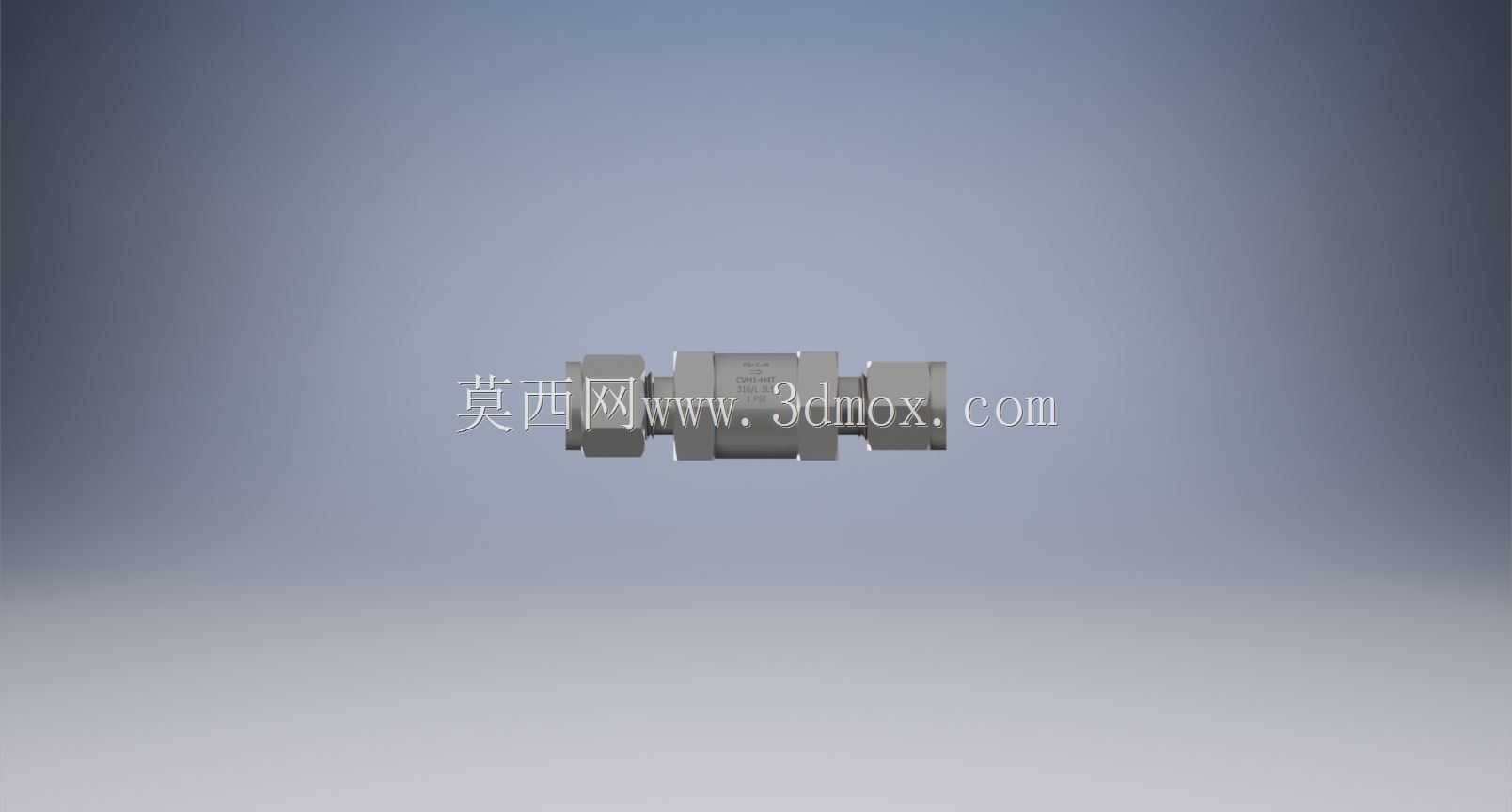

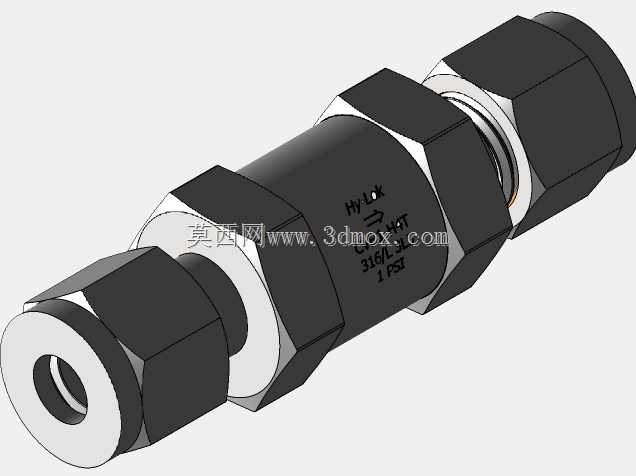

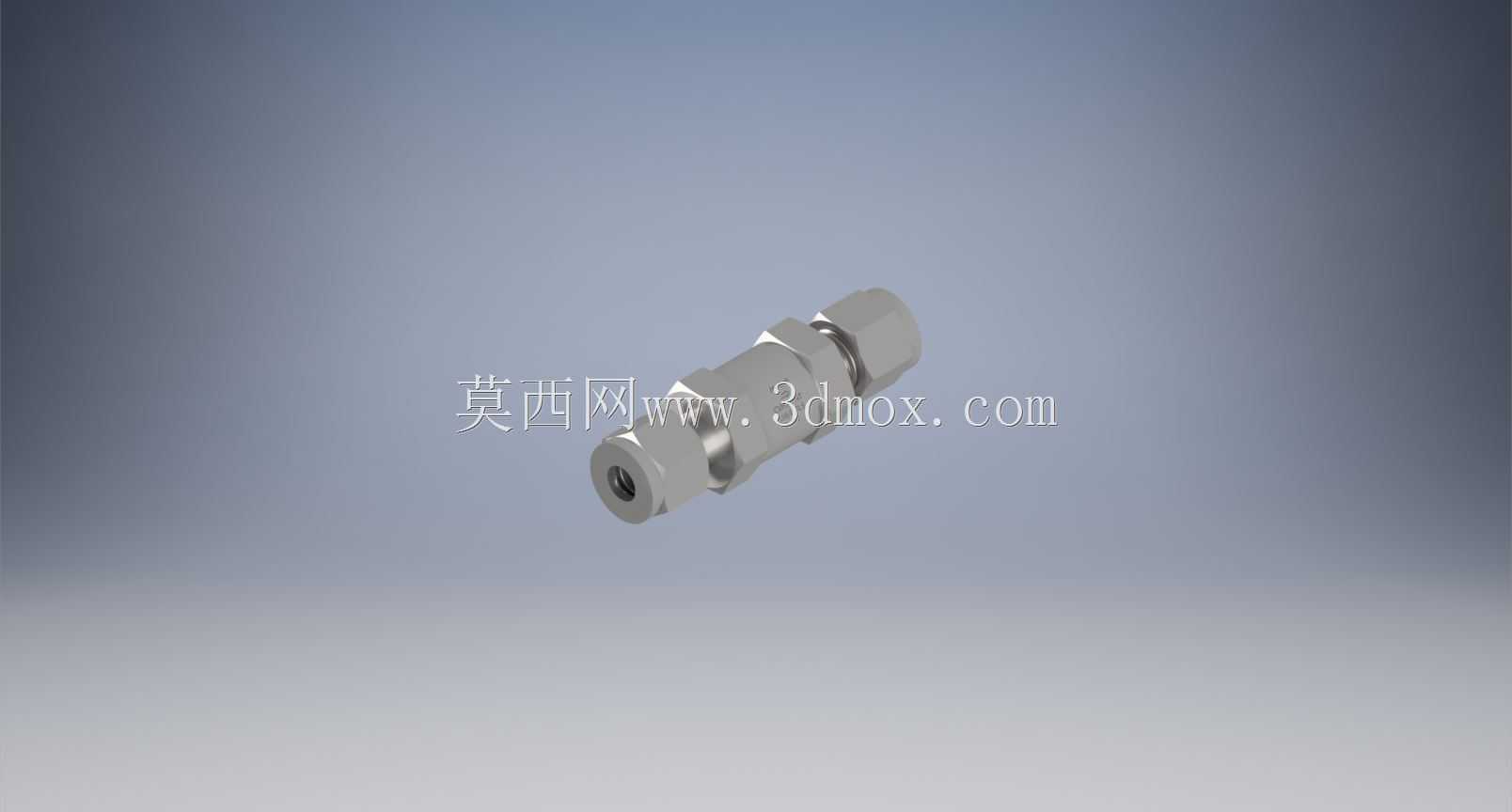

在液压系统、高压流体输送管路、化工介质输送支路这类对介质流向管控有严格要求的场景里，紧凑型止回阀是避免介质倒流、保护上游泵体与精密仪表的核心元件，这款700H系列高压紧凑型止回阀，就是针对安装空间受限的高压管路场景设计的单向导通元件。从实际使用场景来看，这类阀件常被布置在液压站出油支路、高压水清洗设备管路、压缩空气高压输送分支、小型化工试剂输送管线中，核心作用是仅允许介质从指定方向流通，当下游压力出现波动或反向压差时，阀内密封结构会快速闭合，阻断介质反向流动，避免上游的泵、流量计、压力表等元件受到反向介质冲击损坏，也能防止不同管路的介质出现串流问题。从设计思路上看，这款阀采用了直通式紧凑型结构，整体为同轴圆柱外形，两端采用卡套式连接结构，不需要额外焊接法兰或者加工外螺纹，安装时直接将对应外径的金属管路插入阀端接口，拧紧锁紧螺母即可通过卡套咬合实现密封与固定，大幅压缩了安装所需的轴向空间，相比同压力等级的法兰式止回阀，整体长度缩短近40%，非常适合集成在阀岛、紧凑式液压动力单元这类空间局促的位置。功能特性上，这款阀的内部阀芯采用锥面密封结构，相比传统的升降式球面密封，锥面配合的密封线接触面积更小，在高压工况下的密封比压更高，反向截止时的泄漏量更低，同时阀芯的导向段与阀体内孔采用小间隙配合，阀芯启闭过程的运动行程短，响应速度快，在介质出现反向压差的瞬间就能完成闭合，不会出现明显的介质倒流冲击。从安装边界来看，这款阀的整体外轮廓为等径圆柱加两端锁紧螺母的结构，最大外径处为两端的卡套锁紧螺母，安装时只需要预留出扳手拧动螺母的径向空间即可，不需要额外预留法兰螺栓的操作空间，轴向安装尺寸只需要匹配阀的总长度，两端管路插入深度有明确的定位台阶，安装时不需要反复测量插入深度，避免出现管路插接过深顶到阀芯、或者插接过浅密封失效的问题。另外，阀的外表面采用金属钝化处理，没有多余的突出结构，在有油污、弱腐蚀介质的环境中也能保持较好的抗锈蚀能力，日常维护时只需要定期检查两端卡套的锁紧状态，不需要拆解阀体做额外保养，适合长期在固定管路上使用。在做三维建模时，这款阀的结构细节还原了卡套的刃口结构、阀芯的锥面角度、阀体内部的流道过渡圆角，这些细节在做管路装配干涉检查、流场仿真分析时都能提供准确的模型参考，避免选型安装时出现尺寸匹配错误。
