单级气体管路压力调节器结构设计

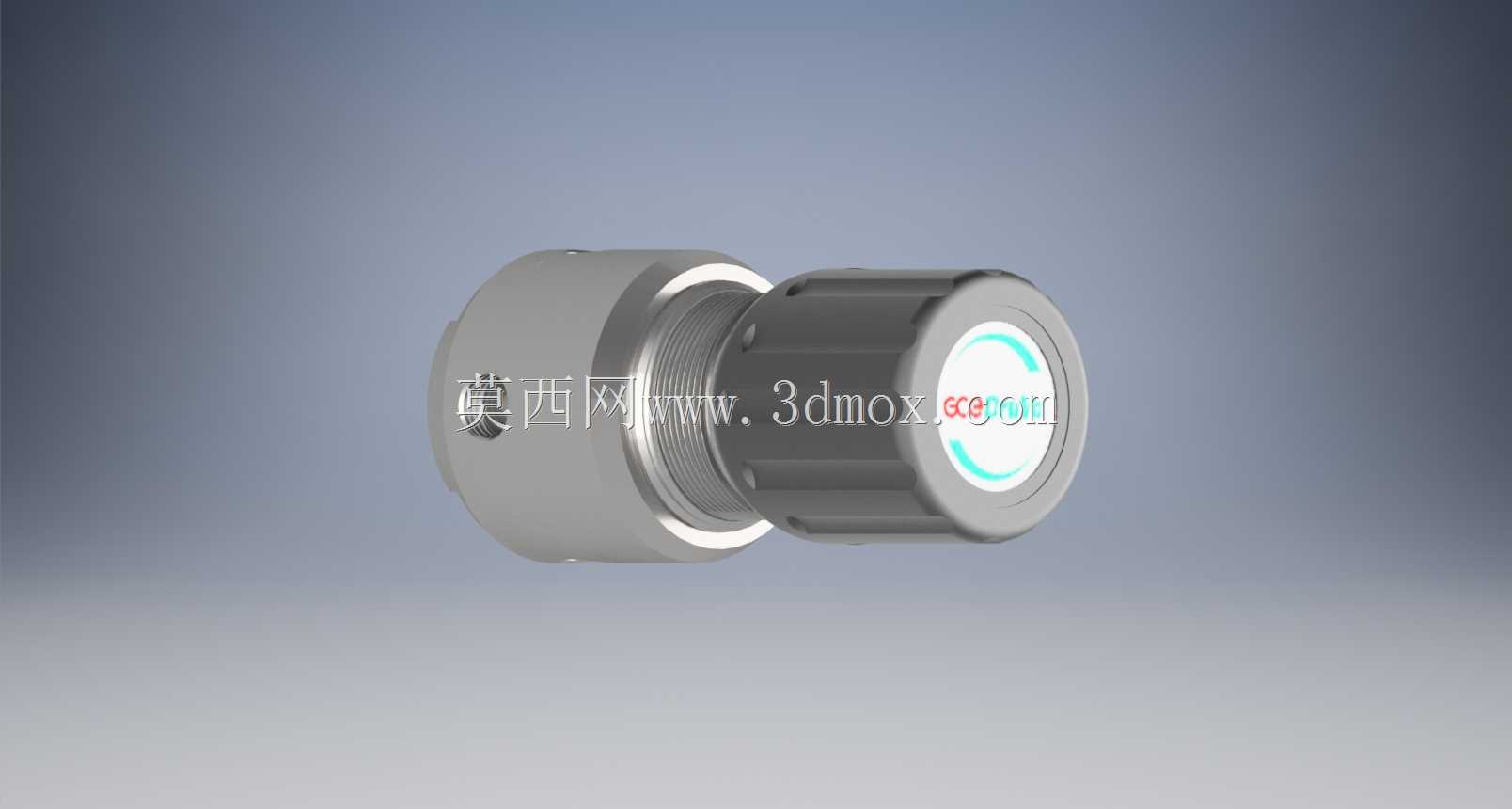

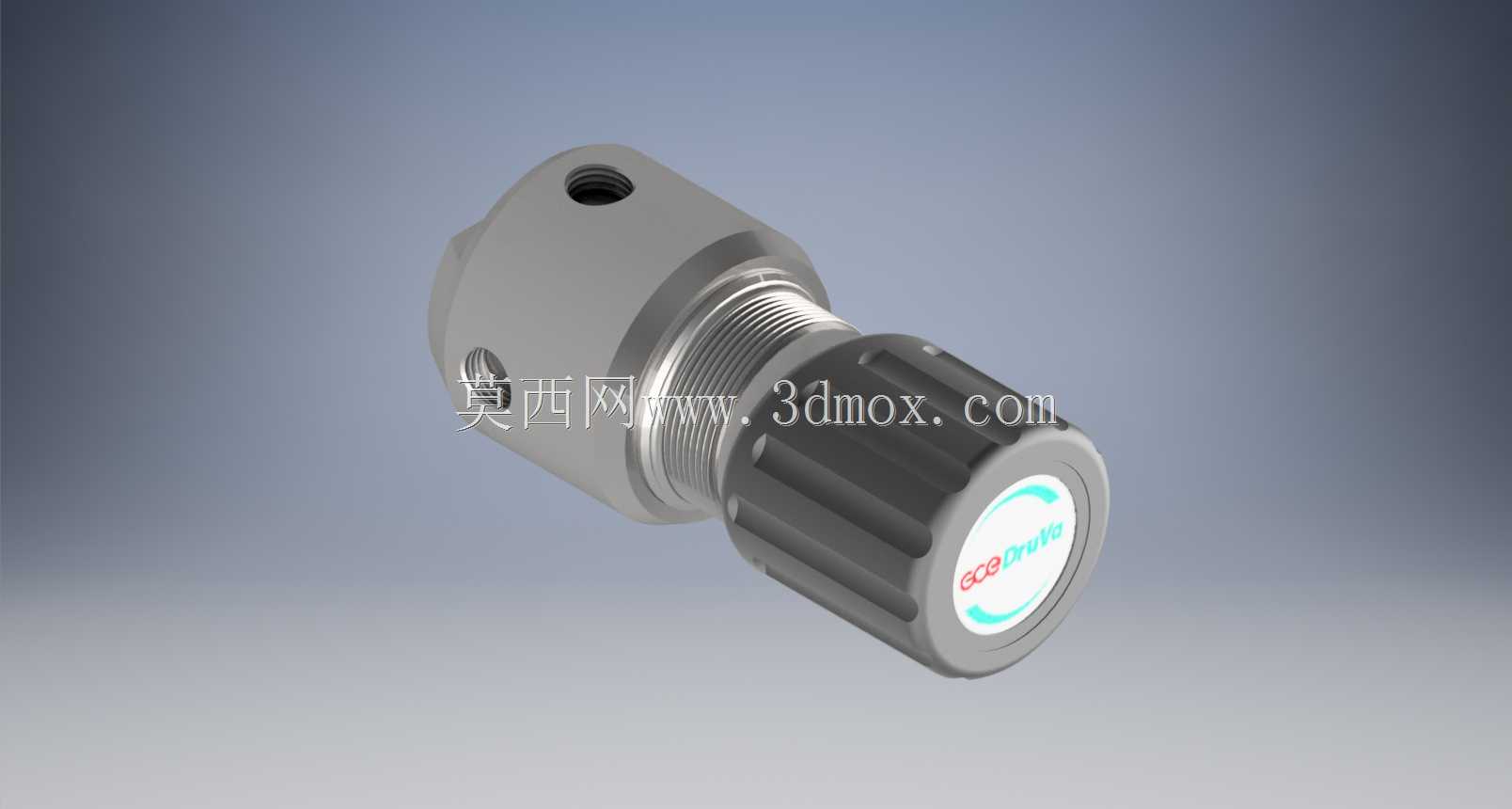

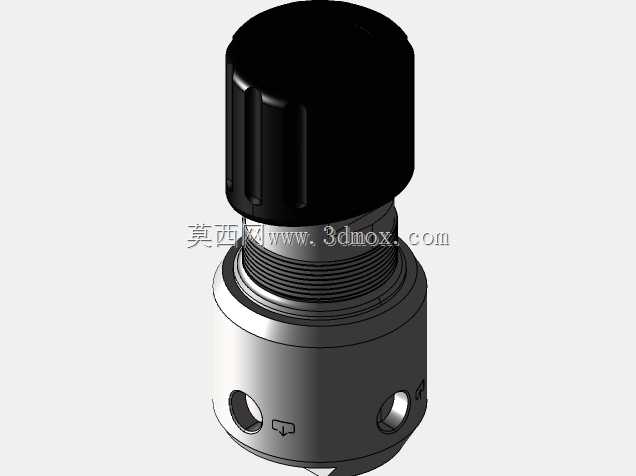

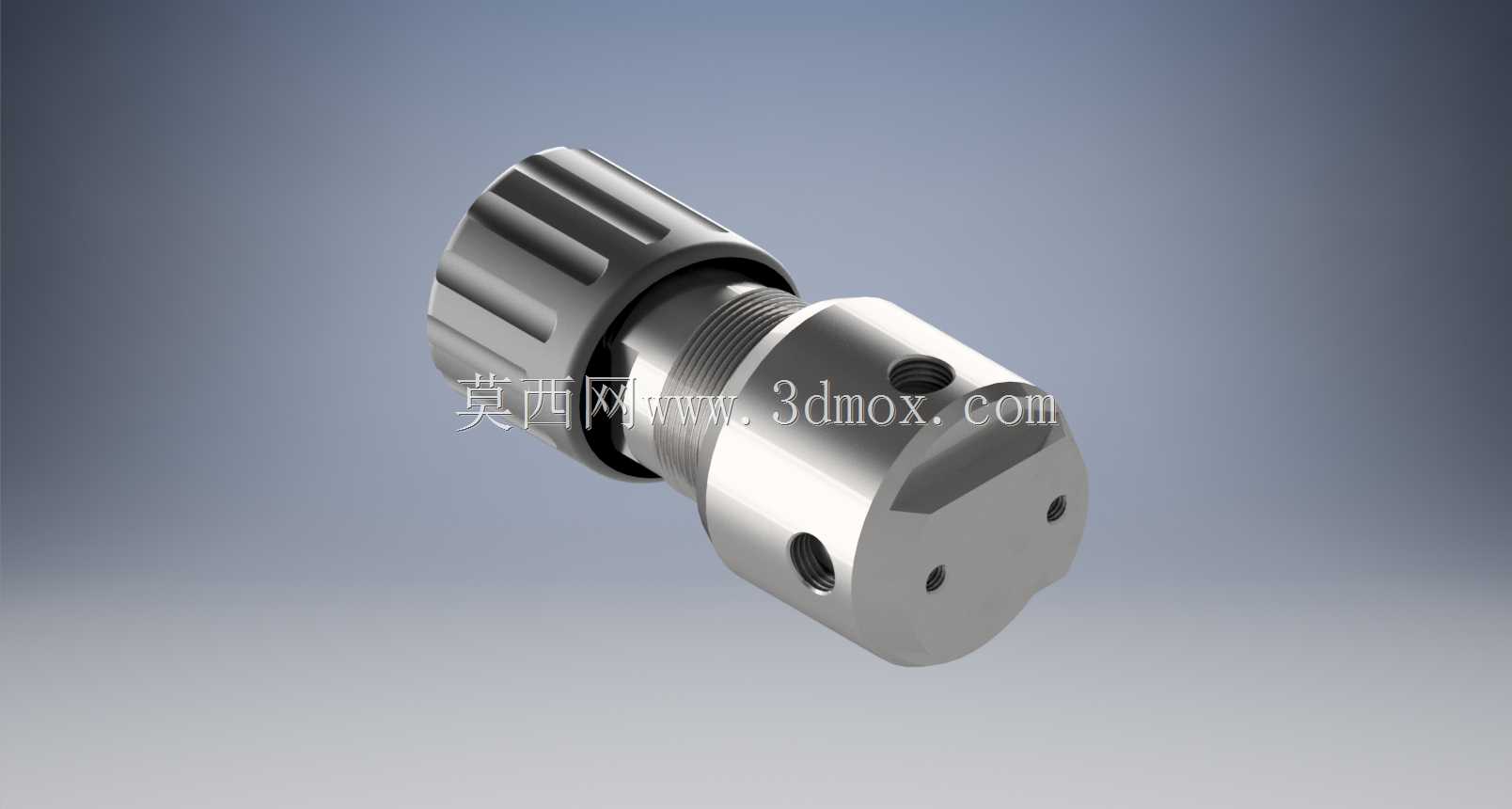

在实验室气路、特种气体供气站、半导体工艺气配送系统的管路搭建中，这类单级管路调节器是气路压力控制的核心元件，主要承担上游高压气源到下游用气端的压力稳压输出作用，适配纯气、惰性气体、易燃气体、氧化性气体及常规混合气体的供气场景，不可用于腐蚀性、剧毒类气体输送，避免密封件受侵蚀引发泄漏风险。从结构设计来看，该调节器采用侧部进排气的接口布局，主体为金属切削加工的阀身结构，上部预留安装固定孔位，可直接通过螺栓固定在气路面板或设备支架上，无需额外定制安装转接件，适配常规实验室气路面板的开孔安装尺寸，安装边界预留了旋钮操作空间，旋钮突出阀身的长度满足戴劳保手套操作的空间需求，不会出现操作干涉。调节端采用滚花防滑旋钮设计，旋钮表面做了防滑纹理处理，操作人员无需额外工具即可手动调节输出压力，旋钮端部的标识圈可直观反馈调节开度状态，方便现场操作人员快速判断当前调压档位。内部流道设计采用直通式减压结构，阀体内腔的压力平衡腔可抵消上游气源压力波动对输出端的影响，当上游气瓶压力随用气过程逐渐下降时，输出端压力可维持在稳定区间，避免下游精密用气设备因压力波动出现工作异常。密封结构采用适配高纯气体的密封材质，可满足最高6.0级气体纯度的输送要求，不会因密封材料析出杂质污染输送气体，适配对气体纯度要求较高的分析仪器、工艺设备供气需求。建模过程中对阀体的外螺纹连接段做了精确的螺纹特征还原，安装接口的同轴度公差按照常规气路元件的装配要求做了配合间隙预留，三维模型可直接用于气路布局的干涉检查、安装模拟，也可作为调压元件选型阶段的装配参考，帮助设计人员提前确认安装空间、接口匹配性，减少现场安装时的适配问题。
