机械密封齿轮泵工业流体输送结构

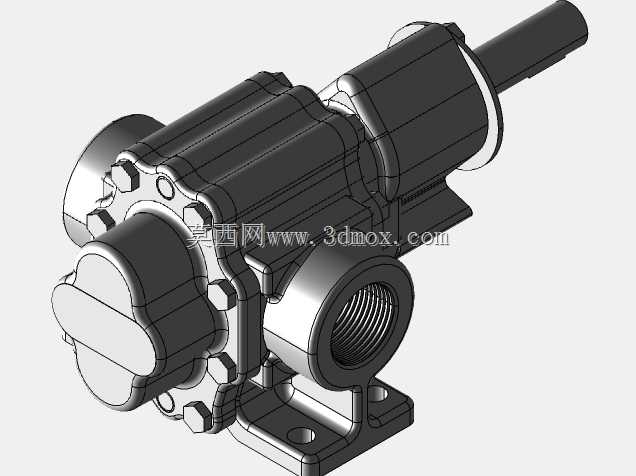

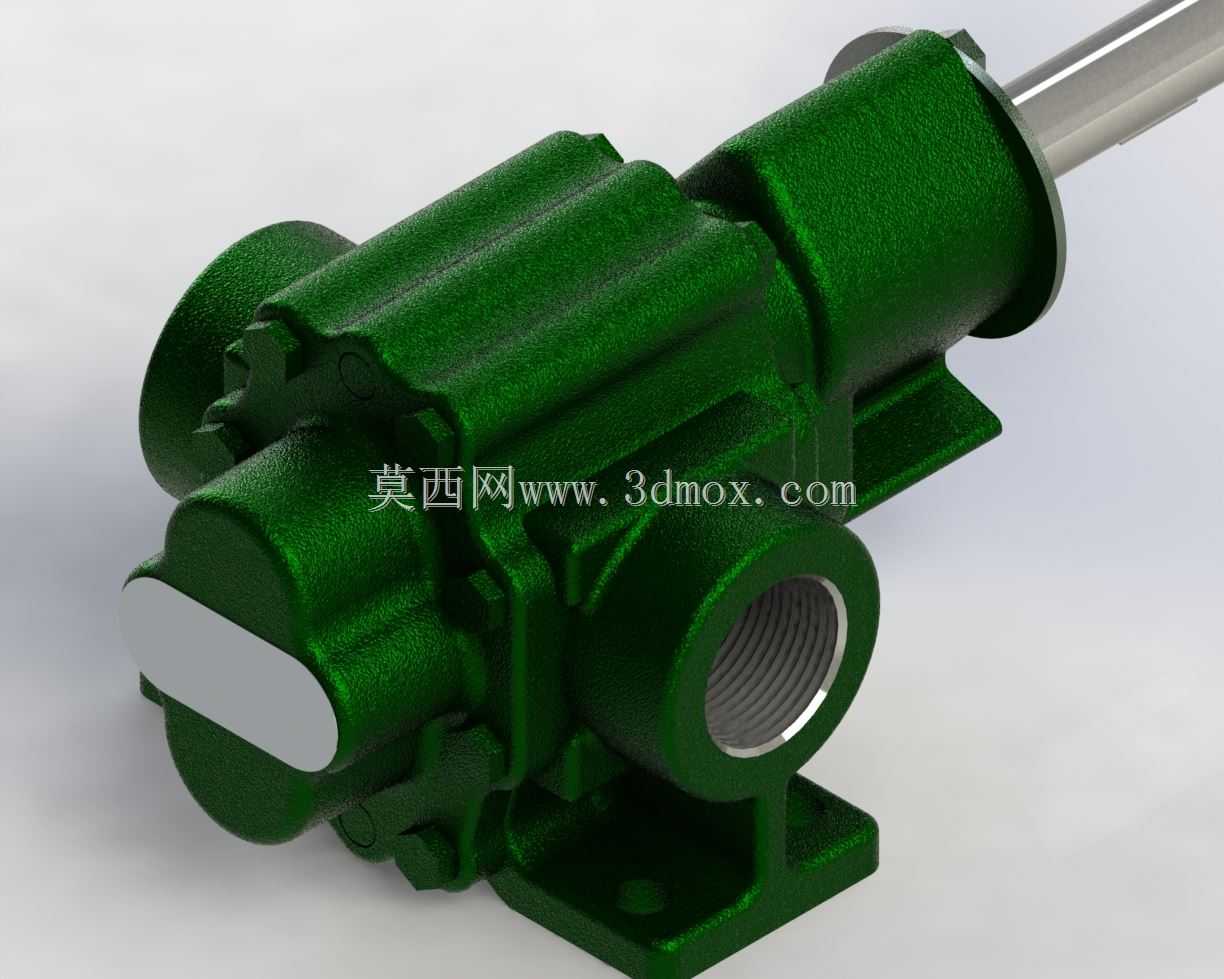

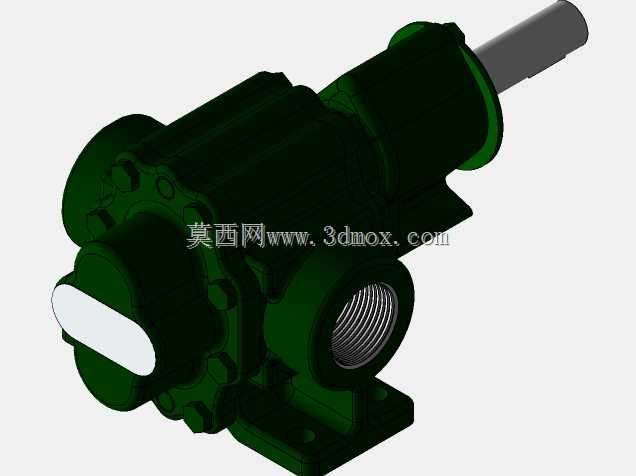

在液压系统、润滑油路、轻质燃油输送这类对泄漏控制要求严苛的工况里，机械密封齿轮泵的应用占比一直不低，不同于填料密封的结构，这类泵依靠动环与静环的贴合端面实现轴封，能在长时间连续运行时把介质泄漏量控制在极低水平，避免输送油类介质时出现渗漏污染现场、损耗物料的问题。从结构设计逻辑来看，这款齿轮泵采用外啮合齿轮作为核心做功元件，泵体内部的齿轮副在啮合转动时，吸油腔侧轮齿脱开形成局部真空，将介质从入口吸入，随着齿轮转动把介质裹挟在齿槽与泵体内壁的间隙中输送到压油腔，轮齿重新啮合时挤压介质形成压力输出，整个输送过程流量脉动相对平稳，适合对压力稳定性有一定要求的中低压输送场景。泵体的进出油口采用1英寸NPT锥管螺纹设计，这种螺纹依靠牙型变形实现密封，不需要额外加装密封垫片就能实现可靠的管路连接，额定承压能力达到150磅每平方英寸，对应常规工业低压流体输送的压力区间，适配大多数中小型设备的润滑系统、小型液压站的动力供油、燃油锅炉的供料输送等场景。安装层面，泵体底部带有一体式铸造的安装脚，安装脚上面预留了螺栓过孔，安装时需要保证泵轴与驱动电机轴的同轴度误差控制在允许范围内，避免轴封和轴承承受额外的径向力，缩短使用寿命；泵体的外形轮廓做了圆弧过渡处理，既减少铸造时的应力集中，也能避免安装维护时尖锐边角划伤操作人员。设计过程中，齿轮与泵体、端盖之间的间隙控制是核心要点，间隙过大会导致内部泄漏量升高，容积效率下降，间隙过小则会在热胀状态下出现运动件卡滞，因此建模时需要严格把控各配合面的尺寸公差，同时机械密封组件的安装腔尺寸要匹配标准密封件的规格，保证后期维护时可以直接更换通用密封配件，不需要额外定制加工。进出口的位置设计在泵体的同侧径向方向，管路排布时可以减少弯头数量，降低管路沿程压力损失，泵轴伸出端的轴径尺寸匹配标准联轴器的安装规格，不需要额外加工轴头就能和常规驱动电机连接，降低现场安装的适配成本。这类泵在实际使用中，通常需要在入口端加装过滤精度合适的过滤器，避免介质中的铁屑、杂质进入泵体内部划伤齿轮啮合面和机械密封端面，日常维护时只需要定期检查机械密封的泄漏情况、齿轮箱内的轴承润滑状态，就能实现较长的无故障运行周期。
