翅片式管排换热结构三维设计

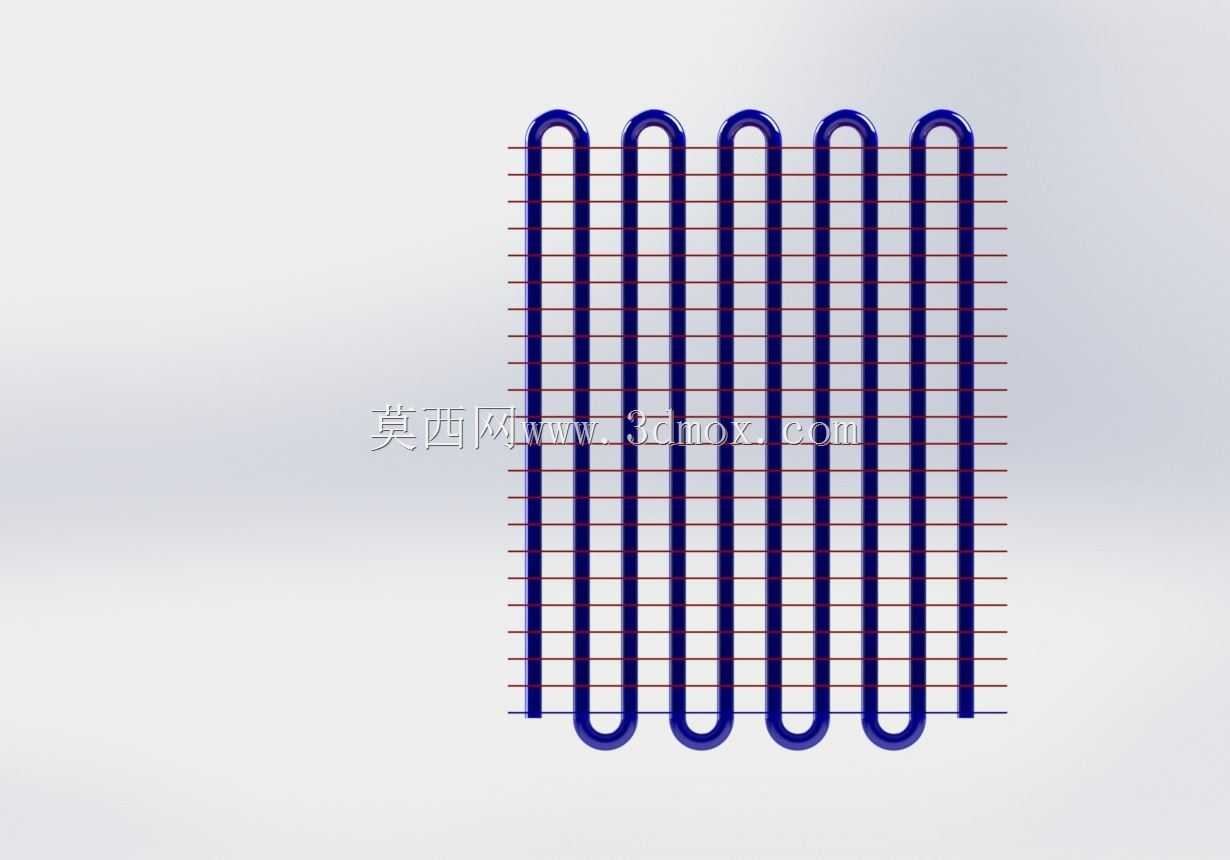

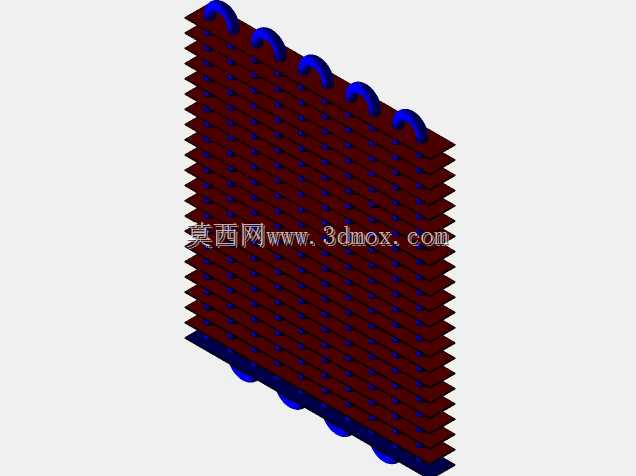

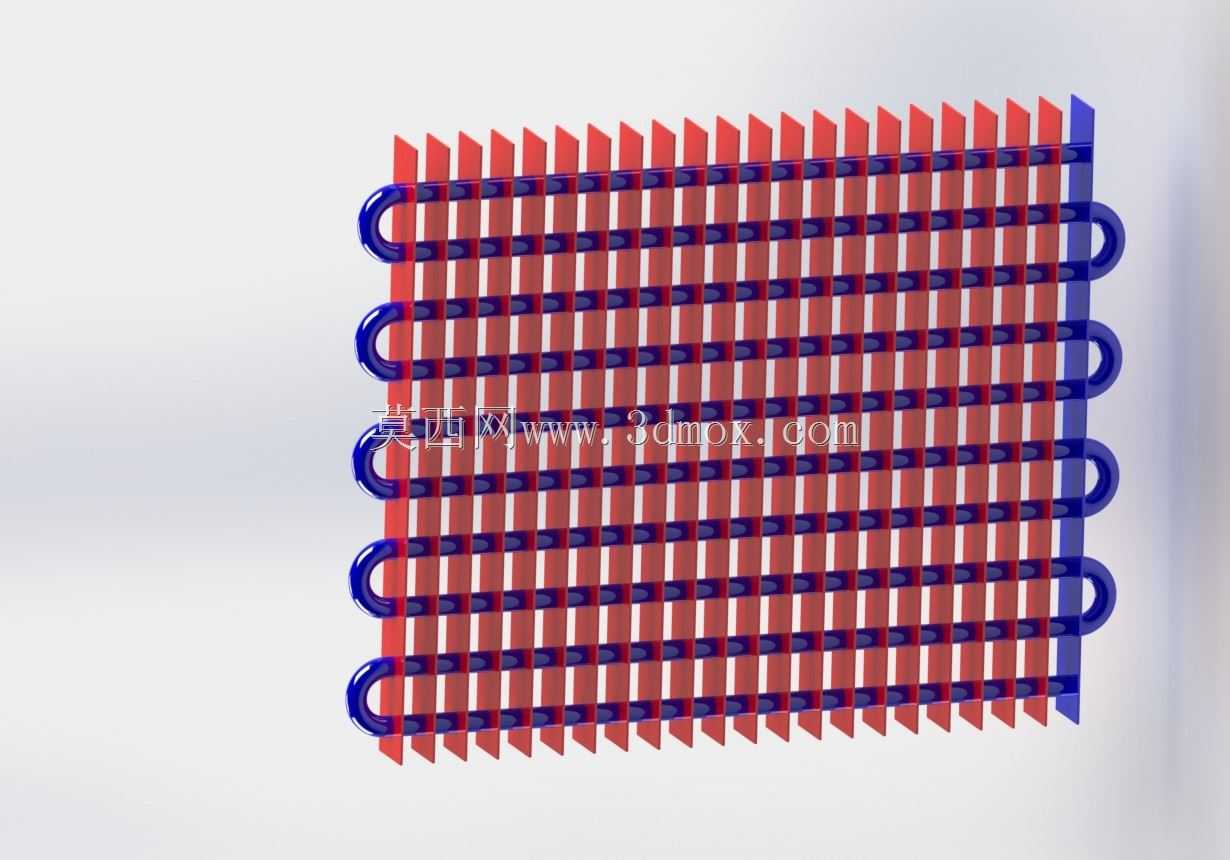

在暖通空调、工业余热回收、工艺流体温控等场景中，这类翅片管排结构是空气与流体换热环节的核心承载部件，日常接触的新风系统换热段、空压机后冷却器、烘干线余热回收装置里，都能见到同原理的结构身影。从结构逻辑来看，整套换热组件采用多排蛇形弯管搭配等间距平直翅片的组合形式，管内走需要控温的流体介质，管外通过密集排布的翅片拓展空气侧换热面积，弥补空气侧换热系数偏低的短板，让流经翅片间隙的空气能和管壁、翅片表面充分接触完成热量传递。设计过程中首先要匹配安装边界的尺寸约束，管排的整体宽度、高度要适配对应风道的截面尺寸，避免出现旁流漏风影响换热效率，翅片的间距设置需要结合使用场景的粉尘浓度调整，常规洁净通风场景下翅片间距可控制在2-3mm，含尘量较高的工业场景则要适当加大间距，避免积灰堵塞风道增大风阻。蛇形弯管的弯曲半径需要严格匹配管材的弯折工艺要求，避免弯管处出现壁厚减薄过大、通径缩颈的问题，保证管内流体的流动阻力处于设计阈值内，每一排管路的进出口位置要预留足够的管路连接空间，方便和外部供回水、供汽管路对接，管端的连接段要保持平直，避免安装时出现密封面错位导致的介质泄漏。翅片采用套片工艺和管体结合，设计时要保证翅片翻边高度一致，让每一片翅片都能和管壁紧密贴合，减少接触热阻，整套结构的侧边设置有端板固定结构，既可以对整排管路起到定位支撑作用，也能在安装时和风道侧壁固定，限制换热组件在风道内的位移，避免风机运行时的振动导致管路焊缝疲劳开裂。实际选型建模时，还要核算管内介质的流速，控制在合理区间避免流速过高带来的管路冲蚀、振动噪音问题，同时也要避免流速过低导致管内介质出现层流，降低换热效率，管排的排数设置要结合换热温差要求计算，排数过多会大幅提升空气侧阻力，增加风机的运行功耗，排数不足则无法达到设计的换热温度要求。这套结构的建模过程中，需要重点关注翅片阵列的间距一致性、弯管段的曲率连续性，以及翅片和管体的配合公差，避免后续生产加工时出现套片困难、装配间隙过大的问题，端板上的管孔位置度要严格控制，保证多排管路穿装时的同轴度，减少装配应力。
