多通路集成式流体转接阀体结构设计

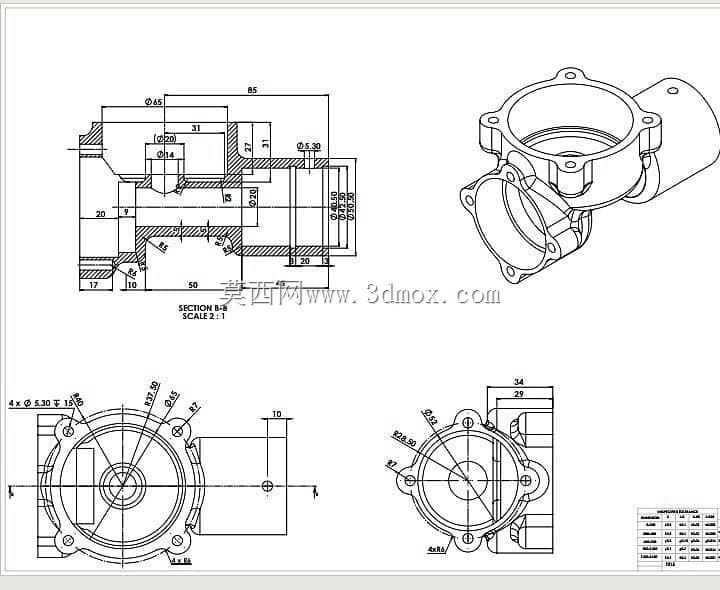

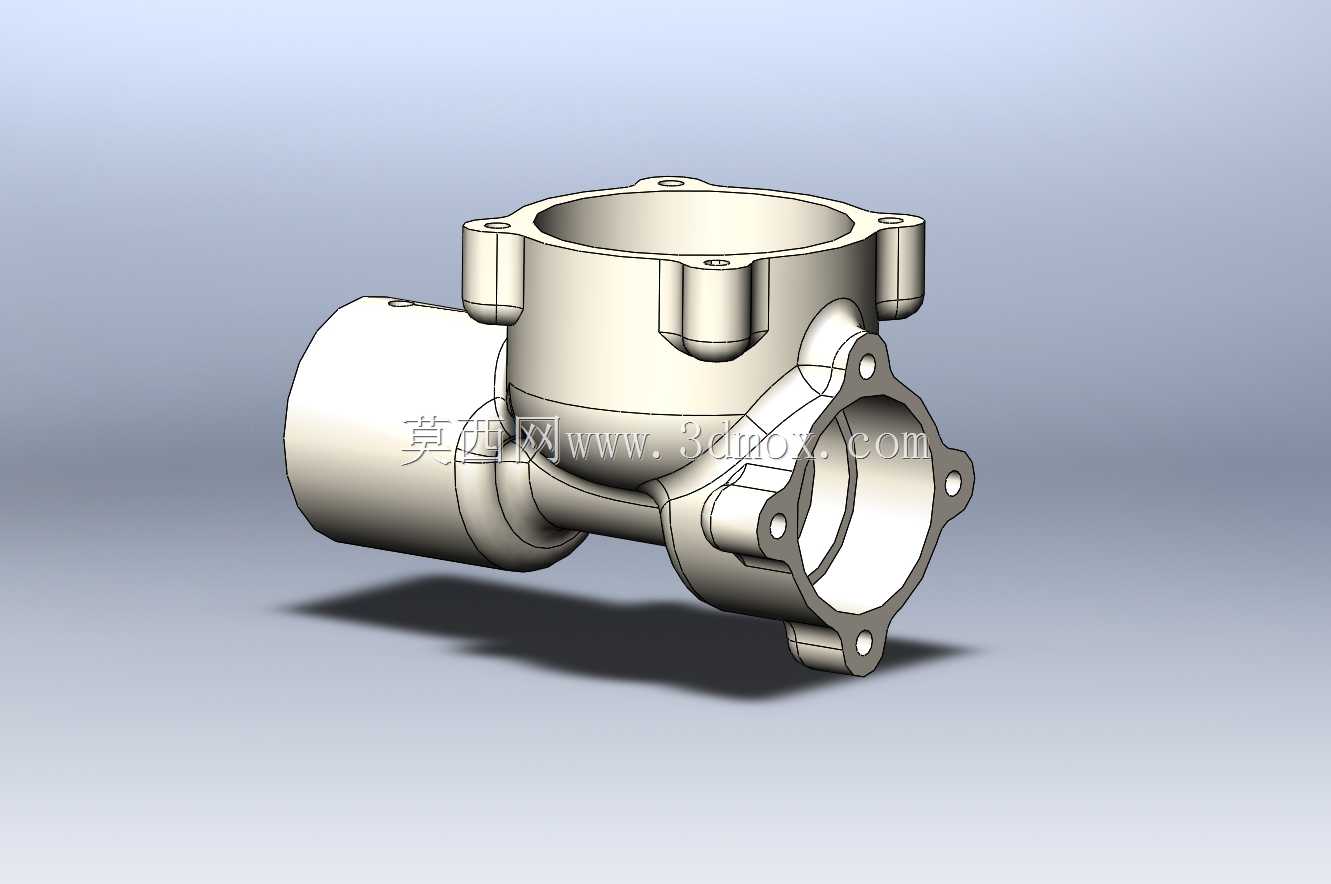

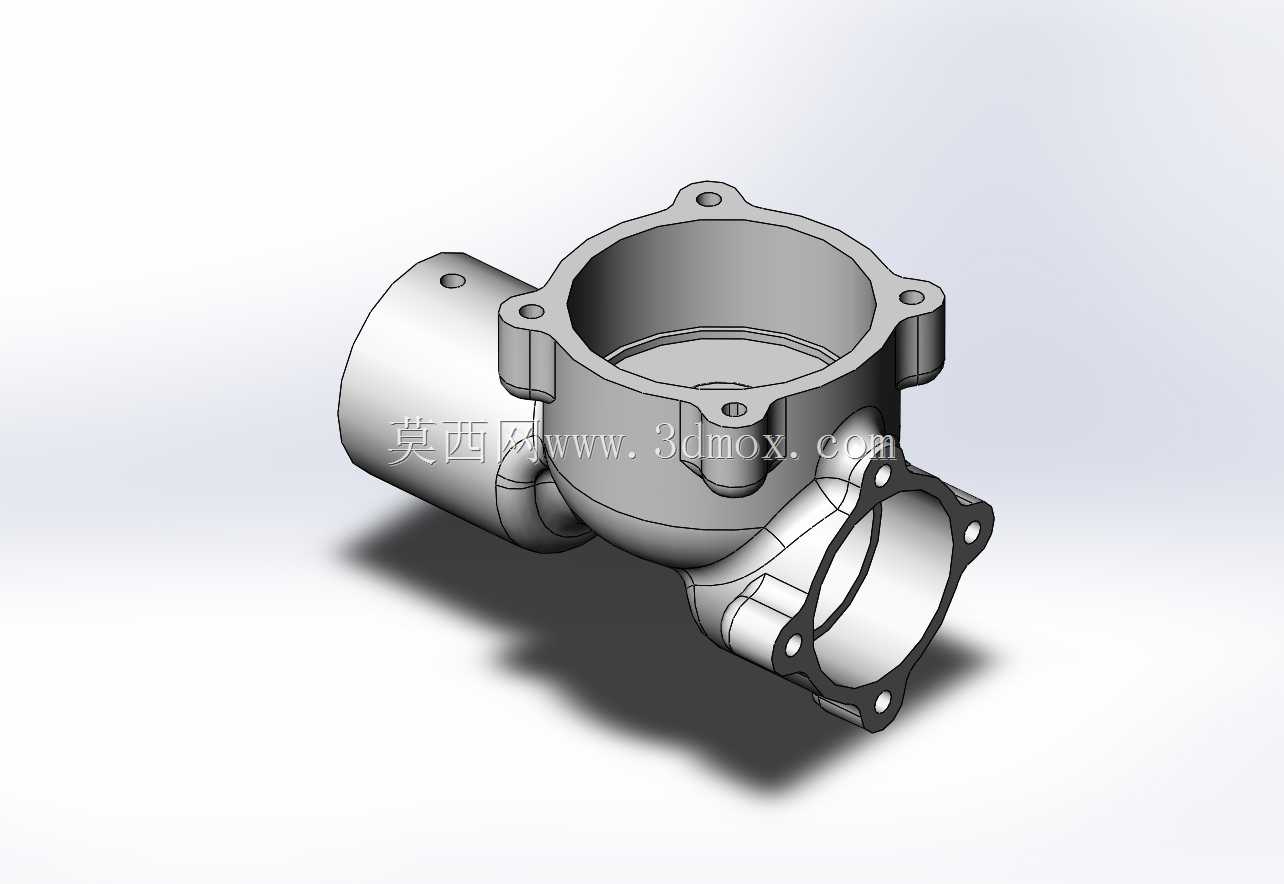

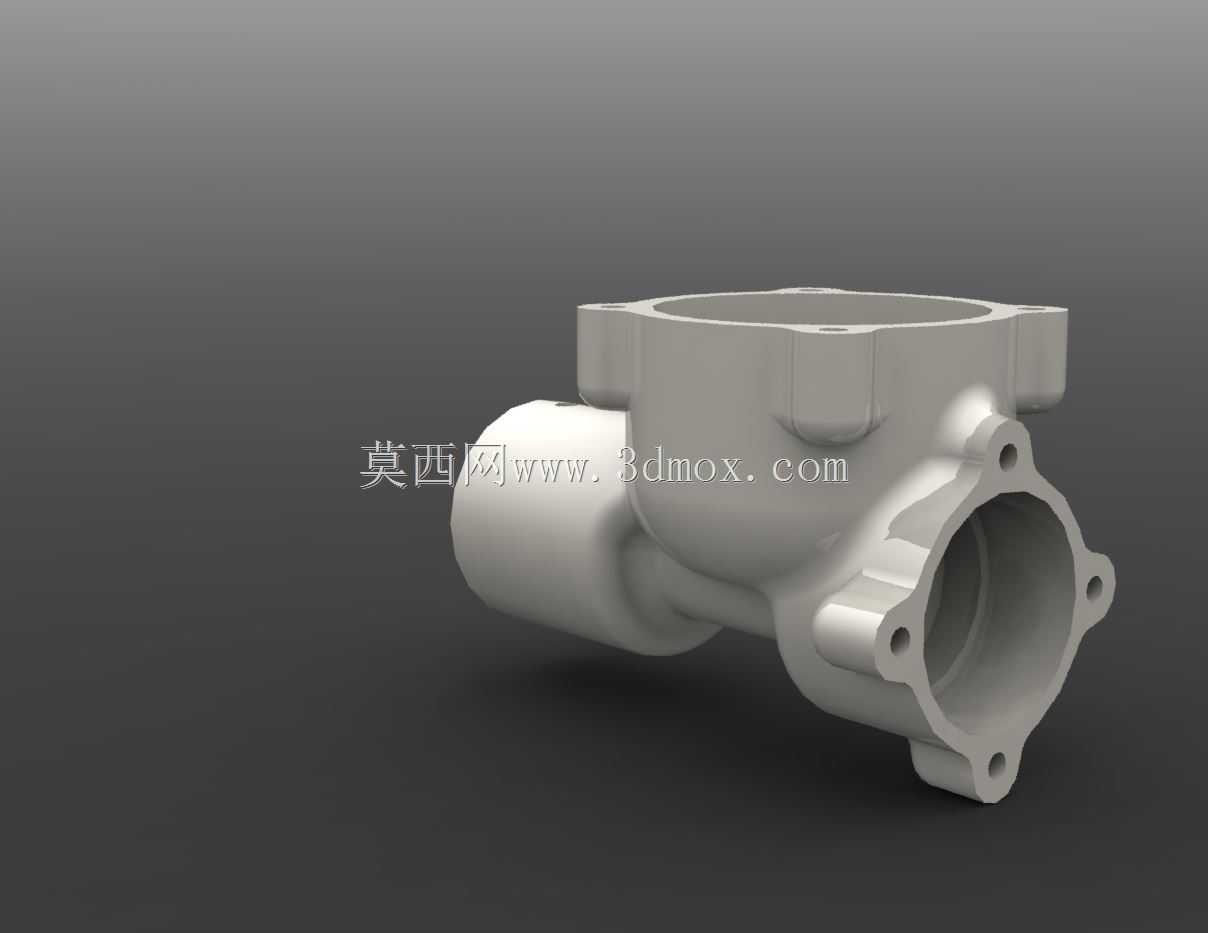

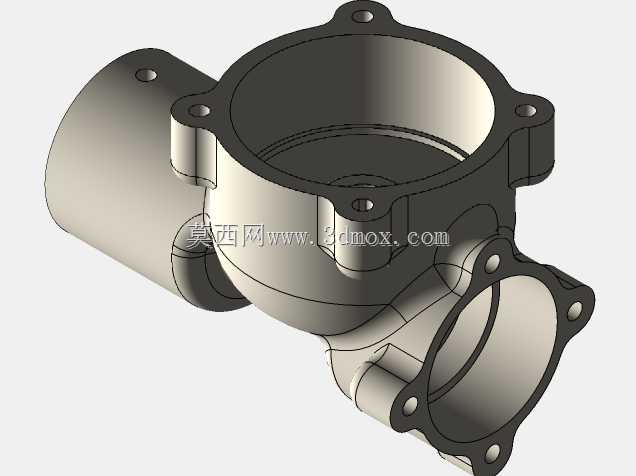

这类多通路集成转接件，常应用在中小型流体输送系统的管路交汇节点，替代传统多组弯头、三通拼接的管路布局，能有效减少管路接头数量，降低流体沿程阻力与泄漏风险，在民用净水设备、小型化工流体输送回路、车用冷却支路中都有广泛适配场景。从结构功能来看，该构件三个通路分别适配不同管径的管路对接，顶部带安装凸耳的大口径通路主要承接主流路的流体输入或输出，侧方水平布置的等径通路用于同规格管路的直线贯通，斜向带法兰安装边的通路则用于支路分流或者外接检测、控制元件，三个通路的交汇腔做了圆弧过渡处理，避免流体在腔体内形成紊流与冲蚀死角，延长构件使用寿命。设计过程中首先要明确各通路的通径匹配关系，根据对接管路的公称压力确定壁厚，塑料材质的选型要兼顾流体介质的耐腐蚀性与成型工艺性，所有安装凸耳与法兰边的孔位都要和对接端的标准安装尺寸对齐，避免现场安装时出现孔位错位无法装配的问题。外形尺寸方面，主体交汇腔的外径根据通径与壁厚计算得出，各通路的伸出长度要预留足够的管接头安装操作空间，法兰边的安装孔分布圆直径要符合对应通径法兰的标准尺寸，凸耳上的安装孔中心距要匹配安装基座的固定点位，整体安装边界要考虑周边管路的排布间隙，避免和相邻构件产生运动干涉或者装配操作空间不足的问题。结构细节上，各通路的端部都做了止口定位结构，对接时可以快速找准同轴度，减少装配调整时间，法兰边与主体的连接位置做了加强筋过渡，避免长期受管路振动或者流体压力冲击出现开裂，所有棱边都做了圆角处理，既符合塑料注塑成型的工艺要求，避免应力集中，也能防止安装过程中划伤操作人员。这类集成式转接件相比传统拼接管路，整体结构更紧凑，占用安装空间更小，装配工序更少，在批量应用的设备中能有效降低生产装配成本，同时减少接头密封点，降低后期运维的泄漏排查工作量。建模过程中要重点校验各通路的同轴度、交汇腔的壁厚均匀性，以及安装孔位的位置度，确保加工成型后的构件能直接和标准管路配件适配，不需要二次修配。
