SMC CRQ2BS15-90齿轮齿条式气动旋转致动器

这款齿轮齿条式气动旋转致动器，是气动自动化回路里常用的角行程执行部件，核心功能是将压缩空气的压力能转换为定角度的回转扭矩输出，在轻工包装、电子装配、机床上下料等工位的自动化改造场景中应用极广，常见于需要工件翻转、工位切换、夹具转位、阀门启闭的工序环节，相比电动回转台，它的响应速度更快，结构更紧凑，在有气源配置的生产线上无需额外布设动力线路，适配绝大多数工厂的常规气动系统压力工况。

从结构设计逻辑来看，这款致动器采用对称式齿轮齿条传动结构，双活塞对称布置在齿条两侧，压缩空气进入缸体气腔后推动活塞做直线往复运动，带动与输出轴固连的齿轮做定角度回转，这种结构的优势在于输出扭矩平稳，回转角度的重复定位精度可控，双活塞对称受力也能抵消侧向负载，降低输出轴的径向偏磨风险，延长密封件的使用寿命。缸体采用硬质阳极氧化铝合金材质，在保证结构强度的前提下尽可能压缩整体重量，适配移动工位、轻型机械手末端的负载要求。

输出轴采用标准圆柱轴伸设计，轴端预留键槽安装位，可直接连接摆臂、夹爪、翻转工装等执行附件，轴伸的同轴度公差控制在行业常规精度范围内，避免带载回转时出现偏心抖动。缸体的安装面采用平面定位设计，四个安装孔位对称布置在缸体边角，安装时可直接通过螺栓固定在设备安装板上，也可根据工位需求选择侧面安装、端面安装两种固定方式，安装边界的孔位间距经过标准化设计，可直接替换同规格系列的同类产品，无需重新加工安装基板。

缸体两端设置可调缓冲结构，在活塞运动到行程末端时，通过气缓冲结构降低活塞撞击端盖的冲击力，减少回转到位时的振动与噪音，避免带载工件因冲击出现移位、磕碰问题。气口采用标准内螺纹接口，可直接连接常规气动快插接头，气路布设时无需额外制作转接头，气口位置布置在缸体侧面，不会与上方输出轴的安装附件产生干涉，方便现场气路的走线与维护。密封件采用耐磨丁腈橡胶材质，适配常规工厂气源的洁净度要求，在常规润滑工况下可满足长期往复回转的使用需求，日常维护仅需定期检查气源过滤情况，更换磨损的密封件即可，整体维护成本较低。

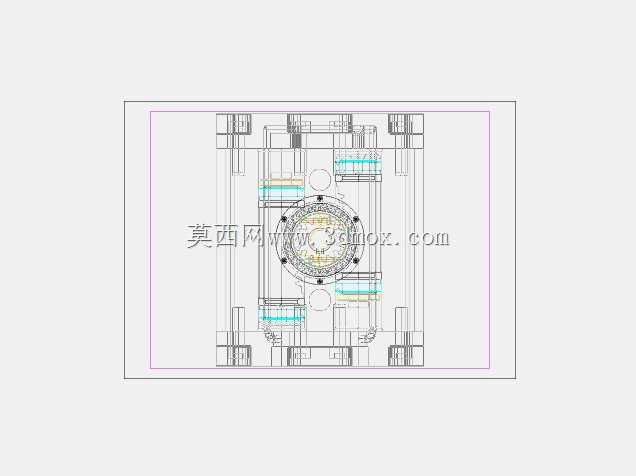

在实际选型适配时，需要结合工位所需的回转扭矩、负载转动惯量、回转角度要求匹配对应规格，这款90度回转的型号，可覆盖绝大多数需要直角转位的工位需求，输出轴的径向负载、轴向负载均在设计阈值内，禁止超出额定负载使用，避免齿轮齿条出现异常磨损、输出轴变形等问题。建模过程中完整还原了缸体的安装孔位、轴伸尺寸、气口位置、缓冲调节螺钉的结构，可直接用于设备布局的干涉检查、安装板的孔位设计、气路走向的模拟排布，为结构设计阶段的工位布局提供准确的三维参考。
