单入口双出口三通管道流体流动仿真分析

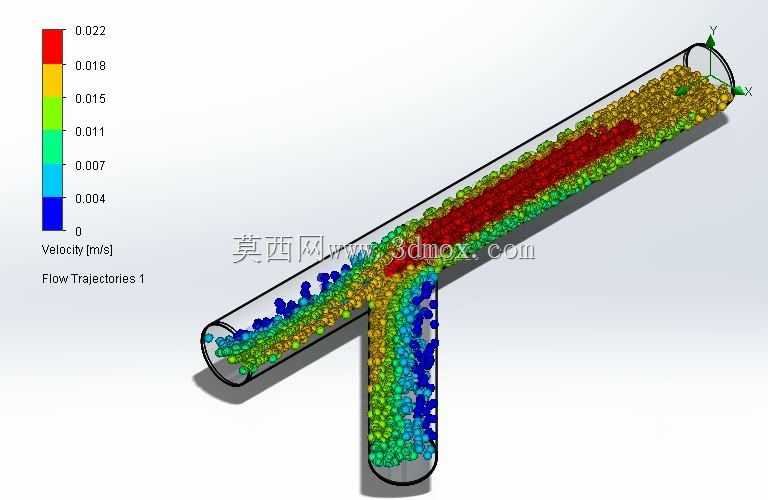

　　在化工流体输送、市政给排水、暖通空调管路布设等实际工程场景中，三通类分流管道是管路系统里极为常见的导流构件，这类构件的内部流场分布状态，会直接影响整个管路系统的输送效率、局部阻力损失，甚至会因局部流速突变引发管壁冲蚀、振动噪声等长期运行隐患。这款单入口双出口的三通管道流动分析模型，正是针对这类工程痛点搭建的仿真验证载体，可直观呈现流体在分流节点处的真实流动状态。从模型呈现的流迹结果来看，流体从斜向主管道流入后，在三通交汇位置会出现明显的流向拆分，一部分流体沿原轴向继续流动至同侧出口，另一部分流体转向90度进入垂直支管，不同区域的流速通过色阶清晰区分：交汇核心区流速达到峰值，贴近管壁的边界层区域流速明显降低，

　　支管入口处还存在小范围的低速涡流区，这一结果能为管路结构优化提供直接的数据参考。设计这类管路仿真模型时，首先要贴合实际工程的管路安装边界，主管道与支管采用等径圆管结构，交汇位置做平滑过渡处理，避免直角锐边带来的不必要局部阻力，建模过程中要严格保证管壁的曲面连续性，为后续流体网格划分提供合格的几何基础，同时要预留足够的入口段、出口段长度，避免边界条件设置过于靠近分流区影响仿真结果的准确性。从安装适配角度看，这类等径三通的接口尺寸可匹配同规格的标准管路法兰或焊接接口，不需要额外做变径处理就能直接接入现有管路系统，模型中呈现的流场分布结果，可帮助设计人员提前预判管路运行时的阻力分布，针对性调整支管接入角度、过渡圆角大小，

　　甚至在必要时增设导流结构，降低局部涡流带来的能量损耗与管壁冲蚀风险。对于从事管路设计、流体系统调试的工程人员来说，这类可视化的流场模型能把抽象的流体流动状态转化为直观的流速分布与轨迹展示，不用完全依赖现场调试就能提前发现结构设计的潜在问题，大幅减少管路系统的试错成本，尤其在涉及多支路分流的流体输送系统设计中，提前通过仿真验证流场合理性，能有效避免后期运行时出现分流不均、局部阻力过大、管路振动等常见问题。
