卧式承压储油罐体带支撑支座结构

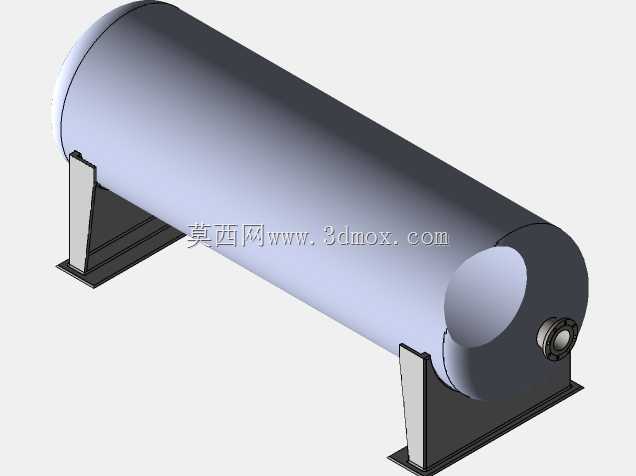

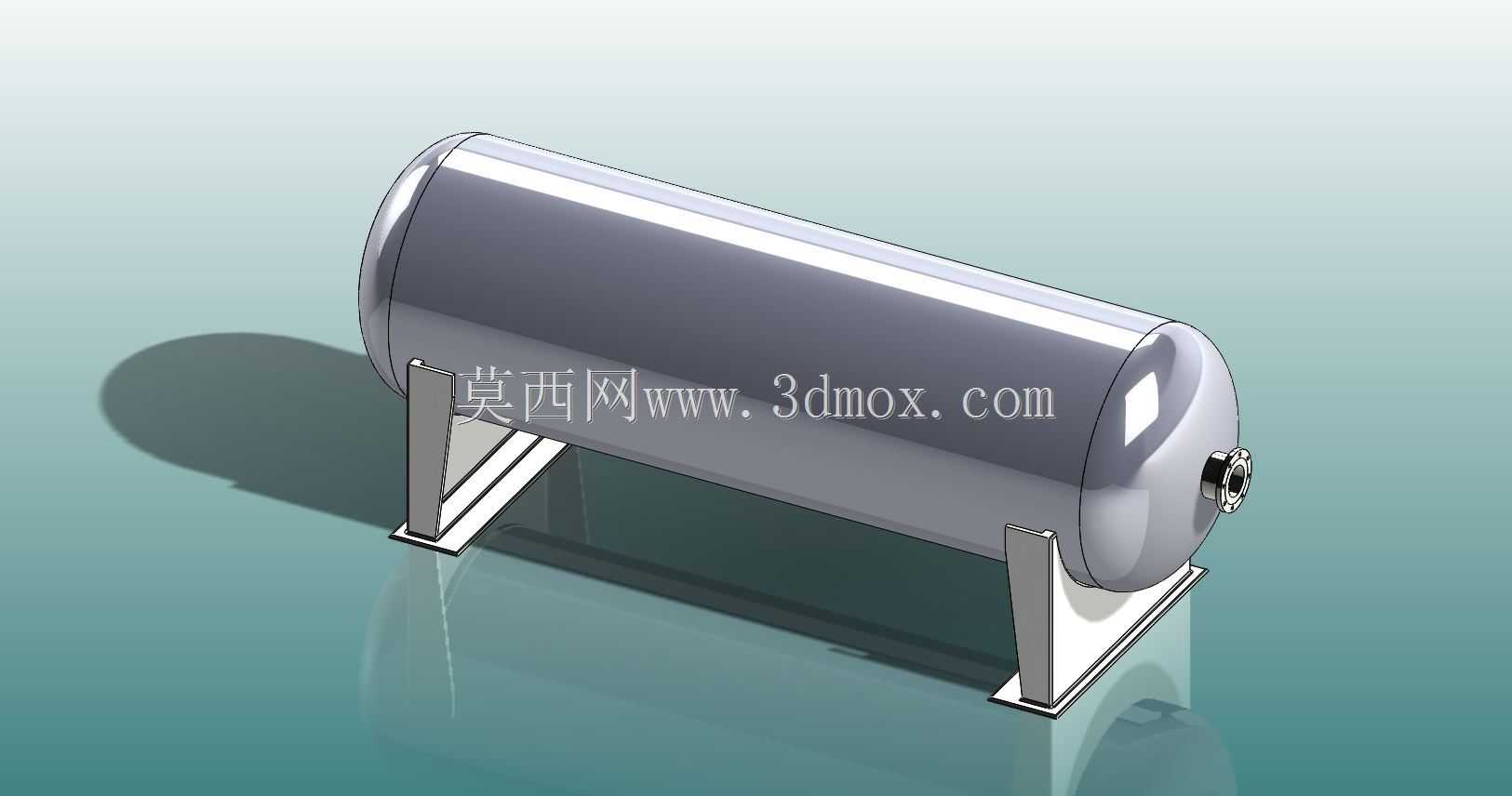

这类卧式储油罐体常应用在车间液压站供油单元、小型燃油中转站点、工程机械配套储油单元场景中，核心作用是存储液压油、柴油等工业用油，同时可作为油路系统的稳压缓冲容器，避免油泵供油时出现压力波动影响下游设备运行。罐体采用两端椭圆封头对接圆柱形筒身的结构形式，这种结构设计能在同等壁厚条件下承受更高的内部压力，相比方形储液箱应力分布更均匀，不会在边角位置出现应力集中导致的渗漏或变形问题。筒身两端的封头采用旋压成型工艺匹配筒身外径，焊接位置开坡口做全焊透处理，能满足常规0.6-1.6MPa的承压使用需求，罐体端部预留的法兰接口可直接对接油路管道、液位传感器、安全阀等配套附件，无需额外在罐体上开孔焊接，减少现场安装的加工工作量。配套的两个鞍式支撑支座采用折弯钢板焊接成型，支座底部带安装底板，底板上预留的螺栓孔可直接将罐体固定在混凝土基础或者设备机架上，安装时需要保证两个支座的水平度偏差控制在2mm以内，避免罐体长期受力不均导致焊缝开裂。设计时筒身长度和直径的比例控制在3:1左右，既保证足够的储油容积，又不会因为罐体过长导致运输、安装过程中出现挠度变形，支座的安装位置距离两端封头的距离为筒身直径的1/4，这个位置是罐体承重时弯矩最小的点位，能最大化降低罐体本身的结构应力。罐体表面做喷砂防锈处理后喷涂面漆，可适应多数工业车间的户外或半户外使用环境，筒身最低位置预留排污口，可定期排出罐底沉积的水分和杂质，保证输出油品的清洁度，避免杂质进入油路造成阀件卡滞、泵体磨损等故障。建模过程中对焊缝位置、安装孔位、接口尺寸都做了1:1还原，可直接用于储油单元的布局设计、安装干涉校验，也可作为同类承压储罐设计的参考原型，调整筒身长度、直径参数即可适配不同容积的储油需求。
