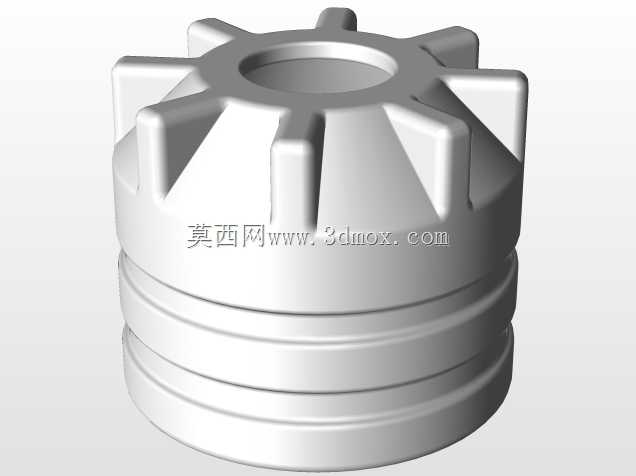

带防滑凸筋顶部接口储水罐体结构

该储水部件多用于小型净水处理单元、家用供水增压配套、实验室小型流体循环系统中，作为介质缓存与稳压的核心承载结构，日常工况下需要承受0.2-0.6MPa的静态水压，部分适配反渗透系统的场景还需耐受短时水锤冲击，因此结构设计上优先考虑密封可靠性与拆装便捷性的平衡。从结构细节来看，顶部周向均匀分布的8处径向凸筋，并非装饰性结构，而是为手动旋拧拆装设计的受力位，无需额外管钳类工具即可完成上盖与罐体的拆分，方便后续更换内部滤料、清理沉积杂质，凸筋的拔模角度设置为3°，既保证注塑或压铸成型时的脱模顺畅，也避免旋拧时棱角割手，凸筋的径向突出高度控制在12mm，既保证足够的施力力矩，也不会因突出过多造成安装空间的额外占用。罐体主体采用三段式环筋加强结构，两道环形凸起沿罐体轴向等距分布，在不额外增加整体壁厚的前提下，将筒体的径向抗变形能力提升40%以上，可有效避免长期承压下筒体出现鼓胀变形，环筋的圆角半径设置为R2，减少应力集中点，避免长期交变压力下出现疲劳开裂。顶部的中心接口为标准内螺纹接口，可适配常规4分或6分供水管道，接口端面预留有1.5mm深的密封槽，可嵌入O型橡胶密封圈实现端面静密封，相比传统螺纹密封的形式，密封可靠性更高，且多次拆装后不会因螺纹磨损出现渗漏问题。安装边界上，该罐体的最大外径为110mm，总高度为145mm，底部为平整平面，可直接放置于设备舱内的水平安装面，也可通过配套的固定卡箍实现壁挂安装，安装时需预留顶部至少80mm的操作空间，满足手动旋拧上盖的操作需求，周向预留20mm的管路接驳空间即可。设计过程中针对壁厚做了均匀化处理，整体壁厚控制在3.5mm，相邻结构的壁厚差不超过1mm，避免注塑成型时出现缩痕、气泡等缺陷，同时也保证了整体重量的轻量化，单个成品重量控制在200g以内，降低设备整体负载。在流体路径设计上，罐体内部为平滑圆弧过渡，无直角死角，可避免水体长期滞留形成微生物滋生死角，内部容积约为1.2L，可满足小型系统的缓存需求，进水与出水的流向设计为下进上出，可保证水体在罐体内充分停留，适配过滤、稳压等不同功能需求。
