反渗透PE管路快接三通接头结构设计

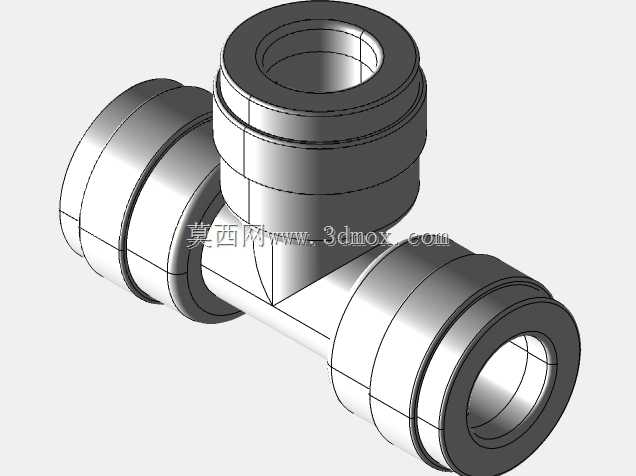

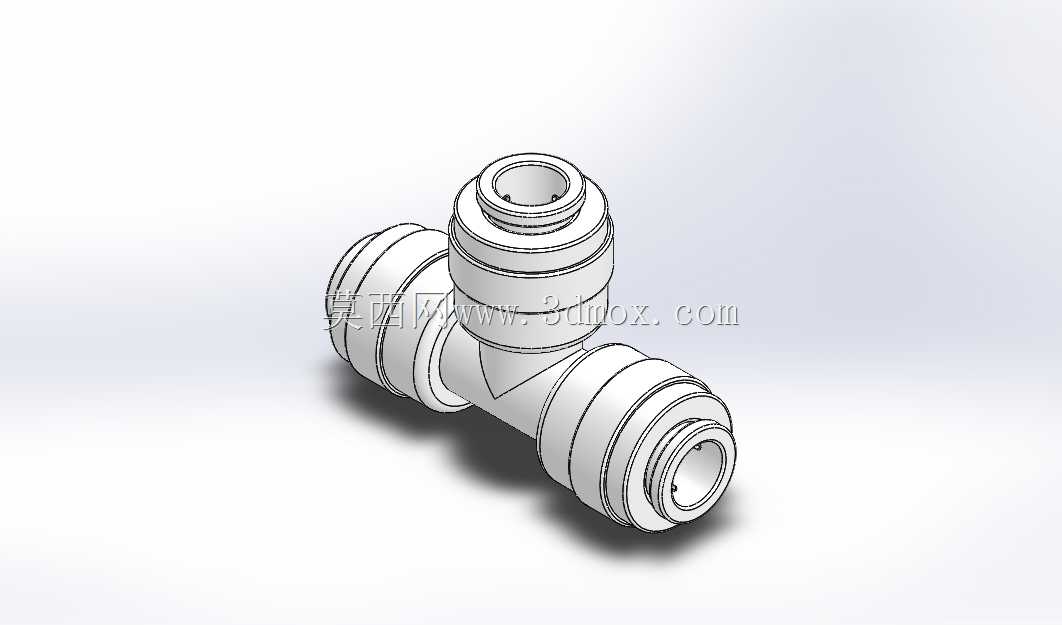

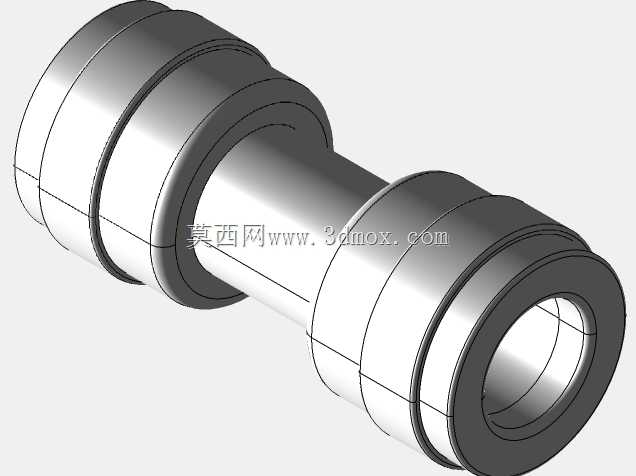

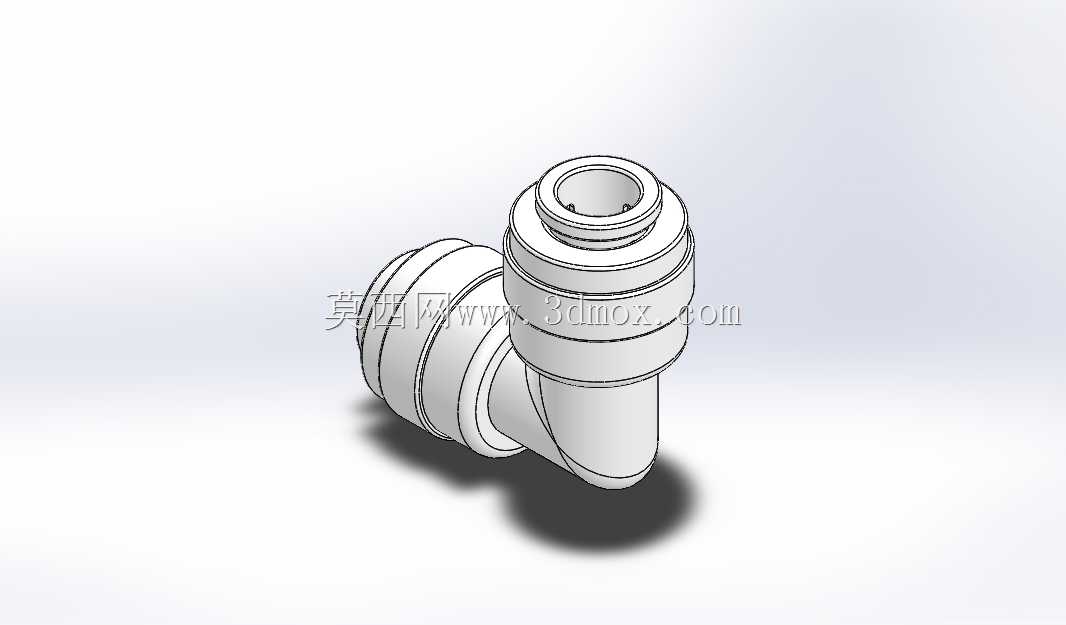

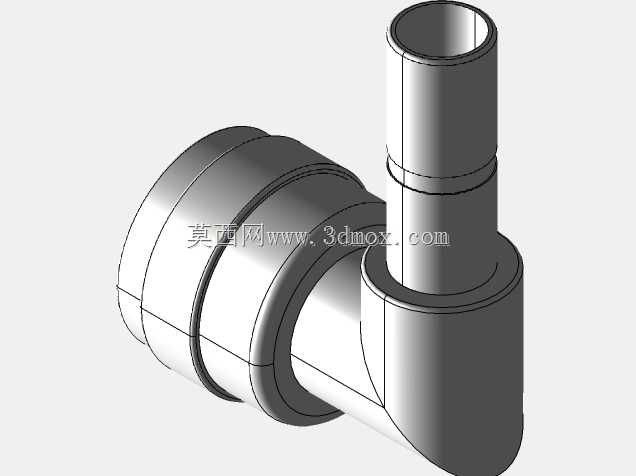

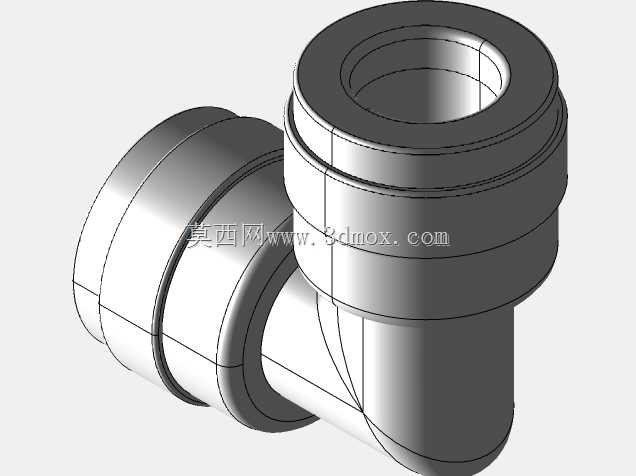

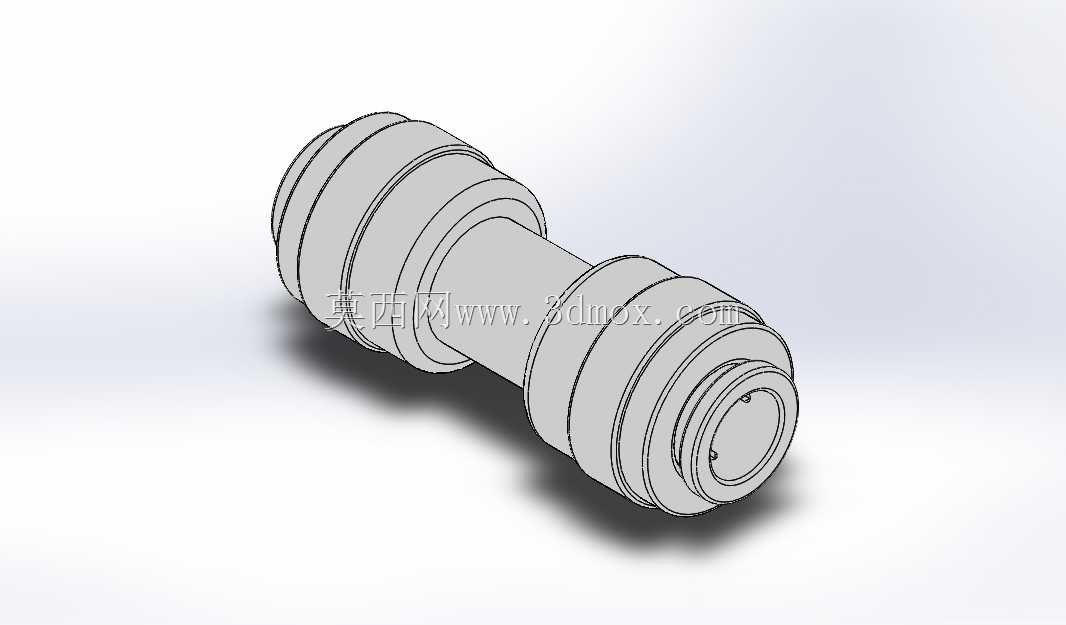

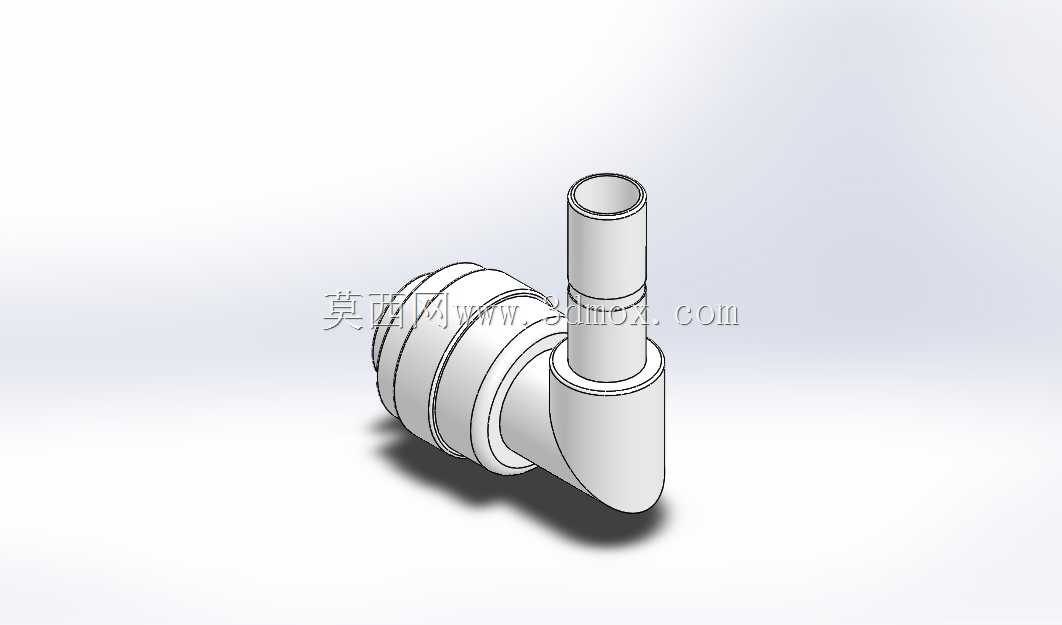

这款三通快接接头主要适配净水处理设备中反渗透过滤单元的PE管路布设场景，在家用纯水机、商用净水设备、小型水处理终端的管路连接环节中，承担三路PE管路的分流、连通作用，替代传统的螺纹粘接式接头，省去管路粘接、缠生料带的繁琐工序，大幅提升现场装配与后期维护的效率。从实际使用场景来看，这类接头常布置在反渗透膜壳出水端、滤芯组之间的管路衔接位置，需要长期承受0.1-0.6MPa的管路静水压力，同时要适配净水设备内部紧凑的安装空间，因此在结构设计阶段就做了针对性的优化。接头三个接口均采用快接锁紧结构，内部集成了锁紧卡爪、O型密封胶圈、定位止挡三个核心功能部件，PE管插入接口时，管端顶到内部止挡台阶后，卡爪会自动卡紧PE管外壁的环形咬合区域，配合胶圈实现径向密封，即使管路存在轻微的轴向窜动，也不会出现渗漏、脱管的问题，每个接口都具备独立的锁紧与密封能力，单路拆装不会影响另外两路的连接状态，后期更换滤芯或者调整管路走向时，只需要按下接口处的释放压圈，即可拔出PE管，无需截断管路。外形上采用等径三通的对称式布局，三个接口的轴线呈T型分布，接口外径做了圆弧过渡处理，没有尖锐的棱角，避免安装时刮伤周边的线束或者其他管路，整体外轮廓尺寸控制紧凑，三个方向的安装预留空间只需要留出大于接头本体半径10mm的操作空间即可，不需要额外的安装固定位，直接串接在管路中就能依靠管路自身的支撑保持稳定。建模过程中对内部的密封槽尺寸、卡爪的倾斜角度、止挡台阶的深度都做了参数化定义，卡爪的齿形角度设置为15度，既保证插管时的顺畅度，又能在管路受内压向外推的时候形成越楔越紧的锁紧效果，密封槽的深度按照线径1.5mm的O型圈做30%的压缩量设计，确保在常规工作压力下的密封可靠性，同时避免压缩量过大导致插管阻力过高。接头本体的壁厚按照2.5mm设计，选用食品级PP材质的力学参数做结构强度校核，在1MPa的爆破压力测试工况下，本体不会出现开裂、变形的问题，完全满足净水设备的管路耐压要求。在安装边界上，三个接口的适配管径为1/4英寸PE管，插管深度统一为15mm，现场安装时只需要将PE管切口剪平，垂直插入到止挡位置即可完成连接，不需要额外的紧固件或者密封辅料，相比传统接头能减少60%以上的装配时间，同时降低因为人工操作不当导致的密封失效风险。
