多法兰连接空间弯管管路组件

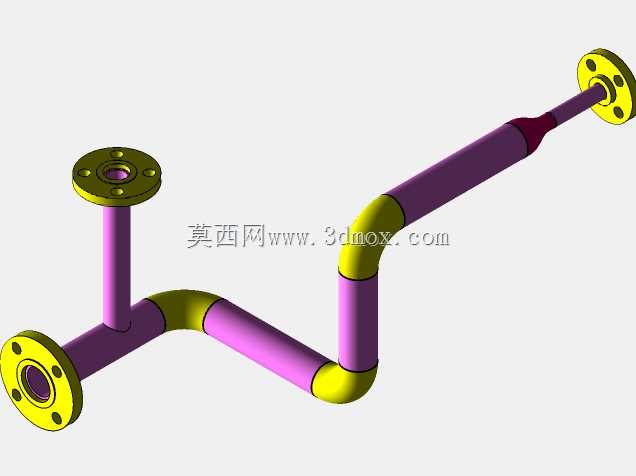

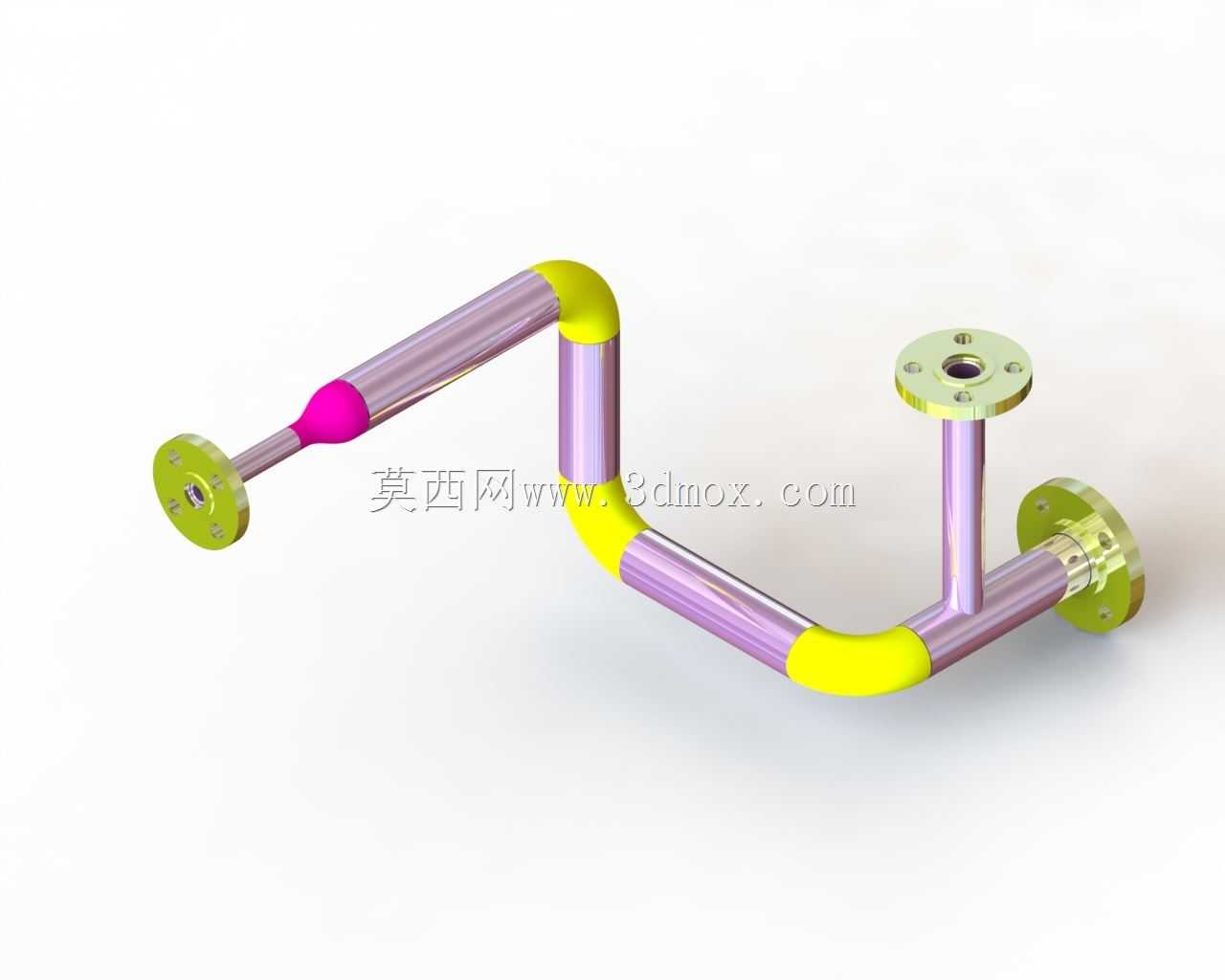

该管路组件多用于流体输送系统中需要避让周边设备、完成多工位介质转接的场景，常见于化工流体输送单元、中小型液压动力站、实验台流体循环系统的管路布设环节，可在有限安装空间内完成三个不同方位接口的介质连通，无需额外增加转接接头，减少管路泄漏点。组件整体为空间弯折结构，三段弯折段分别对应三个法兰接口的安装方位，弯折处采用圆弧过渡设计，避免直角弯折带来的介质流阻骤升问题，同时降低管路内部介质冲刷造成的局部磨损，延长管路整体使用寿命。三个法兰接口均采用标准圆形法兰结构，法兰盘上预留均匀分布的螺栓安装孔，可直接与对应通径的设备接口、管路法兰完成对接，安装时无需额外加工适配接口，降低现场安装的加工工作量。管体部分采用等通径设计，全程通径保持一致，避免通径突变造成的介质压力波动，适配水、液压油、低压气态介质等多种常见工业流体的输送需求。设计阶段优先考虑安装边界的适配性，整体外轮廓的最大外接矩形尺寸可适配多数紧凑型设备的内部安装空间，弯折段的转弯半径经过校核，既满足管路弯折的工艺要求，也避免转弯半径过大造成的空间占用过多问题，同时管体与法兰的连接位置做了加强过渡处理，避免长期使用过程中接口位置出现应力集中开裂的问题。管路上集成的滑阀结构可直接控制对应支路的介质通断，无需在该支路额外加装独立截止阀，进一步压缩管路整体占用空间，减少管路连接节点，降低系统整体的泄漏风险。滑阀的操作端位置经过布局优化，安装完成后操作端处于便于人员操作的方位，无需额外加装操作延长机构，日常运维过程中可直接完成阀门启闭操作。管路表面的不同色标区域可用于区分不同介质流向或管路功能分区，方便现场运维人员快速识别管路属性，降低运维过程中的误操作概率。建模过程中严格遵循管路布线的工程规范，所有弯折段的曲率、法兰的安装面平面度、螺栓孔的位置度均符合对应工业管路的设计标准，可直接用于管路排布的干涉校验、安装工艺模拟，也可作为同类型管路设计的参考模板，帮助设计人员快速完成复杂空间管路的布局设计，减少重复建模的工作量。
