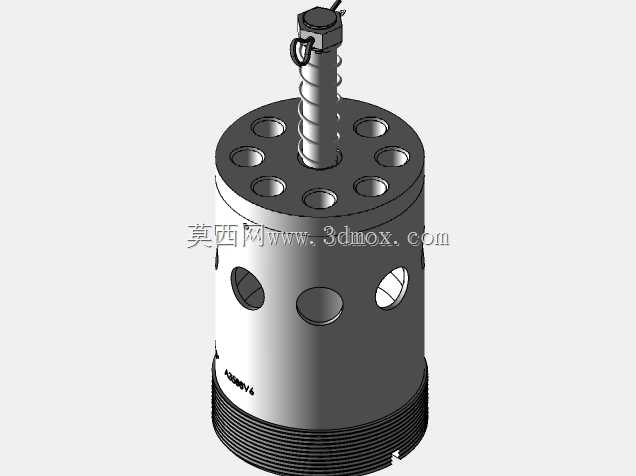

容器底部法兰连接内螺纹溢流阀结构

这类溢流阀的安装场景集中在承压类容器的底部接口，采用带内螺纹的法兰式结构实现与罐壁的刚性连接，日常工况下承担介质填充、抽出过程的压力平衡，也可在蒸汽均衡作业中作为超压泄放的核心部件。从实际工程应用反馈来看，该结构的流道设计优先保障大流量通径，运行过程中能维持极低的压降表现，可大幅减少泵入口管线的气蚀风险，尤其适配液化石油气、丙烷这类易汽化介质的储运容器工况。设计阶段针对蒸汽空间立管配套场景做了专项适配，要求配套立管的最小内径不得小于阀门螺纹尺寸的两倍，从结构根源上避免介质流向入口时出现节流问题，防止因流道截面突变引发的压力波动、噪音及阀瓣冲蚀损伤。法兰连接的结构形式给现场检维修作业留出了足够操作空间，不需要拆解周边大范围管线即可完成阀芯更换、密封件检修等操作，在火灾等极端工况下，法兰结构的刚性连接可实现阀门的完全封闭，对罐内介质形成可靠隔离保护。该结构的核心设计亮点在于阀体与外部管道、阀门之间不存在直接硬连接，管道安装过程中产生的装配应力、运行过程中的管线振动位移都不会直接传递到溢流阀本体，能有效避免阀座密封面错位、阀杆卡滞等常见故障。建模过程中严格遵循法兰安装的边界尺寸要求，内螺纹的配合公差、法兰密封面的平面度、阀瓣开启行程的限位结构都做了精准还原，流道部分的曲面过渡完全按照流体仿真优化后的轮廓绘制，可直接用于后续的工程出图、装配干涉校验以及工况模拟计算。
