Leser439型填料旋钮式安全泄压阀结构

这款安全泄压阀的设计围绕小通径管路的过压防护需求展开，日常多应用在实验室高纯气体管路、小型液压试验台、精密仪表供气支路这类对压力控制精度要求高、安装空间紧凑的场景中，当管路内部介质压力超过设定阈值时，阀瓣会自动抬升泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路超压引发的密封失效、仪表损坏甚至管路爆裂风险。

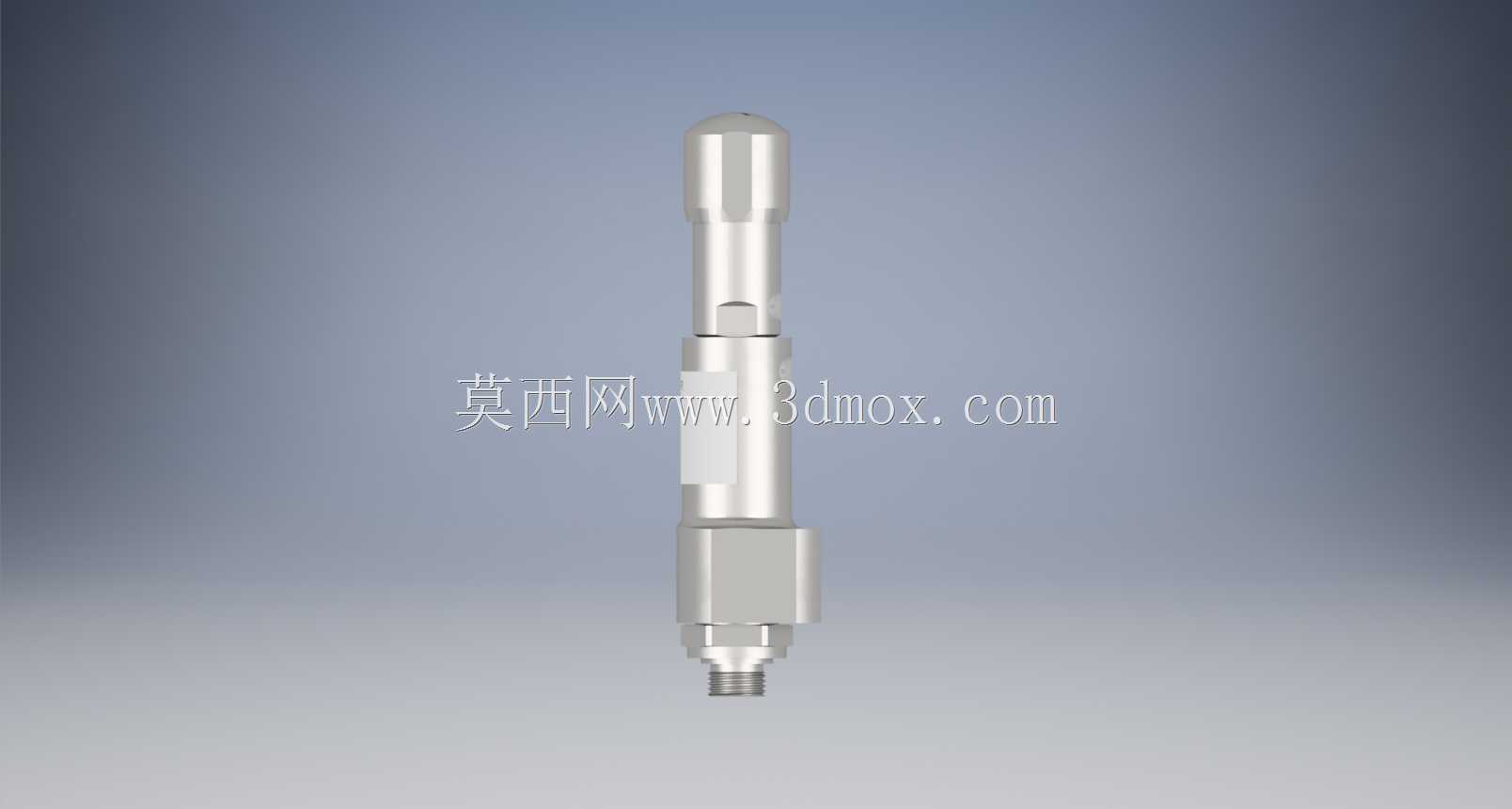

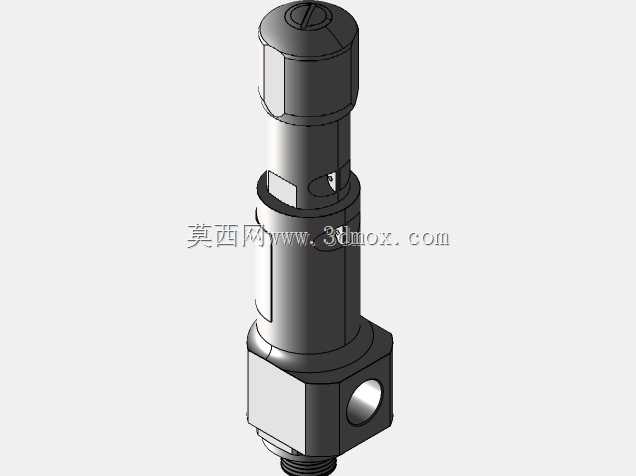

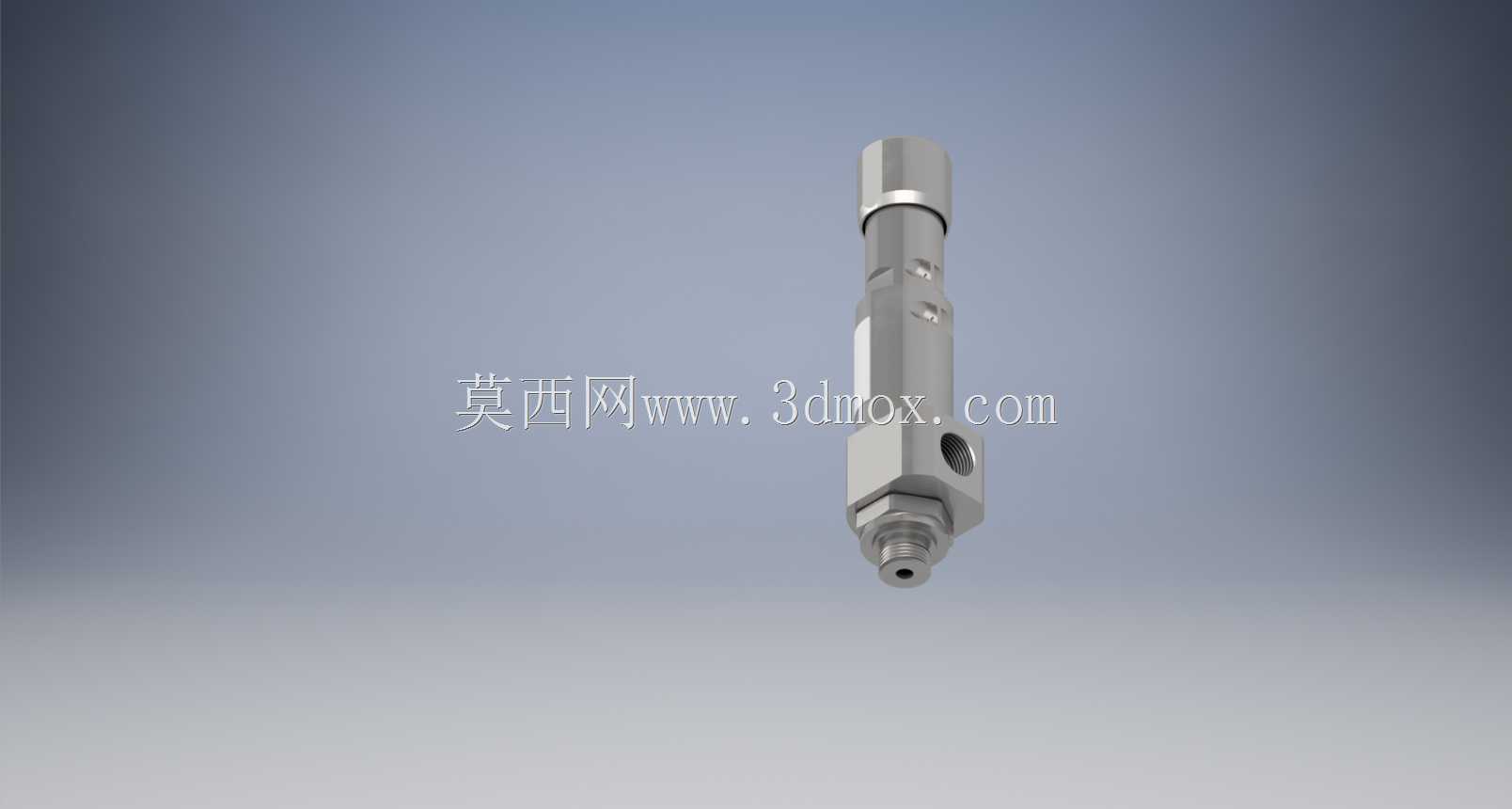

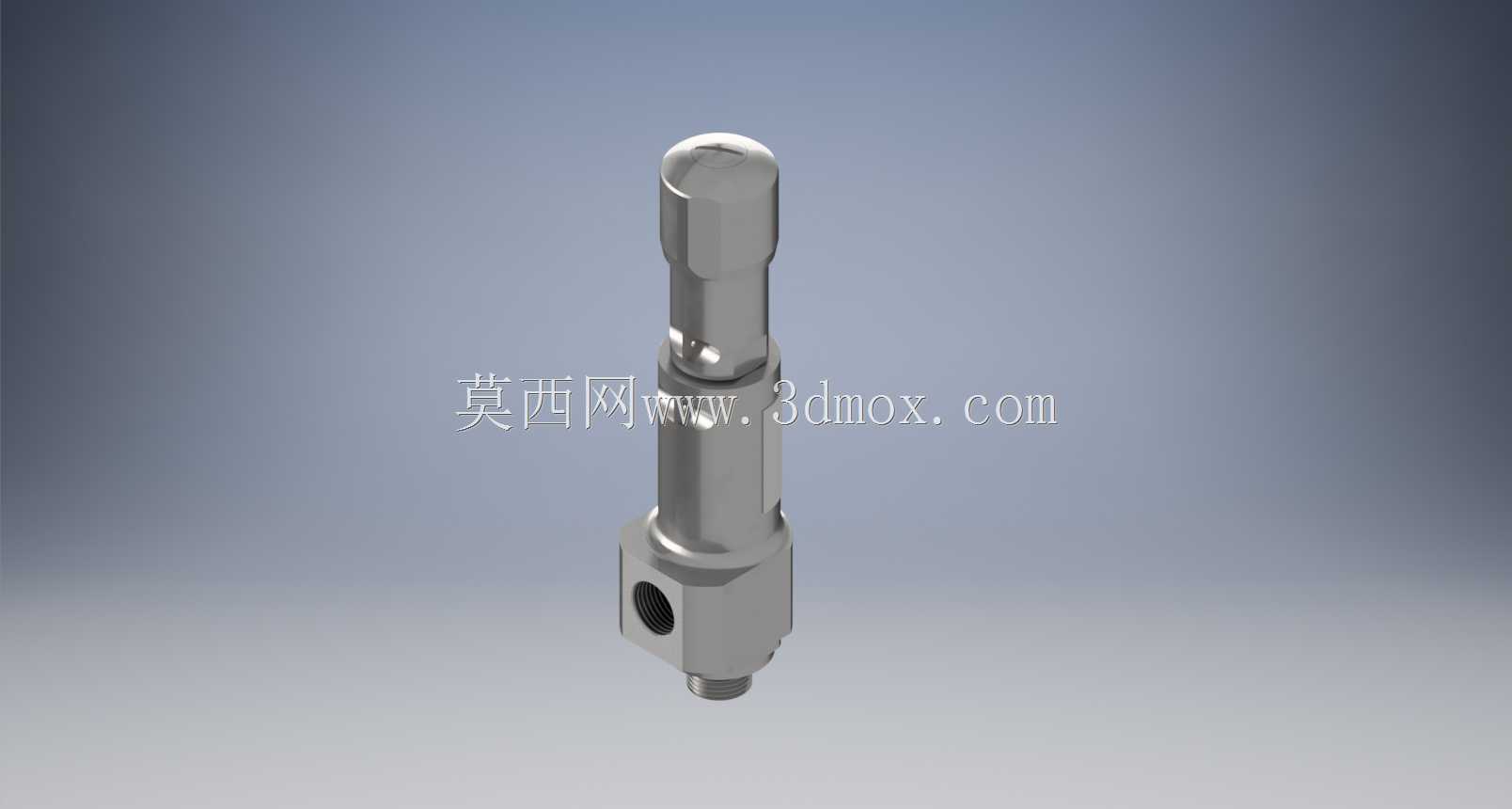

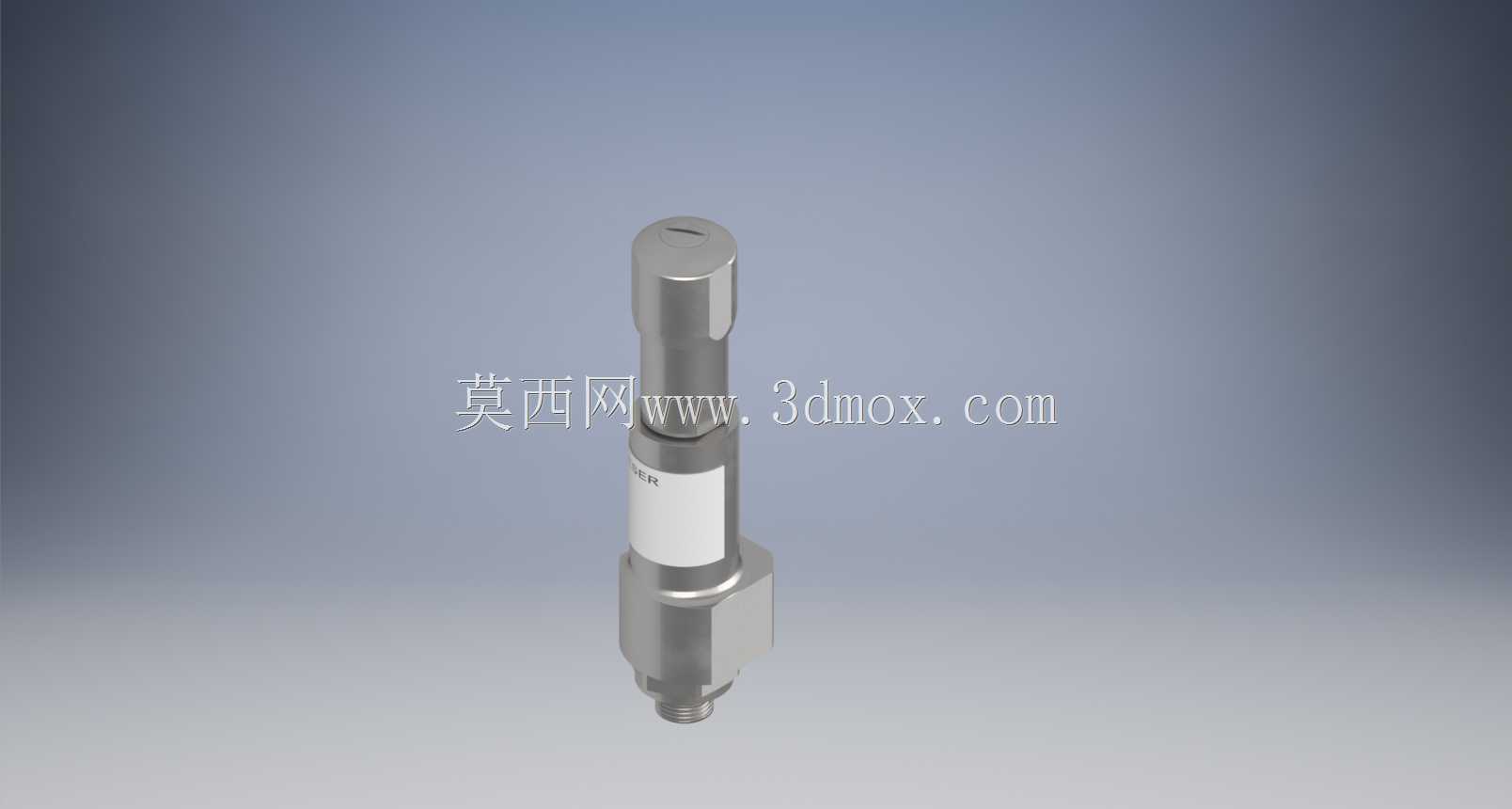

从结构设计逻辑来看，这款阀采用填料旋钮H4常规结构，顶部的旋钮结构直接关联压力设定调节功能，旋转旋钮时可通过内部阀杆的轴向位移调整弹簧预紧力，以此改变阀门的开启压力值，填料密封结构布置在阀杆与阀体的配合间隙处，相比普通橡胶圈密封，更适配有轻微温度波动的介质工况，能长期避免介质从阀杆配合位置出现外泄漏，同时旋钮表面做了滚花防滑处理，现场调试时无需额外工具即可完成小范围压力微调，操作便利性更强。阀体下部采用外螺纹连接端，适配常规小通径工业管路的安装标准，安装时无需焊接，直接通过螺纹旋入对应管路接口即可，整体轴向尺寸紧凑，径向占用空间小，即使在密集排布的仪表管路群中也能顺利安装，不会和周边阀件、管路产生安装干涉。

建模过程中对各部件的配合边界做了精准还原，阀瓣与阀座的密封面配合公差、阀杆与填料腔的同轴度要求、弹簧的安装预压行程都做了对应结构体现，阀体中部的六角结构专门适配标准扳手的夹持尺寸，方便现场安装时施加拧紧力矩，不会因为夹持位置不合理导致阀体变形。整体金属结构的材质适配常规水、压缩空气、低压惰性气体等常见工业介质，密封面的结构设计能保证回座后的密封可靠性，避免泄放后出现持续内漏的问题。不同于大口径安全阀的法兰连接、大弹簧结构，这款小通径泄压阀的结构更轻量化，运动部件的质量更小，压力响应速度更快，在压力波动幅度小但超压风险敏感的管路场景中，能更快触发泄放动作，减少压力超调对下游精密设备的冲击。
