内螺纹连接手动闸阀结构设计

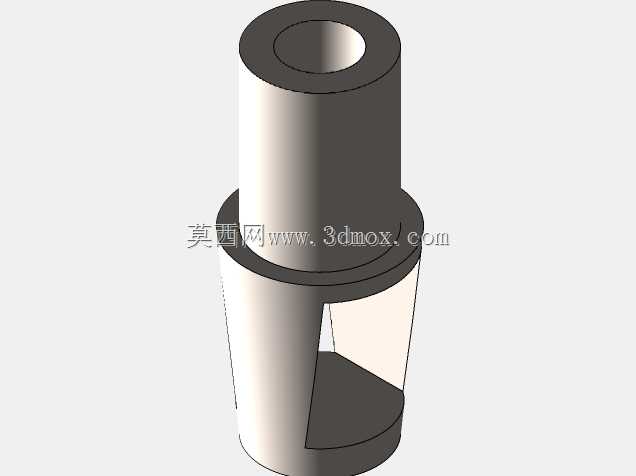

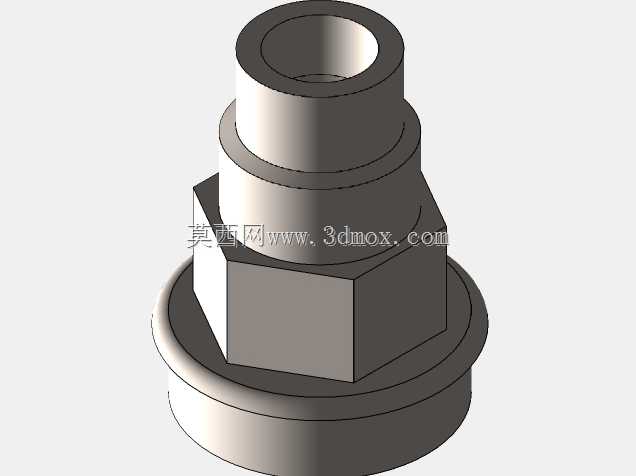

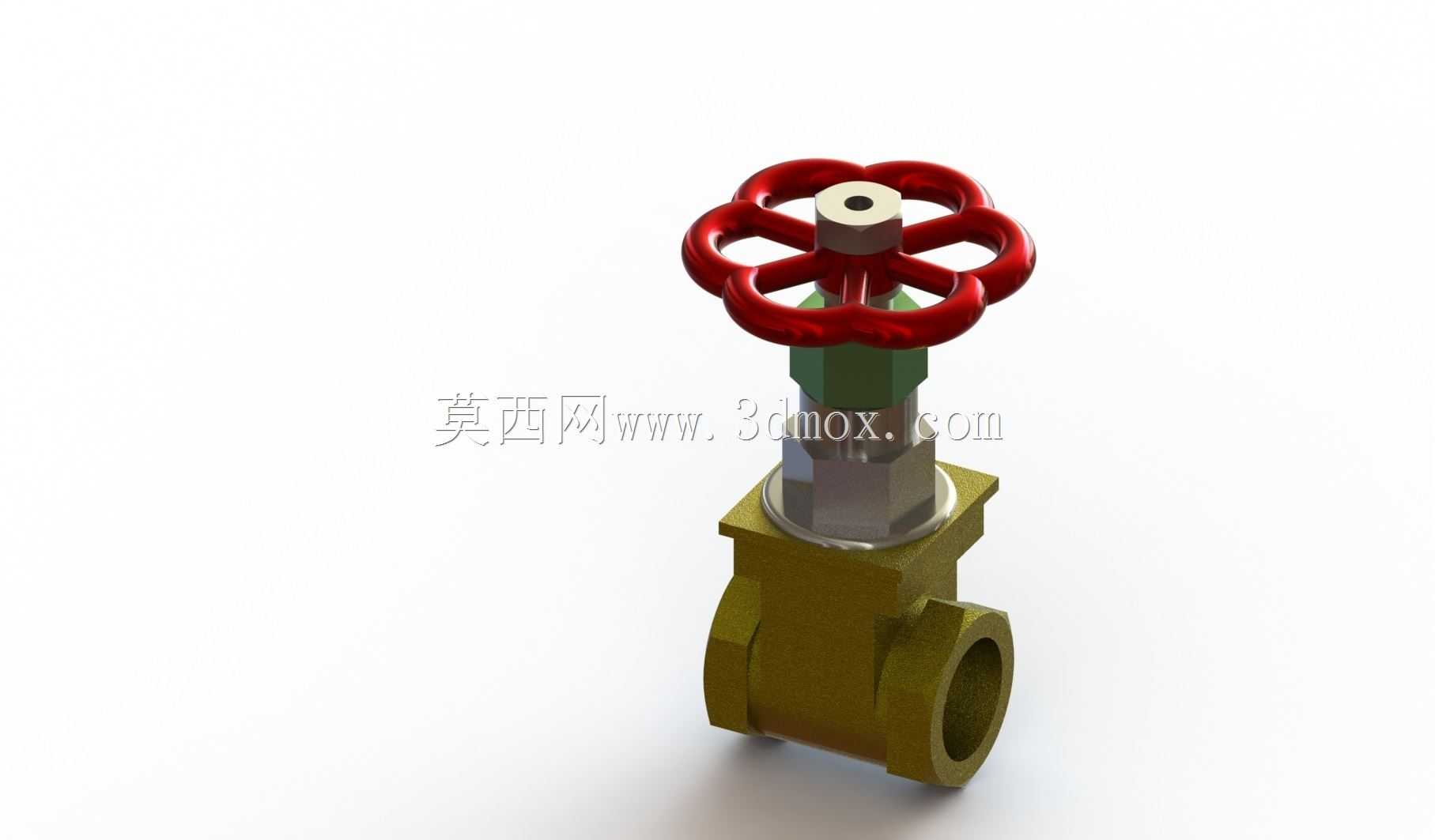

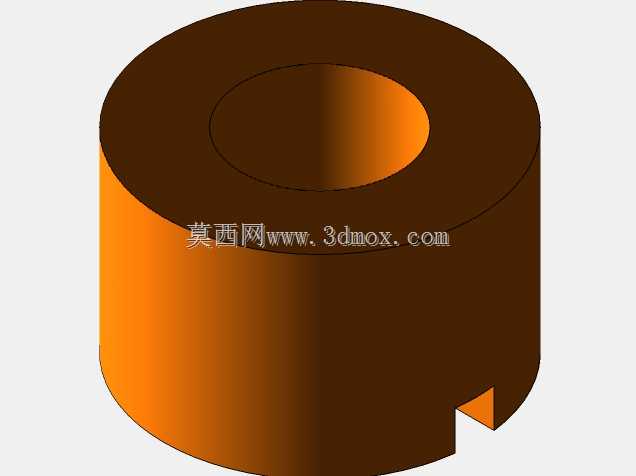

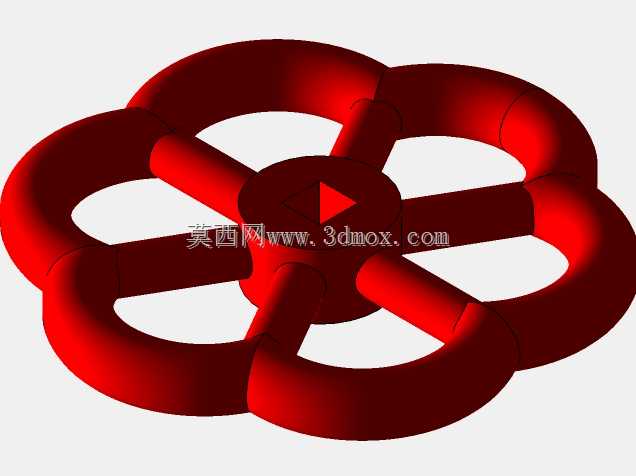

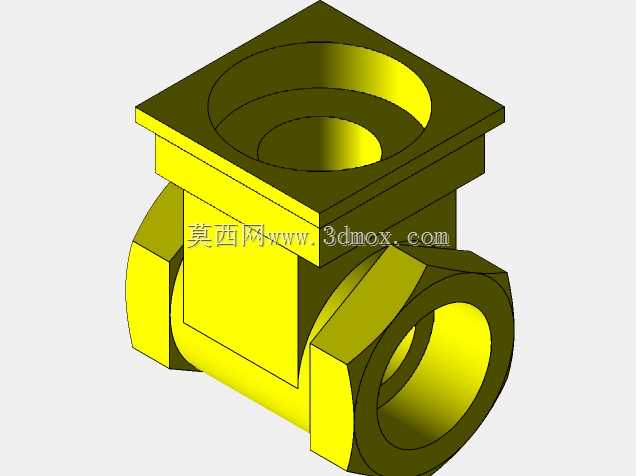

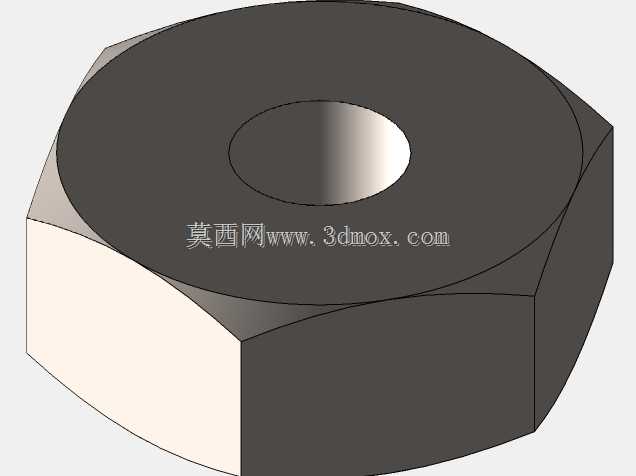

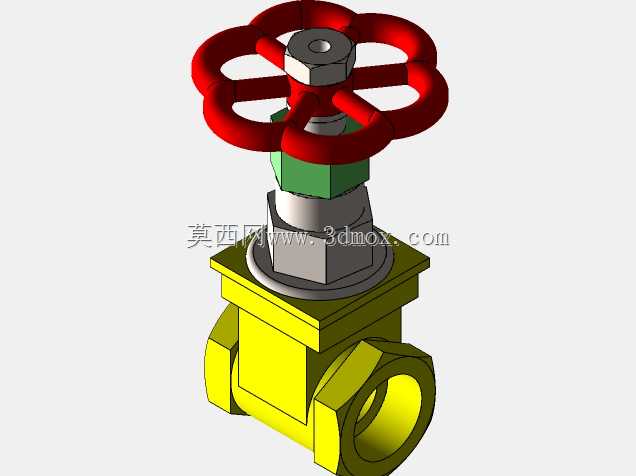

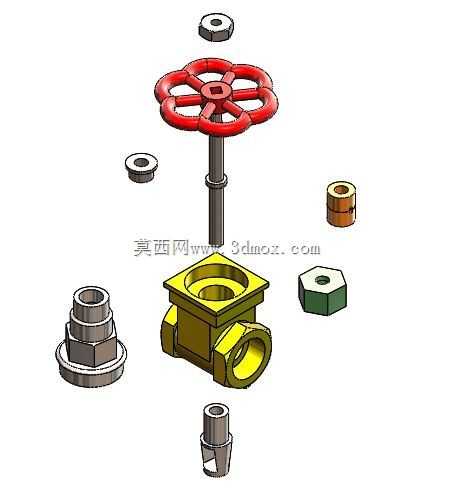

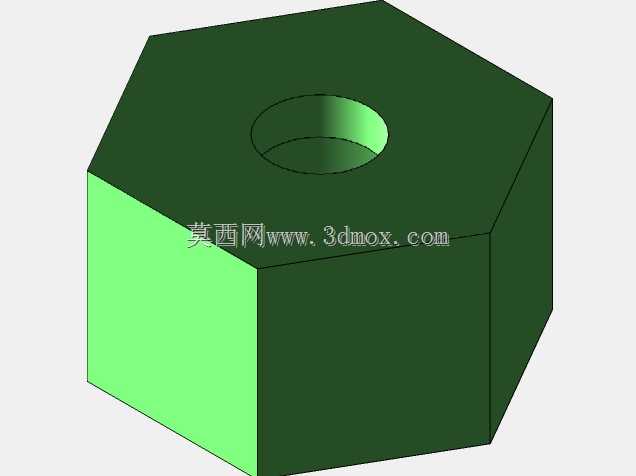

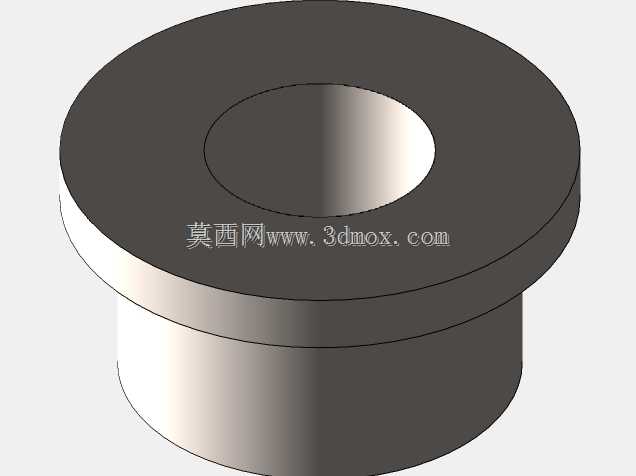

这款手动闸阀主要应用于低压民用给排水、小型液压站油路、暖通循环水支路等需要截断管路介质的场景，核心作用是通过闸板的升降实现管路通断控制，不具备流量调节功能，仅作全开或全关工况使用，可适配水、润滑油、无腐蚀性低压气体等常规介质。从结构设计来看，整体采用直通式流道布局，介质流经阀体时无明显转向，流阻远小于同口径截止阀，全开状态下介质对密封面的冲刷程度更低，适合长期保持通断状态的管路节点。阀体采用黄铜材质的等径内螺纹接口，接口尺寸匹配常规民用4分水管通径，安装时无需额外焊接法兰，直接通过管螺纹缠生料带即可拧入对应管路，安装边界预留了手轮操作空间，手轮外缘到阀体中心的距离控制在合理范围，安装后无需额外预留过大操作间隙，狭小管路井道内也能完成手动开关操作。设计时将阀杆设置为暗杆结构，阀杆升降过程中不会突出手轮上方，整体外轮廓高度更紧凑，避免了明杆阀杆外露易积灰、锈蚀的问题，手轮采用梅花式轮辐结构，五个受力凸起位置刚好匹配人手握持施力的角度，开关操作时无需借助扳手，徒手即可施加足够扭矩完成密封副的压紧。阀盖与阀体的连接采用六角压紧结构，密封面处设置成型填料密封，阀杆升降过程中填料始终保持压紧状态，可有效避免介质沿阀杆间隙渗漏，日常维护时仅需拧紧阀盖压帽即可补偿填料磨损量，无需整体拆解阀门。闸板采用平行式密封结构，关闭时依靠手轮施加的轴向压力将闸板压紧在阀座密封面上，密封副的贴合度经过结构公差匹配，可满足低压工况下的零渗漏要求，同时闸板的升降行程经过精确计算，全开时闸板完全提升至阀腔上部，不会遮挡流道通径，避免长期使用后介质中的杂质卡在闸板与阀座之间造成密封失效。整体外形的各部位倒角均做了工艺性处理，没有尖锐棱角，既符合五金件的加工工艺要求，也能避免安装操作时划伤施工人员，阀体底部的结构加强筋在不增加过多壁厚的前提下提升了阀体承压能力，可承受1.6MPa的常规工作压力，满足多数民用及小型工业低压管路的使用要求。
