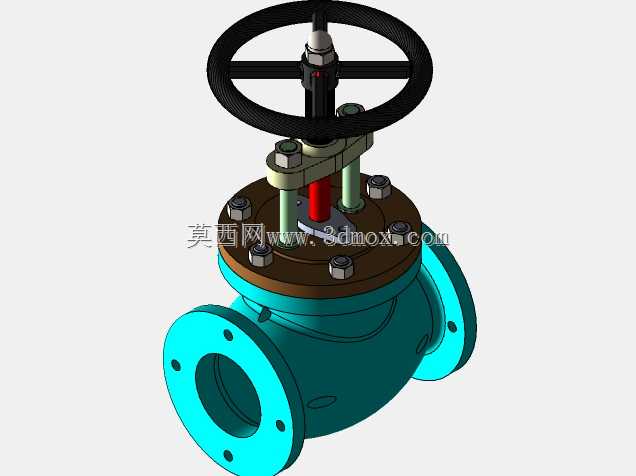

法兰连接手动截止阀结构设计

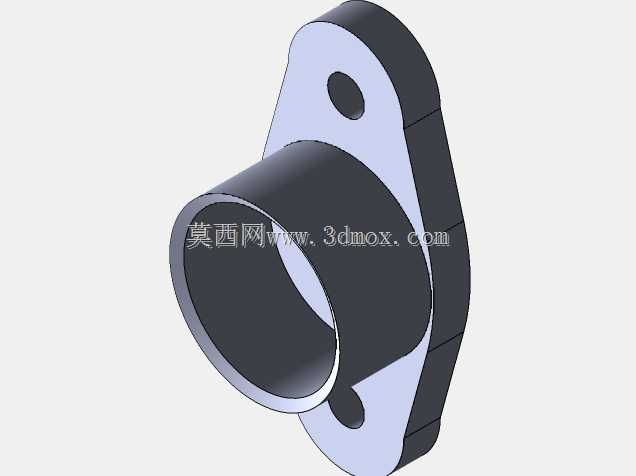

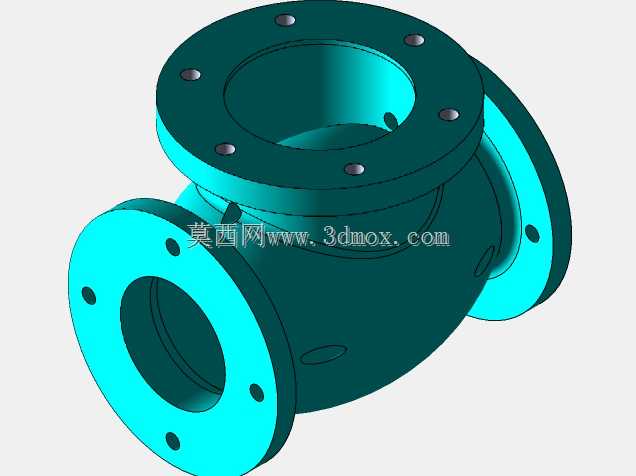

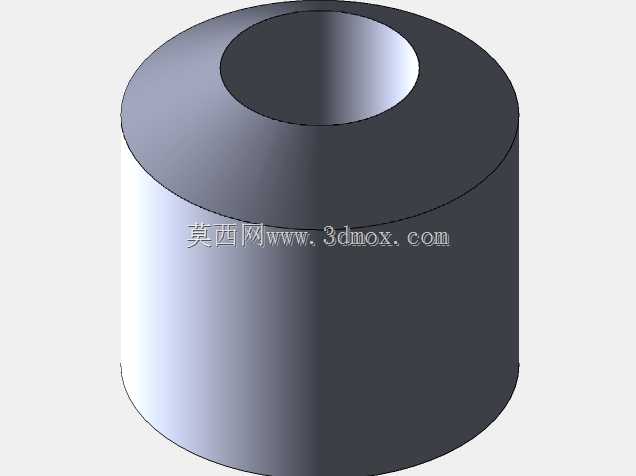

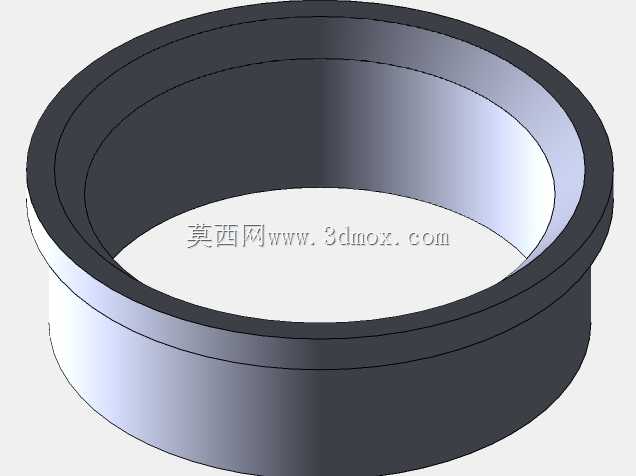

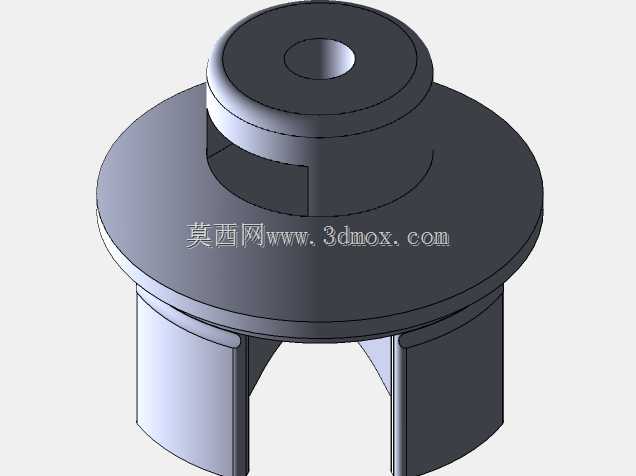

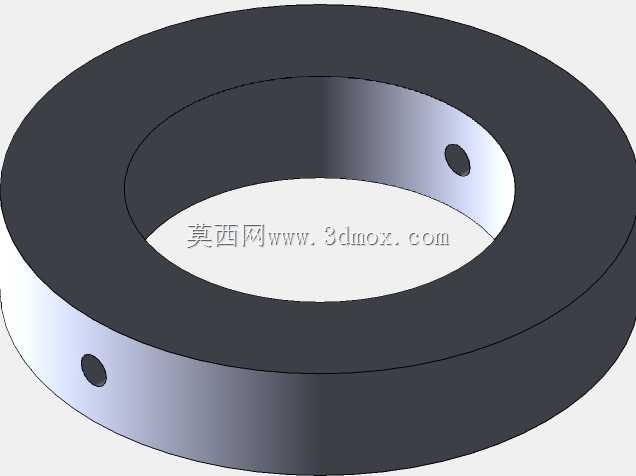

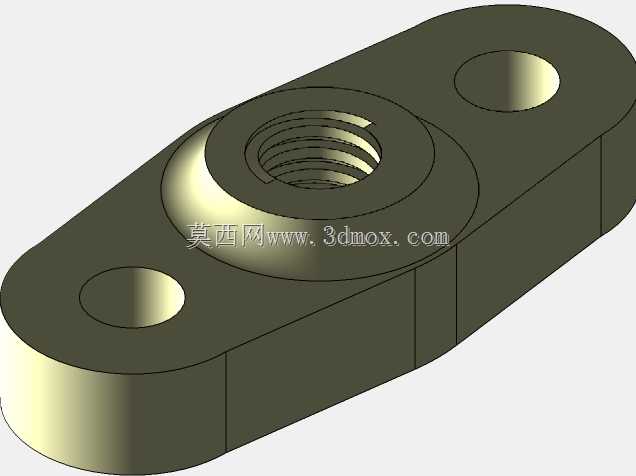

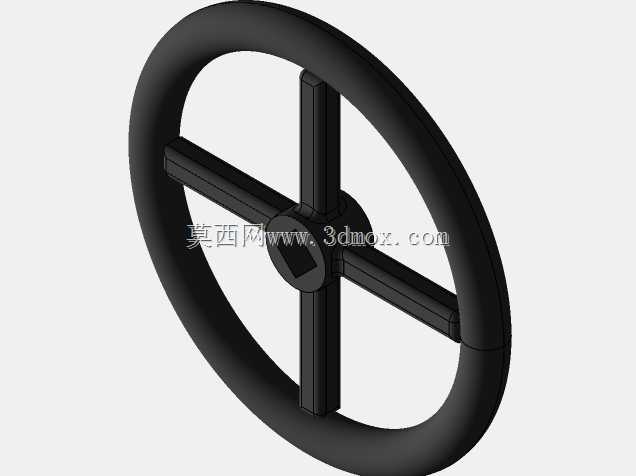

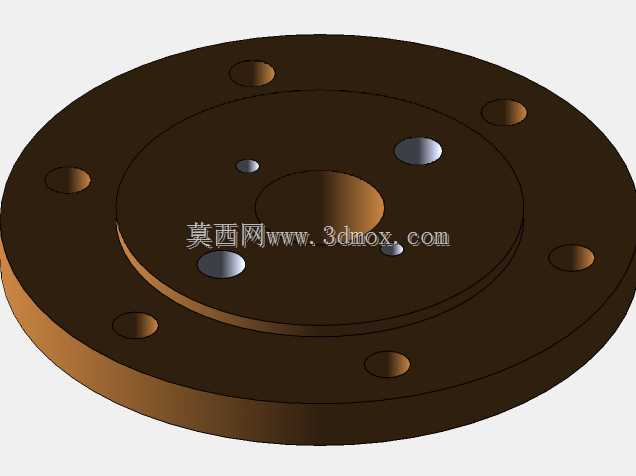

在市政给排水、化工流体输送、暖通空调循环水、工业工艺管路等场景中，手动截止阀是应用频次极高的管路通断控制部件，这款法兰式手动截止阀的建模完全围绕实际工程安装与使用需求展开，没有冗余的装饰性结构，所有特征都对应实际加工与装配逻辑。从安装边界来看，阀体两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径均匹配同公称通径的管路法兰标准，安装时无需额外加工转接件，可直接与对应压力等级的管道法兰对接，阀体流道采用直通式铸造结构，流道内壁做了平滑过渡处理，能减少流体通过时的局部阻力损失，降低管路运行的能耗。顶部的操作手轮采用轮辐式结构，直径经过力矩匹配设计，操作人员无需借助加力杆即可在额定工作压力下完成启闭操作，手轮与阀杆之间设置了防松定位结构，避免长期操作后手轮出现松脱偏移。阀杆与阀体之间的密封结构采用多层填料压盖设计，压盖通过对称布置的螺栓压紧填料，可在管路带压状态下微调压盖压紧力，补偿填料磨损带来的密封间隙，无需停机拆解就能解决阀杆位置的渗漏问题，这一设计完全贴合工业现场不停机运维的实际需求。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，关闭时只需较小的密封比压就能实现可靠截断，同时能减少密封面的冲刷磨损，延长阀门的检修周期。建模过程中严格遵循机械设计的公差配合逻辑，阀杆的升降行程、手轮的转动圈数与阀瓣的启闭位置完全对应，填料腔的尺寸、压盖的退让间隙、螺栓的装配空间都预留了足够的操作余量，不会出现实际装配时工具无法伸入、零件干涉卡滞的问题。整体结构没有采用复杂的电动、气动驱动部件，完全依靠手动操作，可靠性高，对使用环境的适应性强，在没有气源、电源的野外管路、井下管路场景中也能正常使用，日常维护仅需定期更换填料、检查密封面磨损情况即可，运维成本远低于驱动类阀门。阀体的外部结构做了均匀的壁厚过渡，避免铸造过程中出现壁厚差过大导致的缩松、应力集中问题，中法兰位置的螺栓布置均匀对称，压紧时能让中法兰垫片受力均匀，防止出现局部渗漏。
