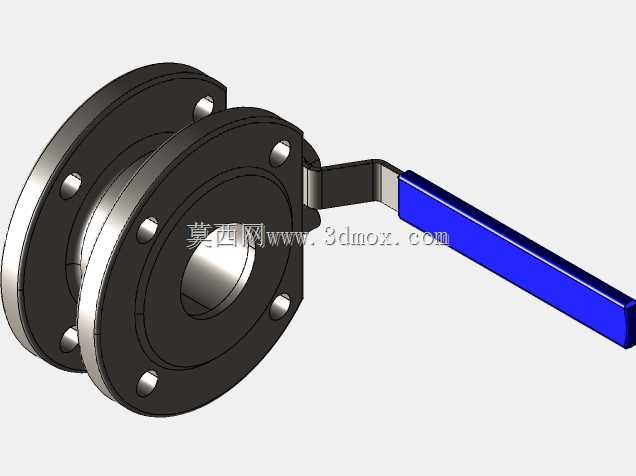

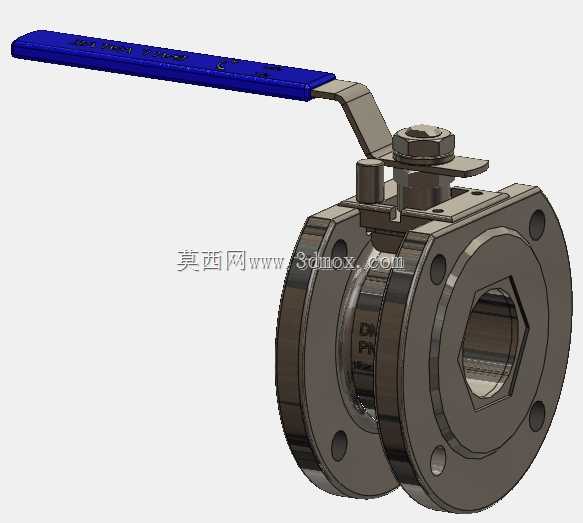

DN50PN16法兰紧凑型对夹式球阀结构

这款法兰紧凑型球阀主要面向公称通径50mm、公称压力16bar的工业管路场景，常见于给排水主管支路截断、暖通循环水系统、中小型化工流体输送管路、压缩空气管网的节点控制环节，相比同压力等级的常规法兰球阀，其对夹式薄型阀体结构能大幅压缩管路安装的轴向占用空间，在设备集成度高、管路排布紧凑的撬装设备、模块化机组内部有很高的适配性。从功能特性上看，该阀采用手动杠杆式手柄驱动，手柄带明确的开关位标识，90度回转即可实现全开全关动作，操作力矩小，日常运维无需额外辅助工具，阀杆位置设置了防吹出结构，避免带压操作时阀杆脱出引发介质泄漏，球体采用通孔式流道设计，全开状态下流道与管路内径基本匹配，流体阻力系数远低于截止阀、闸阀类截断产品，能减少管路输送过程的压损，降低流体输送的动力损耗。设计过程中优先考虑了安装边界的适配性，阀体两端采用法兰对接的密封面结构，无需额外配置长螺栓组，直接夹持在两端管路法兰之间即可完成固定，安装时的轴向预留尺寸仅为同规格常规法兰球阀的三分之二左右，能适配狭窄空间内的管路布设需求；密封结构采用软质密封阀座，在常温工况下对水、油品、无强腐蚀性的化工介质都能实现可靠的零泄漏截断，阀体中法兰位置设置了定位销孔，装配时能快速对齐两端密封面，避免装配错位导致的密封失效。从结构细节来看，手柄与阀杆的连接采用扁方定位，传递扭矩过程中不会出现打滑空程，阀杆填料位置设置了压盖结构，长期使用出现填料磨损泄漏时，可在线紧固压盖螺栓实现密封补偿，无需整体拆解阀门即可完成维护；球体与阀座的配合面经过高精度研磨，开关过程中密封面受力均匀，不会出现局部偏磨导致的密封寿命缩短问题，阀体外部的安装孔位完全匹配对应通径压力等级的法兰标准，现场安装时无需对现有管路法兰进行二次加工，可直接替换同参数的老旧截断阀，降低现场改造的施工成本。这类紧凑型球阀在实际选型时，需要注意核对管路介质的温度、腐蚀属性匹配密封件材质，同时确认安装位置的操作空间预留足够的手柄回转角度，避免手柄转动过程中与周边管路、设备构件发生干涉，影响正常开关操作。
