铸造用带砂模结构的泵体型腔工装

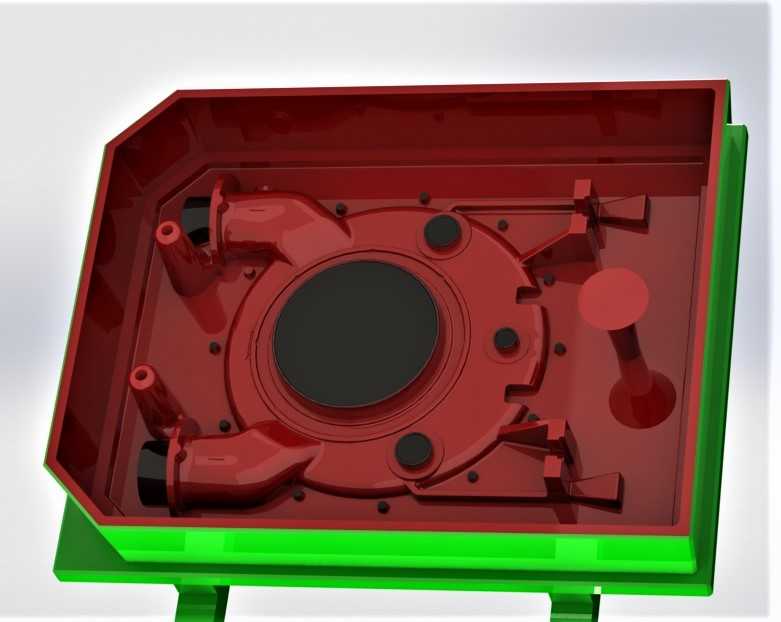

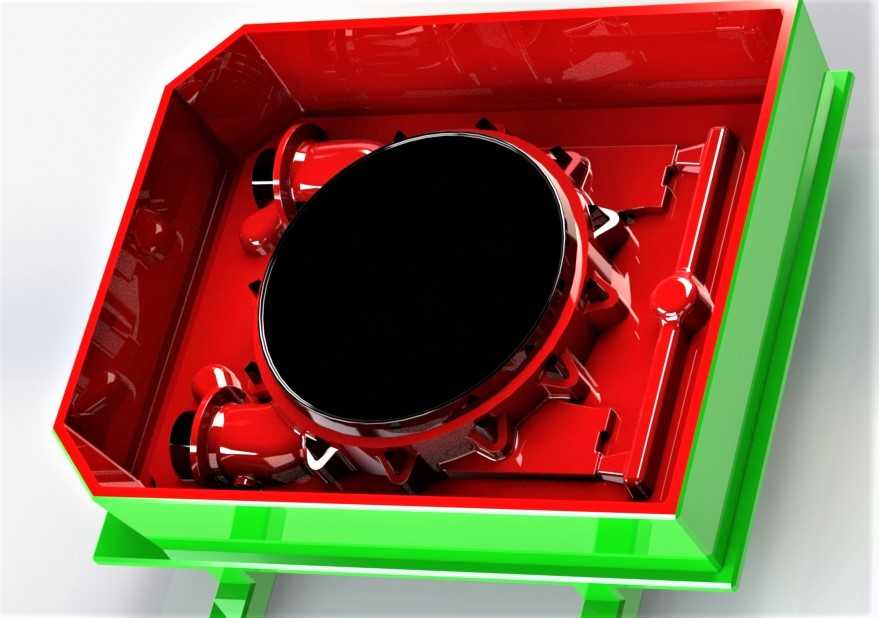

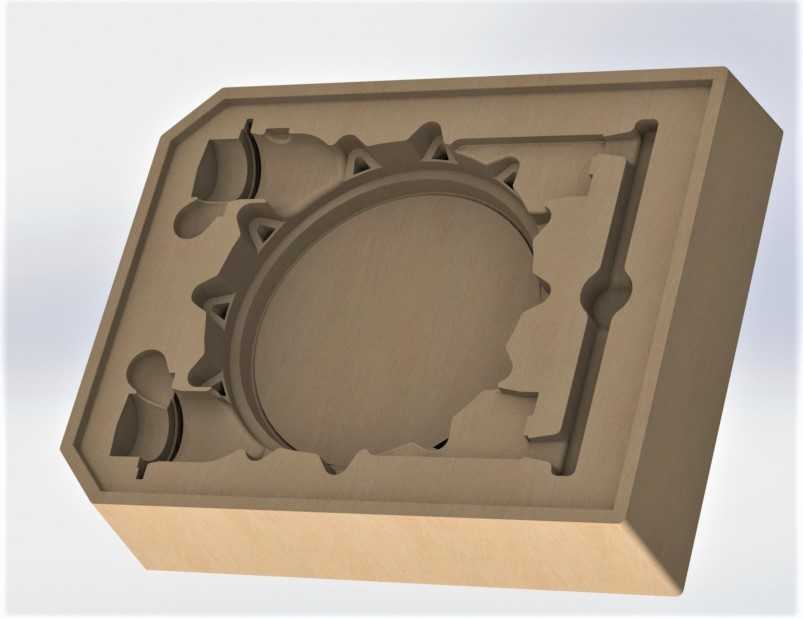

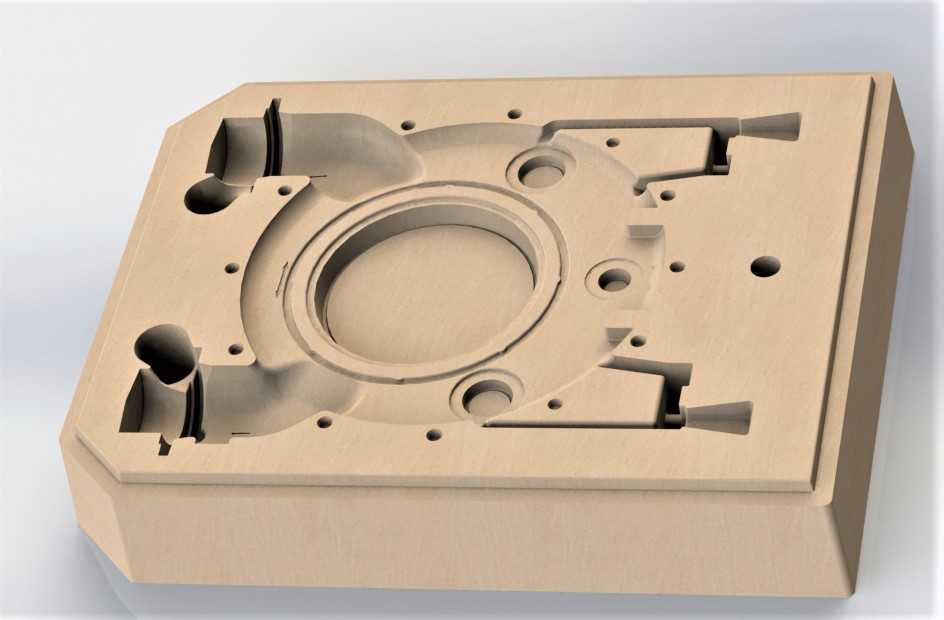

这套结构主要面向砂型铸造生产场景，用于中小型离心泵壳体类铸件的铸造成型工序，适配垂直分型无箱射压造型线的生产节拍，可直接配合造型机完成填砂、紧实、起模的全流程作业，无需额外加装定制化辅具。从实际生产用途来看，该结构整合了铸件型腔成型与砂模定位的双重功能，外层绿色框体为砂箱定位基准，直接卡入造型线的工位定位销即可完成装夹，框体内腔的红色成型部分直接对应铸件的外轮廓结构，中心圆形凸台对应泵体的叶轮安装腔位置，周边三个带孔凸柱对应泵体的进出口法兰安装柱结构，侧向的流道凸起结构直接成型泵体的内部过流通道，省去了传统铸造中单独制作砂芯的工序，能有效减少铸件的披缝与尺寸偏差。设计过程中优先考虑了起模斜度的匹配，所有垂直于分型面的侧壁都做了1.5度的拔模斜度，避免起模时蹭坏砂型表面；成型面的所有转角位置都做了R3-R5的圆角过渡，既可以减少砂型尖角位置的掉砂缺陷，也能避免铸件冷却过程中出现应力集中导致的开裂问题。安装边界方面，外层定位框的外形尺寸适配主流的400*500规格小型砂箱，框体边缘预留了12mm的压边宽度，可直接配合造型机的压头完成砂型紧实，无需额外调整压头行程；中心成型区域的高度控制在120mm以内，匹配常规造型线的最大吃砂量要求，底部预留的20mm均匀吃砂层可保证浇注过程中铁液的热量不会直接传递到砂箱壁，避免粘砂缺陷。结构上还在成型面的非加工区域设置了多个圆形排气塞安装位，对应泵体厚大的热节位置，浇注时可快速排出型腔内的空气，减少铸件气孔缺陷；侧向的楔形凸起结构为砂模的锁紧定位结构，合型时可直接与另一半砂型的对应凹槽卡合，保证上下型的同轴度控制在0.2mm以内，避免铸件错箱。这套结构的设计逻辑完全围绕批量铸造的生产效率优化，将原本需要分模、下芯的多步工序整合为一次成型，单工位造型周期可缩短15秒左右，同时减少了砂芯制作、存放、下芯的人工成本，适配年产量10万件以下的中小型泵体铸件生产场景，成型后的铸件尺寸精度可达到CT8级，大部分非配合面可直接进入涂装工序，减少后续机加工的余量。
