砂型铸造用配套工装匹配板结构

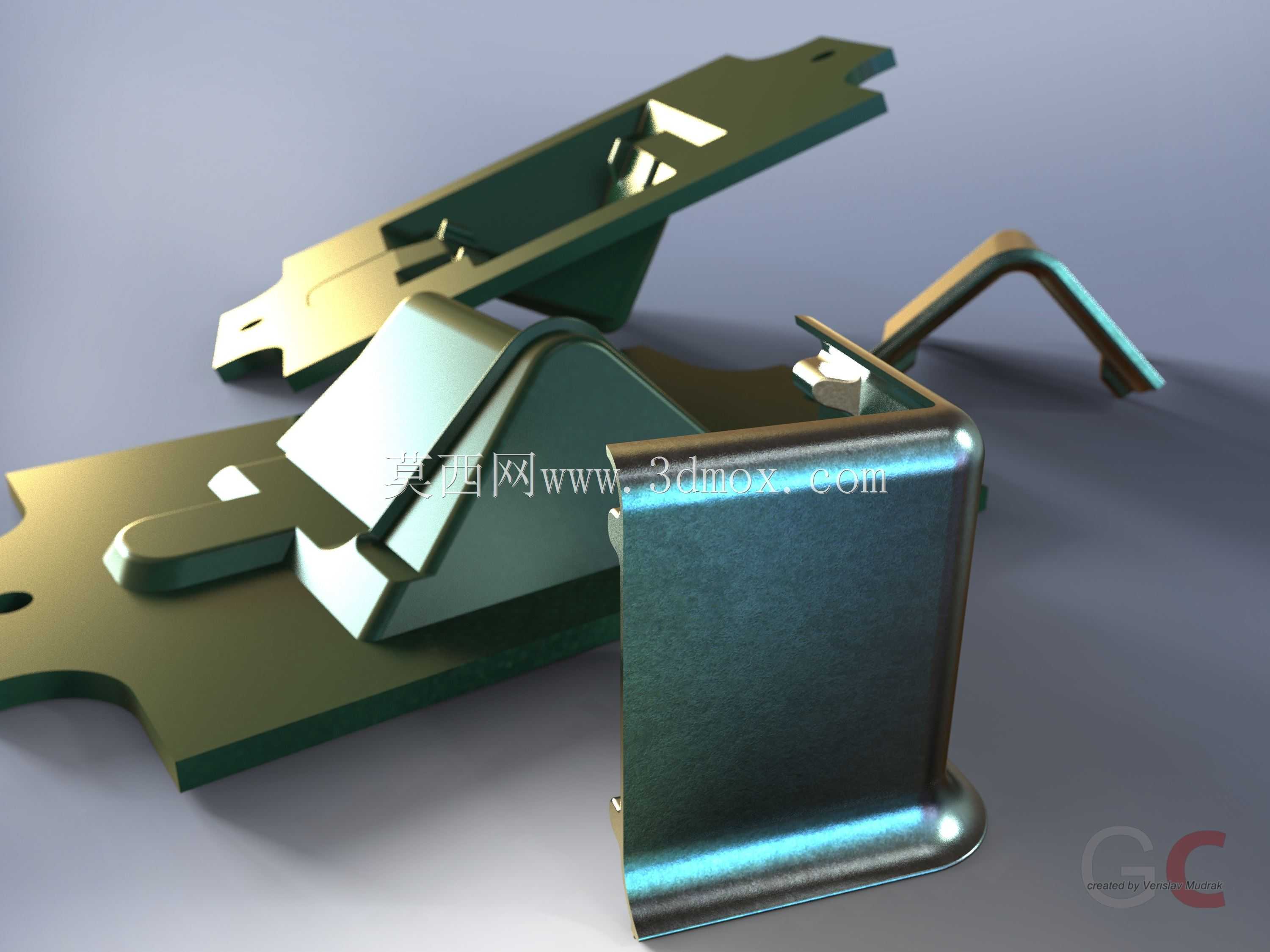

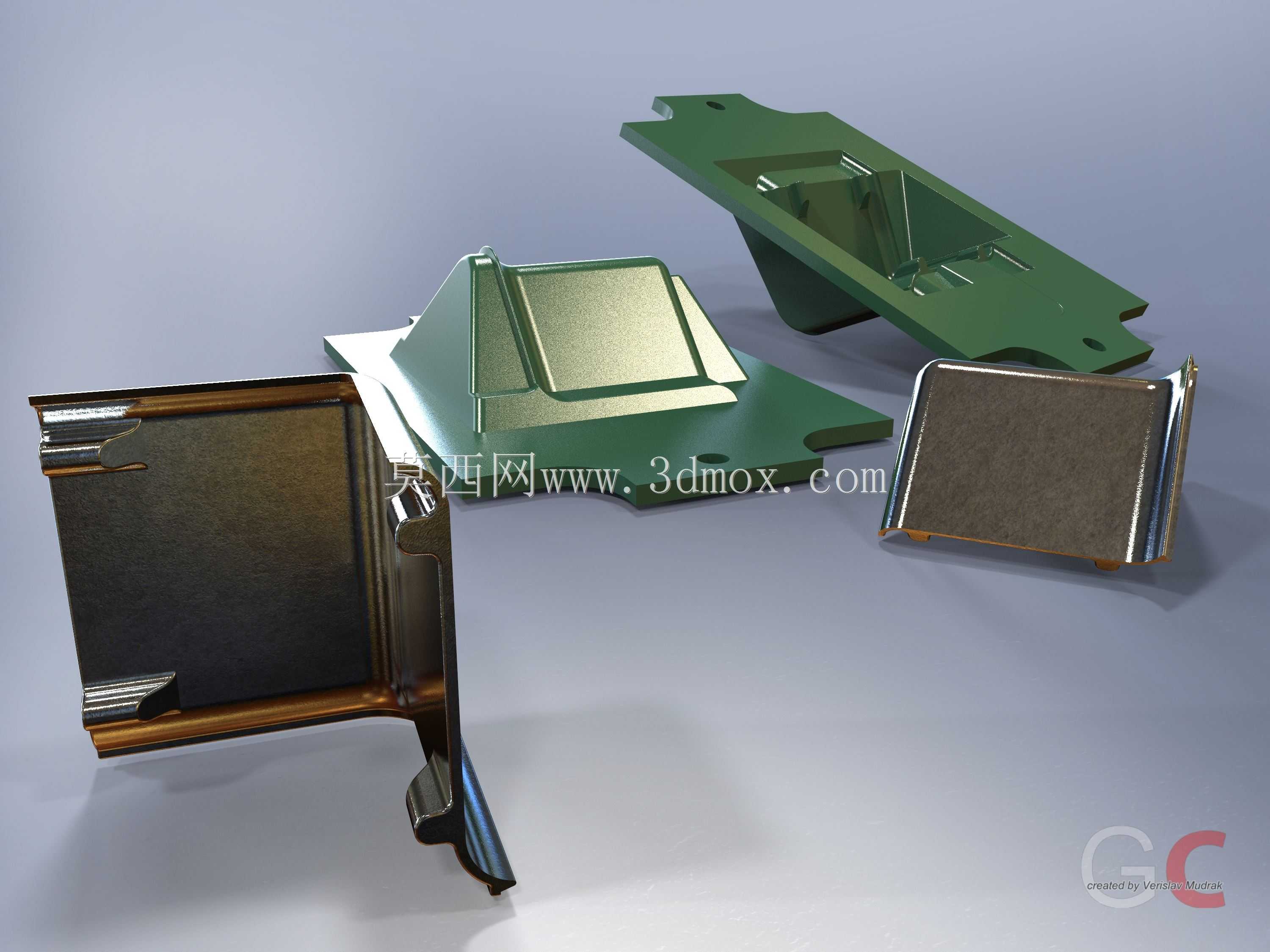

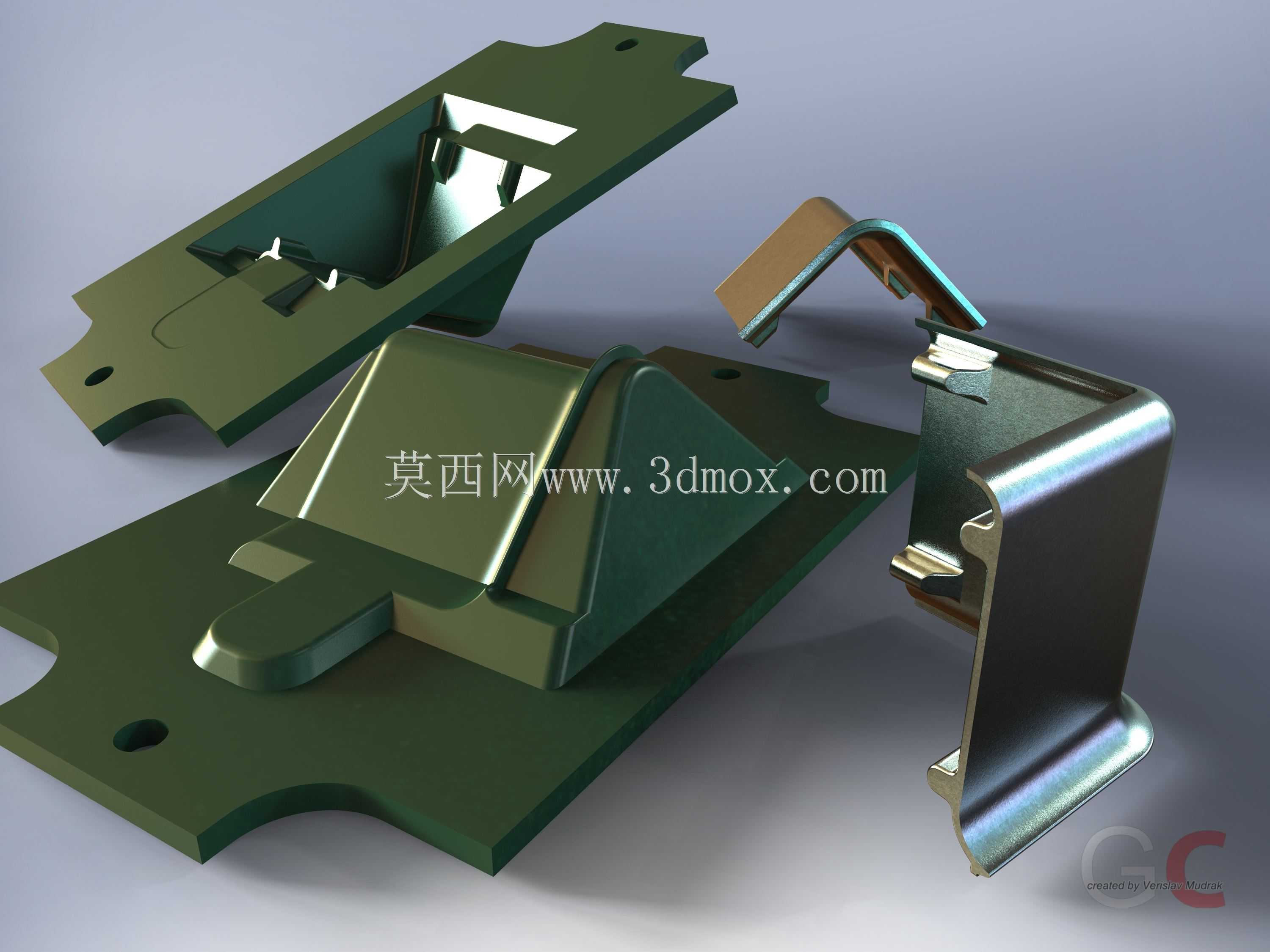

在中小批量砂型铸造生产场景中，这类匹配板是上下砂型合模工序的核心定位工装，主要承担合模过程中砂箱对位、型腔对齐的功能，避免合模错位导致的铸件错箱、壁厚不均、飞边过大等常见铸造缺陷。从结构设计来看，板体采用带定位孔的平板基体，边缘做了适配砂箱定位销的缺口结构，安装时可直接通过定位孔与砂箱上的定位销配合，无需额外调整对位，能大幅缩短合模辅助时间，适配手工造型及简易机械化造型线的生产节奏。板体上的凸模结构直接对应铸件的型腔轮廓，设计时严格按照铸件收缩率放好了缩尺，同时在凸模边缘做了合适的拔模斜度，避免起模时带坏砂型表面，影响铸件表面质量。配套的金属卡扣结构用于合模后锁紧上下砂箱，防止浇注过程中铁水浮力顶开上箱造成跑火，卡扣的弯折角度经过反复校核，既能保证锁紧力足够，又能方便开箱时快速拆卸，不会在砂箱上留下额外的磕碰痕迹。从安装边界来看，板体的外形尺寸完全适配对应规格的标准砂箱，四个角的安装孔位置与常用砂箱的定位销孔距完全匹配，不需要对现有砂箱做任何改造就能直接投入使用，板体厚度经过受力校核，在承受上砂箱重量及压铁载荷时不会发生翘曲变形，保证长期使用的定位精度。设计过程中还考虑了型砂的排气需求，在凸模的非成型面位置预留了排气槽的安装位，造型时可方便地放置排气绳，引导浇注时型腔内的气体顺利排出，减少铸件气孔缺陷的产生。板体的非工作面做了圆角过渡处理，避免造型过程中尖锐棱角划伤操作人员，同时也减少了型砂在棱角处的堆积残留，降低每次造型后的清理工作量。这类匹配板通常和对应型号的砂箱、浇口套、冒口模配套使用，整套工装搭配后可稳定生产结构复杂度中等的铸铁或铸铝件，在通用五金铸件、小型机械零件铸件的生产车间应用十分广泛，相比无定位的自由合模方式，使用该匹配板后铸件的尺寸合格率可提升三成以上，后续铸件清理的打磨工作量也能减少近四成。
