适配罗斯蒙特变送器的共面法兰五阀组结构

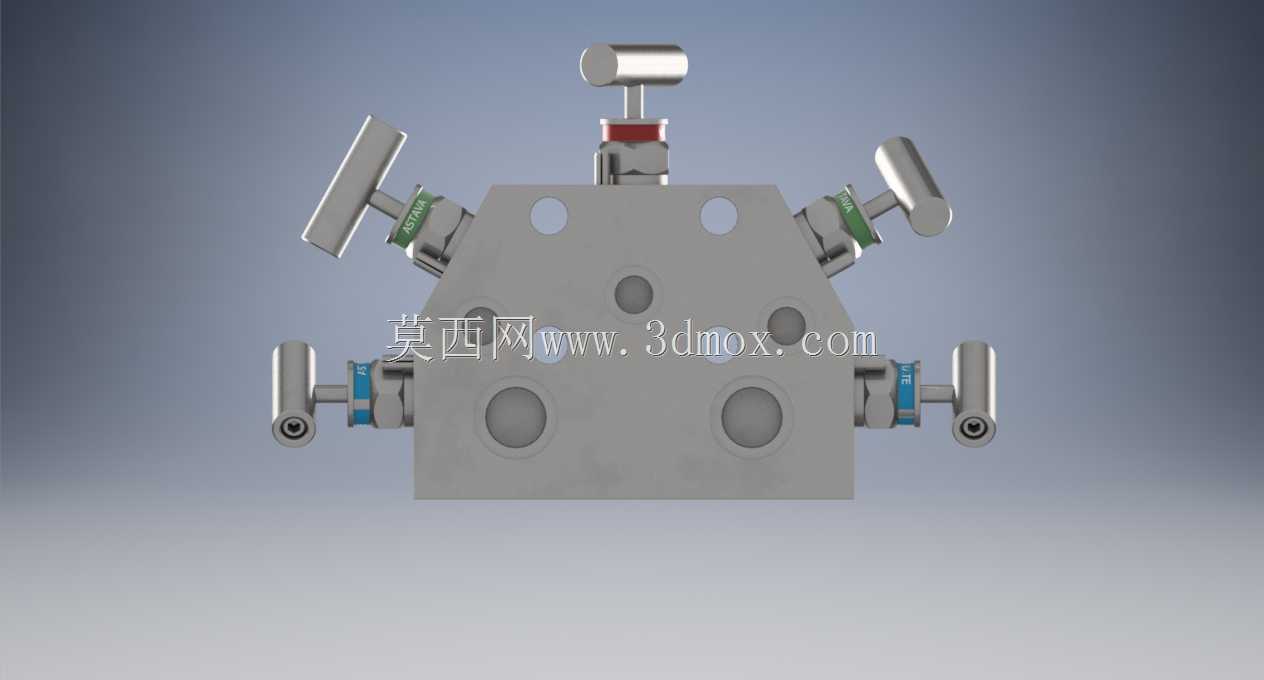

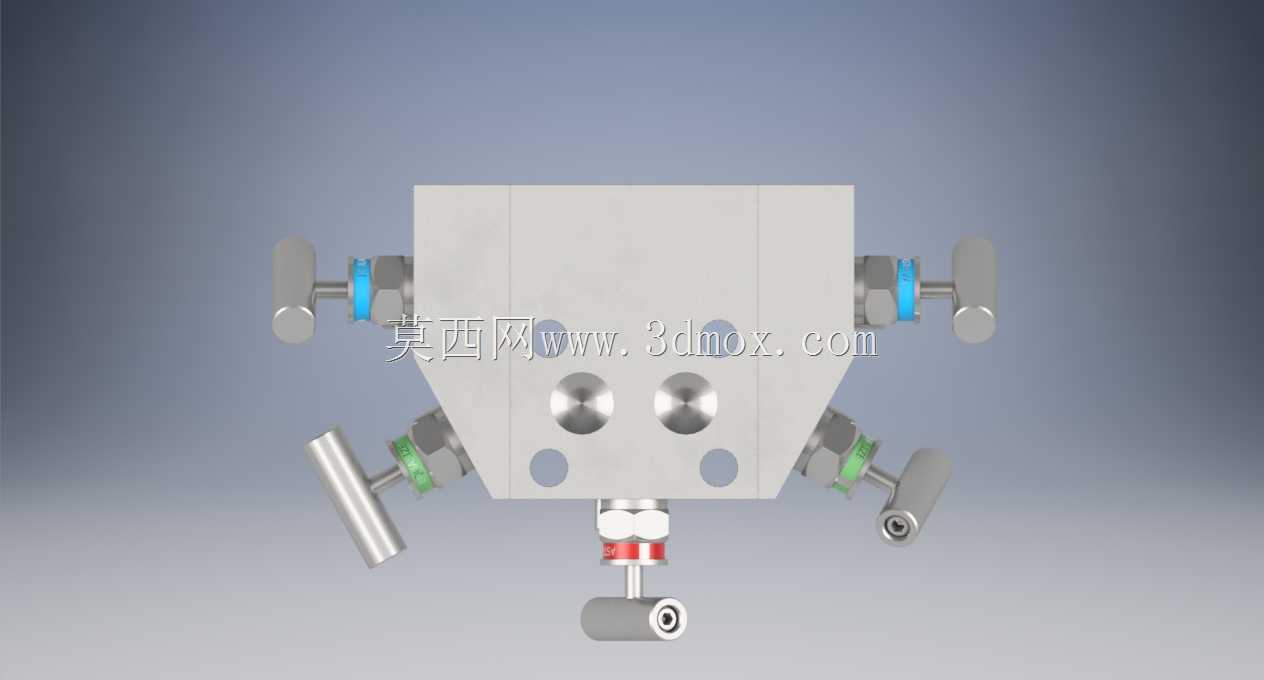

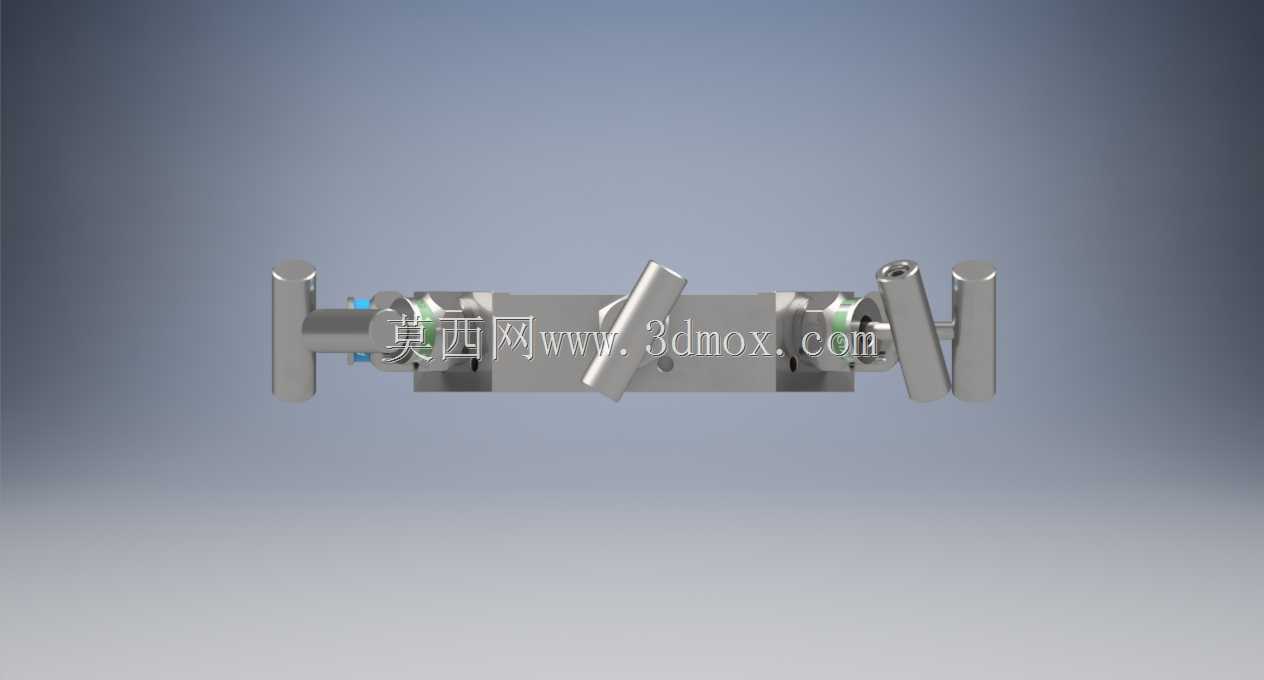

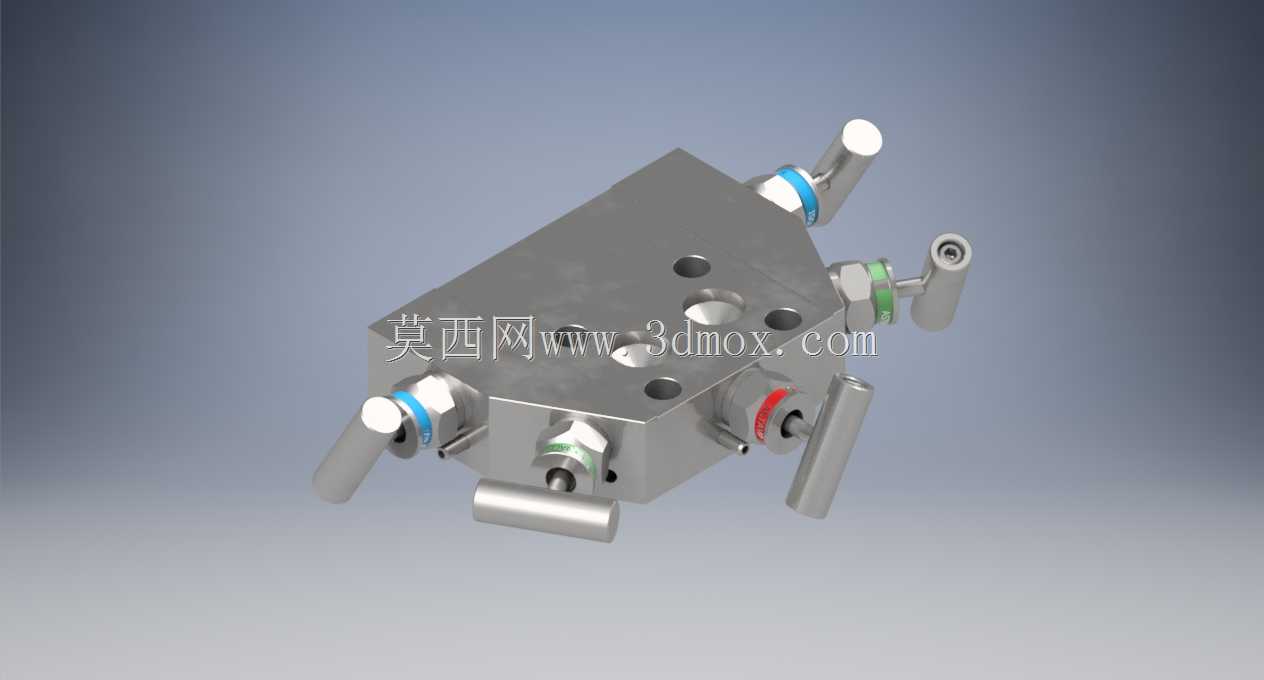

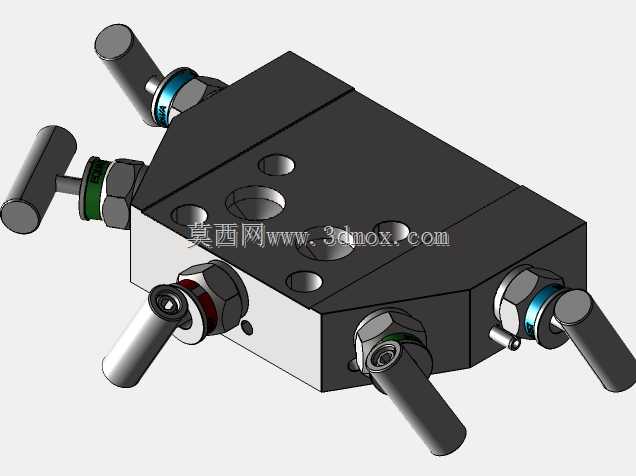

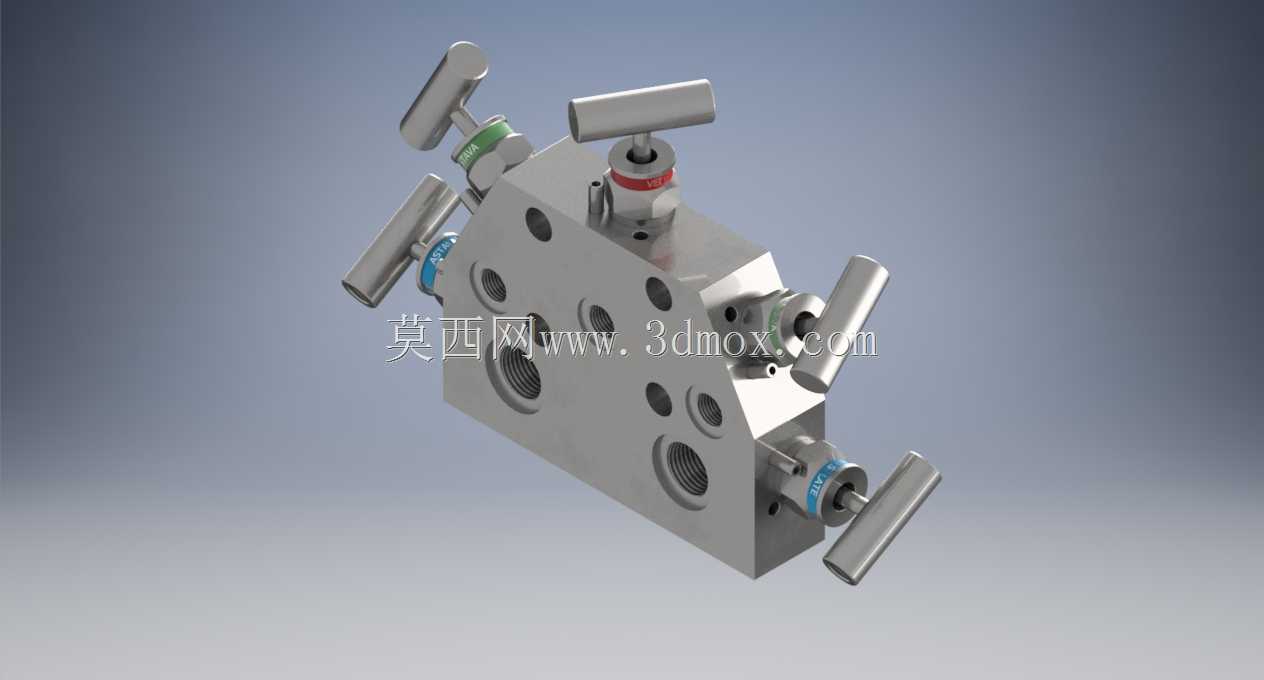

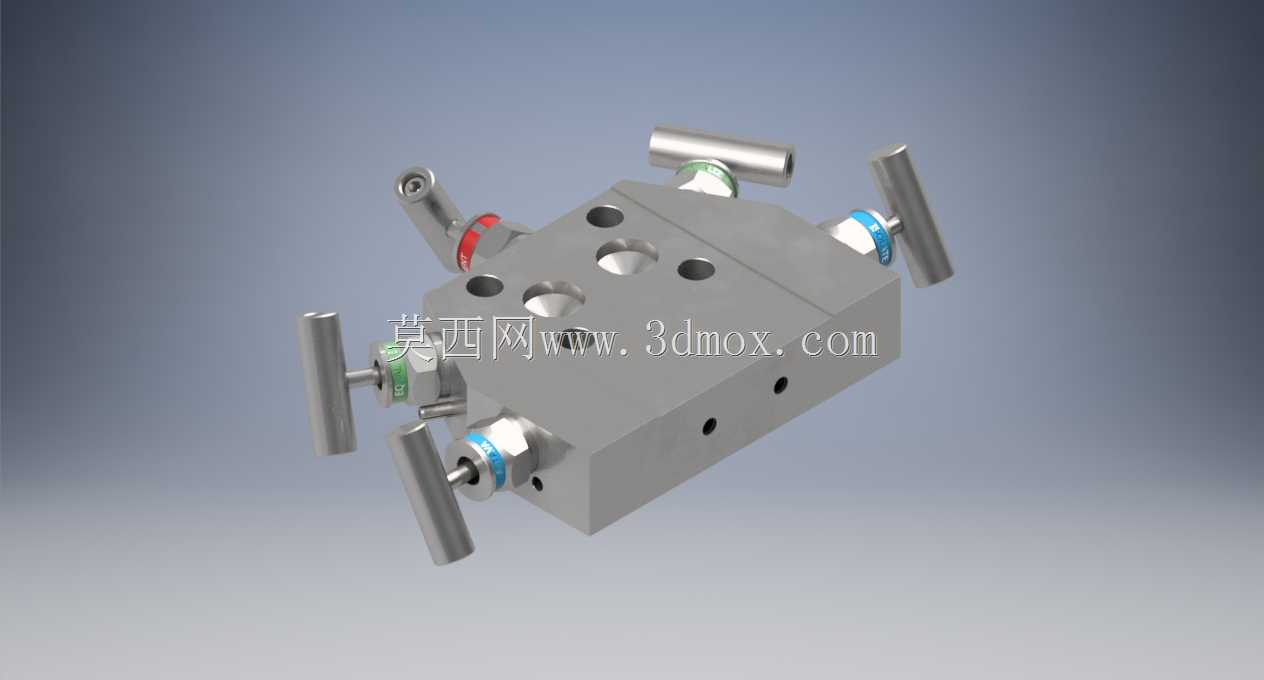

这款五阀组的结构设计完全围绕差压变送器的现场安装需求展开，核心适配罗斯蒙特3051型共面法兰差压变送器，无需额外转接支架即可直接贴合安装，大幅缩减现场仪表安装的管路冗余与泄漏点风险。在工业现场的压力、差压、流量测量回路中，这类阀组承担着变送器引压通路的切换、排污、排气、校准隔离的核心作用，是仪表测量回路中不可或缺的管路配套部件。从结构布局来看，阀体采用一体化锻造不锈钢基体，所有流道均在阀体内加工成型，避免了拼接式阀组的潜在外漏风险，五个阀杆的布局充分考虑了现场操作的人机工程，三个核心控制阀的手柄朝向操作侧，两个排污排气阀的位置预留了足够的操作空间，现场接线、排液操作时不会与变送器本体、周边支架产生干涉。安装边界上，其共面法兰的螺栓孔位完全匹配对应型号变送器的法兰安装尺寸，工艺连接侧采用内螺纹G1/2接口，可直接对接现场的引压导压管，试验接口与排气口均采用内螺纹G1/4规格，可适配常规的校准接头、排气软管，无需额外加工转换接头。设计过程中重点考量了现场工况的操作便利性，阀杆的密封结构采用多级填料密封，可耐受常规工业现场的温度、压力波动，手柄的操作力矩经过匹配设计，现场无需使用加力杆即可完成阀门的开闭操作，同时阀位的指示标识清晰，操作人员可直观判断每个阀门的开闭状态，避免误操作引发的测量故障。在实际应用场景中，这类五阀组广泛应用于石化、电力、冶金行业的差压流量测量、液位测量回路，配合差压变送器完成投运、校准、排污、隔离的全流程操作，相比分散安装的多个独立阀门，一体化结构大幅减少了安装工作量，同时降低了引压管路的泄漏概率，阀体的紧凑结构也使得仪表安装点的整体占用空间更小，适合在密集布置的工艺管廊、设备旁的仪表安装点使用。建模过程中严格还原了每个阀杆的行程空间、手柄的转动范围，安装法兰的密封面尺寸、螺纹深度均按照实际产品的工程尺寸还原，可直接用于仪表安装布局的干涉检查、管路预制的配套设计参考。
