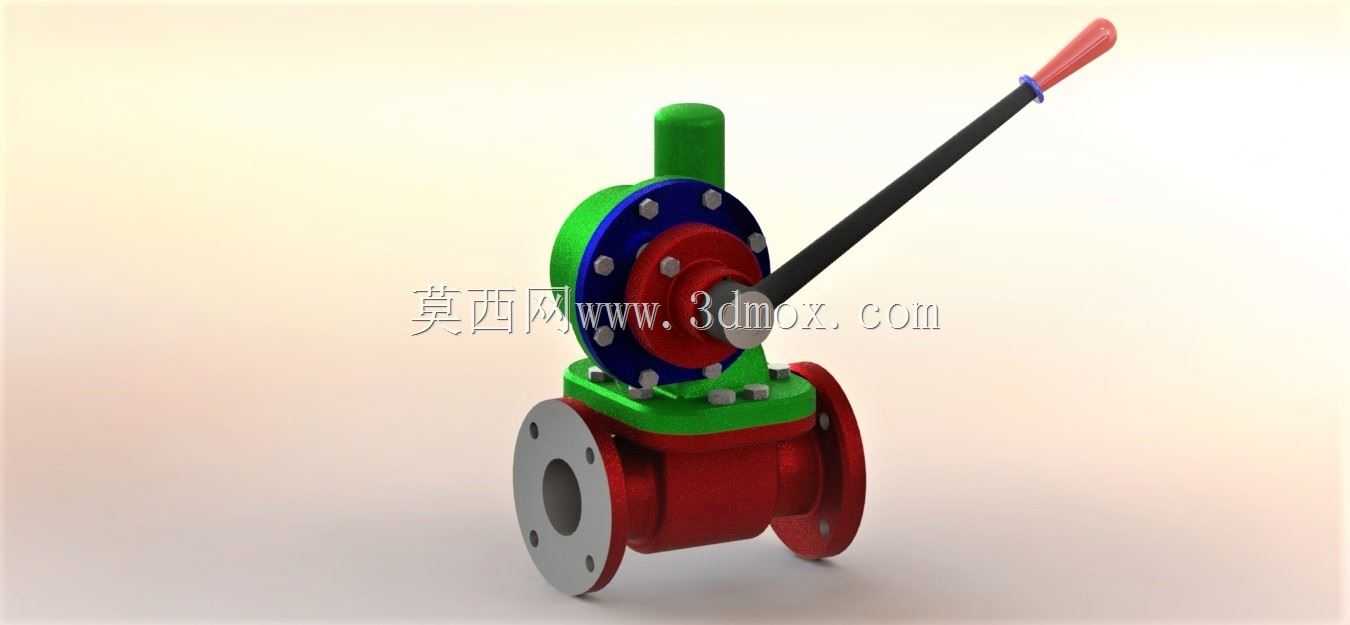

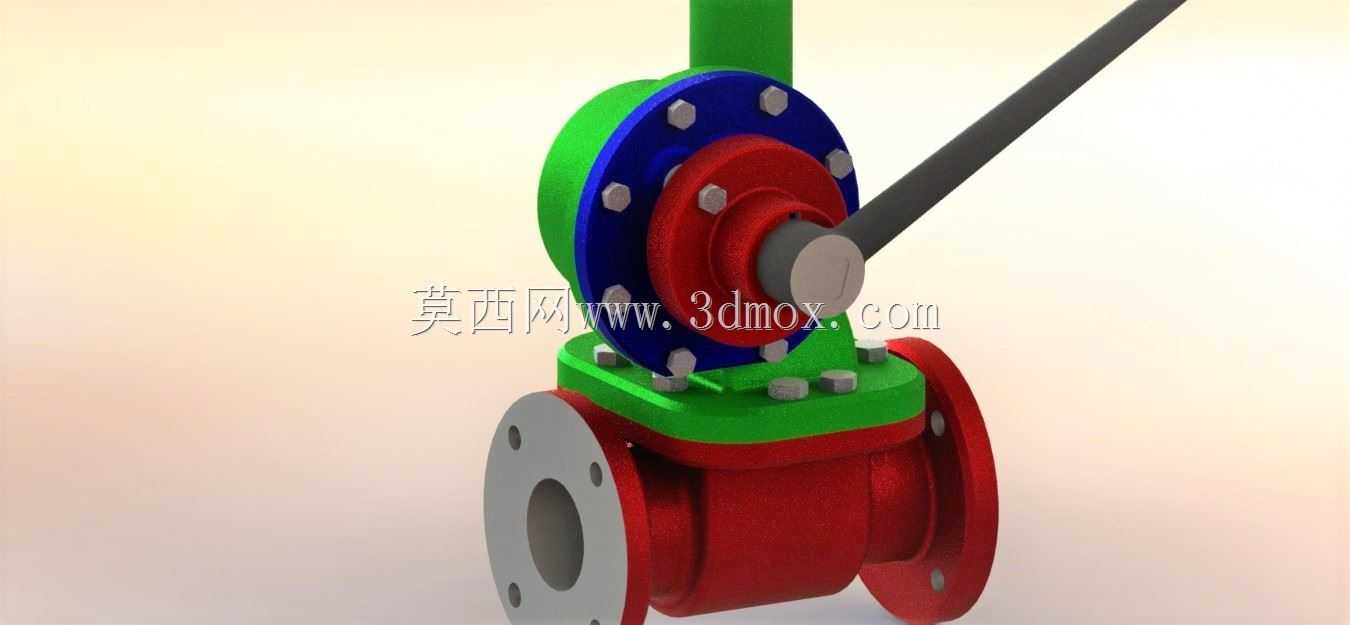

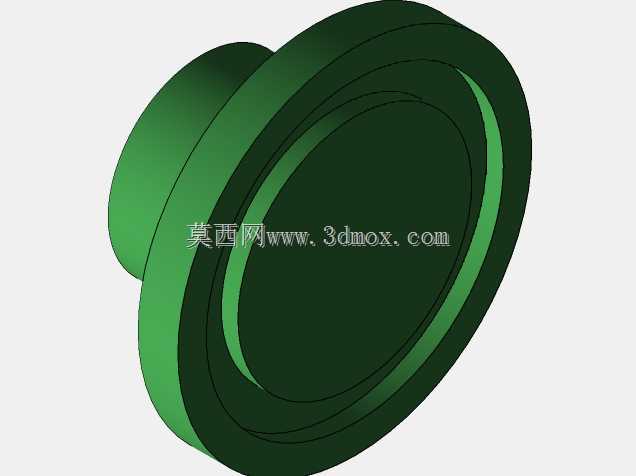

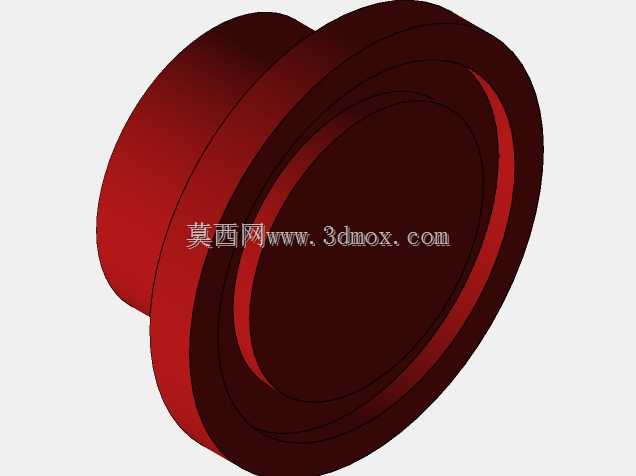

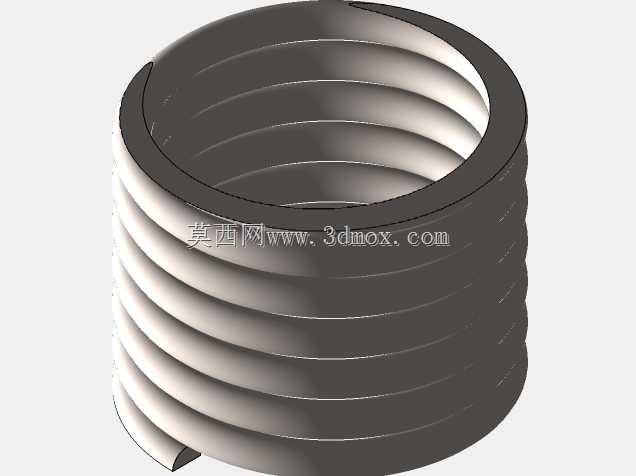

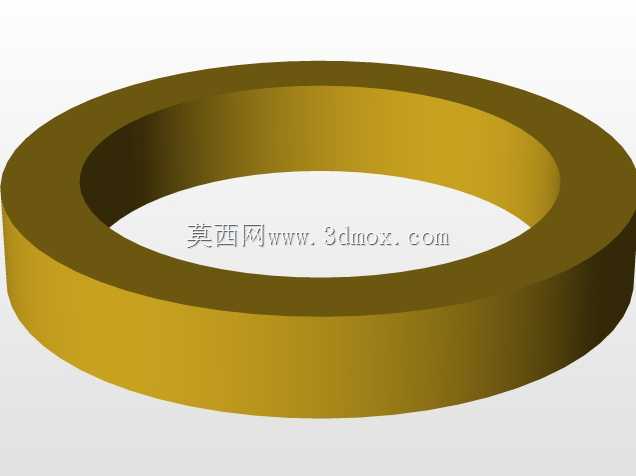

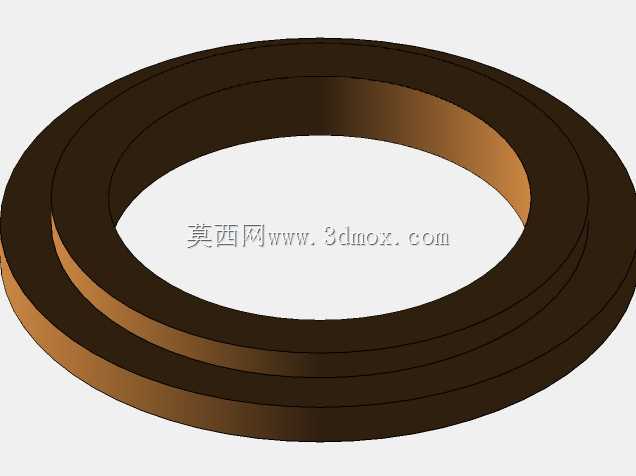

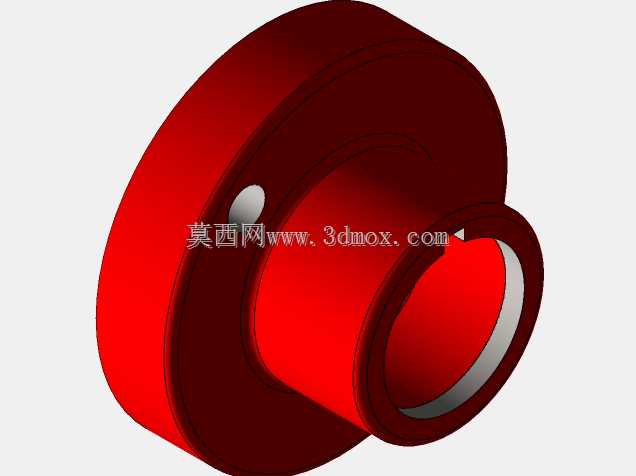

手动快开式法兰连接截止阀结构设计

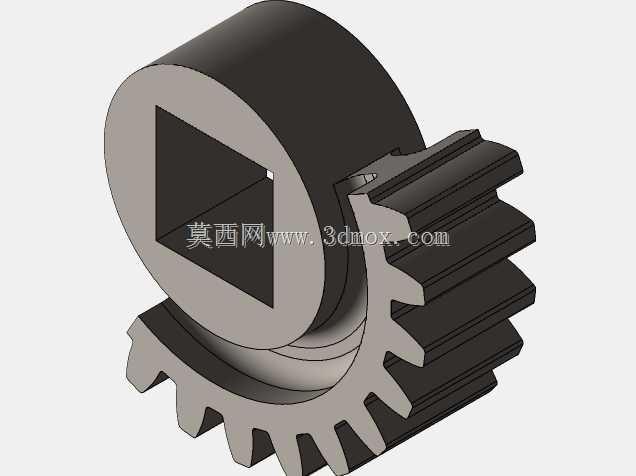

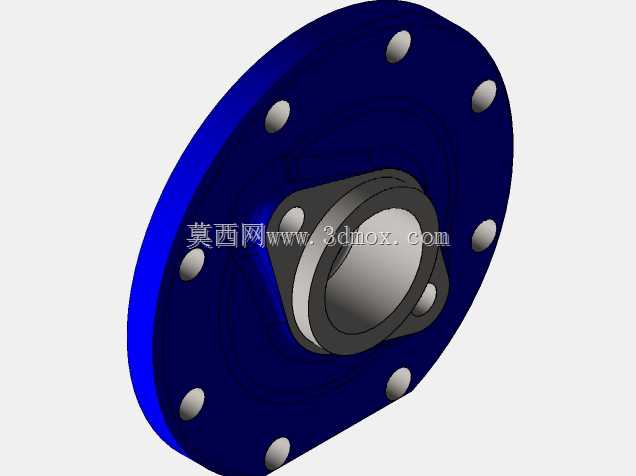

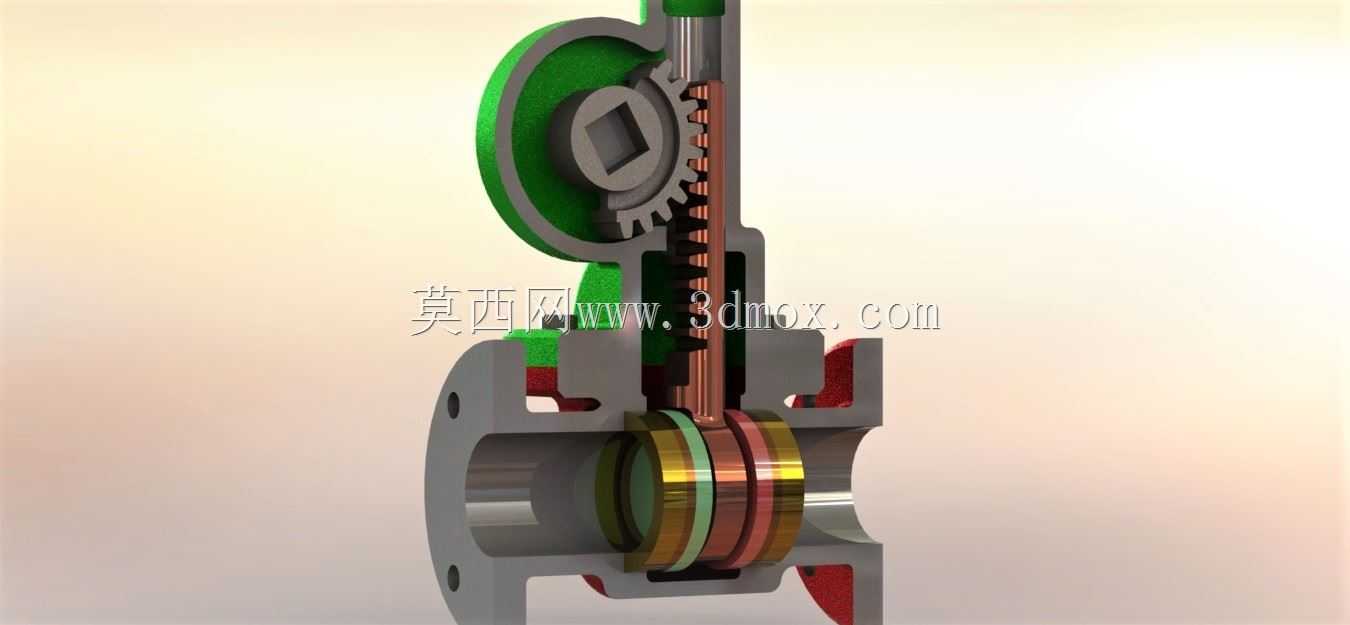

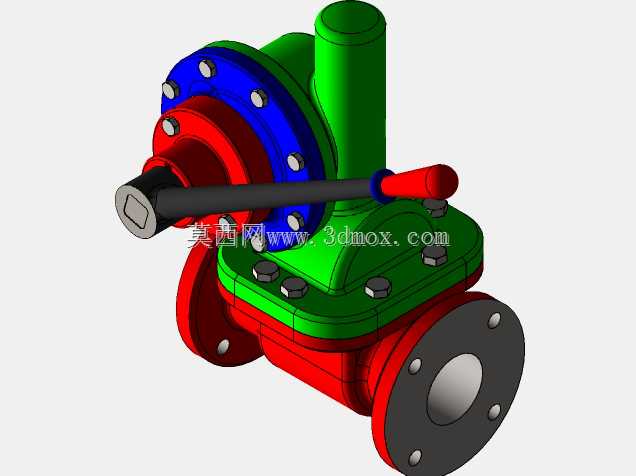

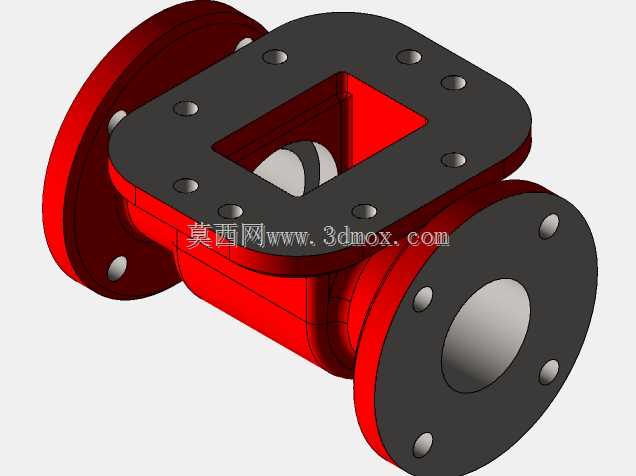

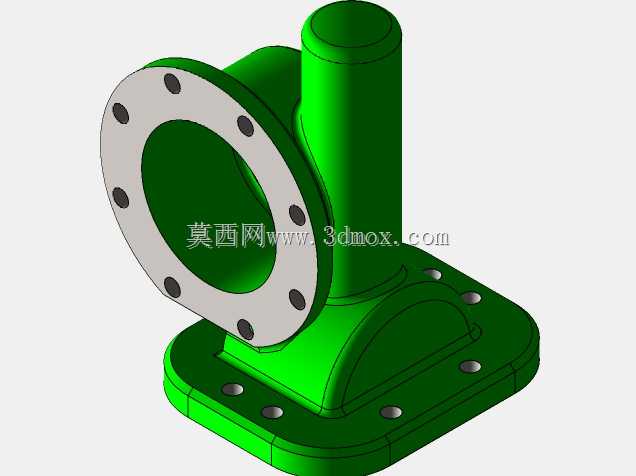

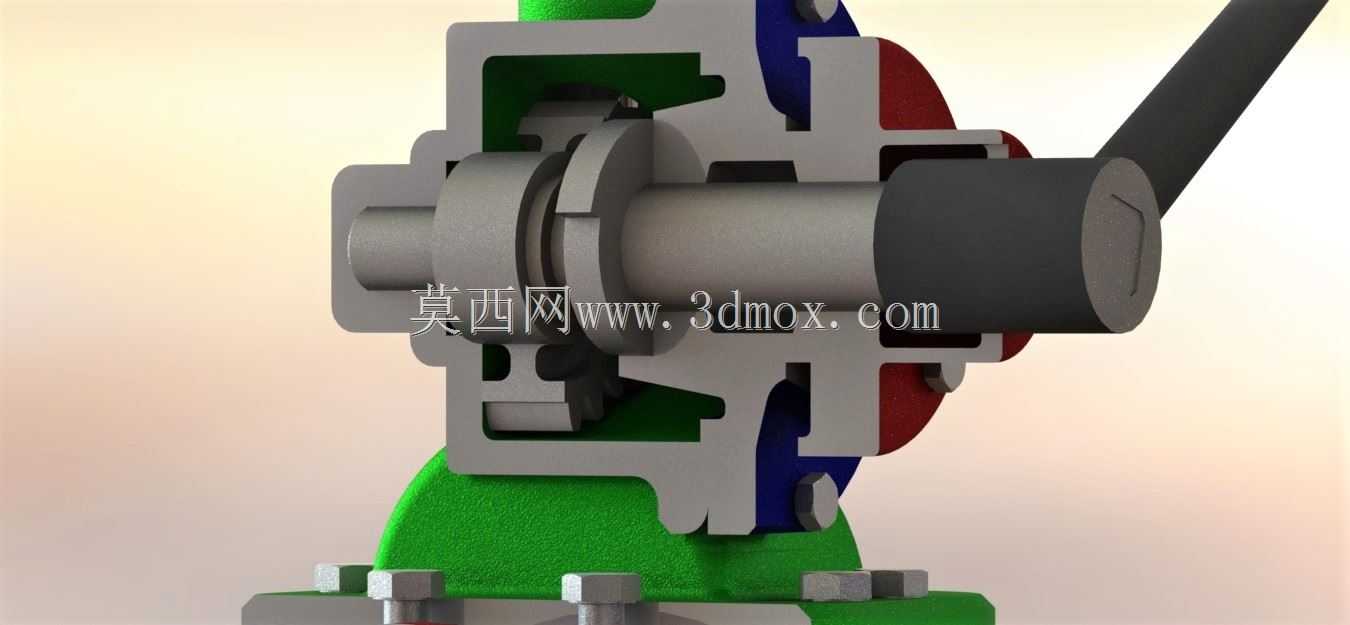

这款手动快开阀的结构设计，核心围绕工业管路系统中需要快速截断、小范围流量调节的工况展开，常见应用在化工流体输送、车间循环水支路、小型换热机组旁通、民用给排水支管等场景，相比常规暗杆闸阀，它的启闭行程更短，操作反馈直接，不需要多圈旋转手轮就能完成通断动作，现场巡检人员可以快速判断阀门启闭状态，减少误操作概率。从结构设计逻辑来看，阀体采用下进侧出的流道布局，阀座密封面与阀瓣的配合角度经过反复校核，既保证关闭状态下的密封比压满足中低压管路的承压要求，又能在小开度状态下避免流体直接冲刷密封面，延长密封件的使用寿命。阀体两端的法兰连接结构，严格匹配通用管路法兰的安装孔距、密封面凸台尺寸，安装时不需要额外加工过渡连接件，可直接与同公称通径的管路法兰对接，法兰背面的加强筋布局，兼顾了铸造工艺性与承压强度，避免在螺栓预紧过程中出现法兰变形导致的密封泄漏。上部的阀盖与阀体采用螺栓紧固连接，中间设置密封填料腔，填料压盖的压紧行程预留了足够的调节余量，当填料出现正常磨损导致微渗时，不需要拆解整个阀门，只需均匀拧紧压盖螺栓就能补偿填料的压缩量，降低现场维护的工作量。操作手柄采用加长力臂设计，操作时不需要借助额外的加力杆，单人就能完成额定压力下的启闭动作，手柄与阀杆的连接采用方榫配合加锁紧销的结构，避免长期操作出现手柄打滑、空转的问题，阀杆的行程限位结构做了内置处理，不会因为外部磕碰导致限位失效，同时在全开、全关位置都有明确的触感反馈，操作人员不需要观察阀瓣位置就能确认阀门状态。在安装边界上，这款阀门的整体高度、手柄转动半径都做了紧凑化设计，适合安装在管路排布密集、操作空间有限的机柜内部或者管廊夹层，不会因为手柄转动需要过大的操作空间导致周边管路干涉，阀体下部的排污螺塞设置在流道最低位置，检修时可以完全排空阀腔内部的残留介质，避免冬季冻裂或者残留介质腐蚀阀体内壁。从功能特性来看，它除了能完成快速通断的动作，还可以通过手柄的步进卡位实现小范围的流量调节，在支路流量校准、系统调试阶段，可以根据管路压力、流量参数将阀门锁定在对应的开度位置，不需要额外加装调节阀就能满足支路的流量匹配要求，阀瓣与阀杆的连接采用活动铰接结构，关闭过程中阀瓣可以自动适应阀座密封面的角度偏差，补偿加工过程中产生的形位公差，降低密封面的加工精度要求，同时减少关闭过程中密封面的磨损量。
