金属单耳管线固定夹持支架结构设计

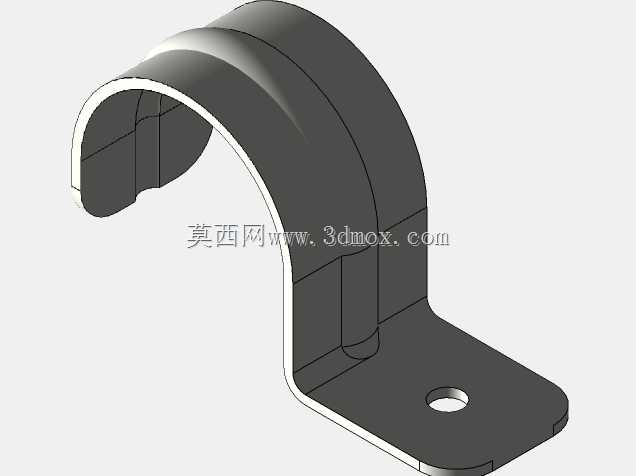

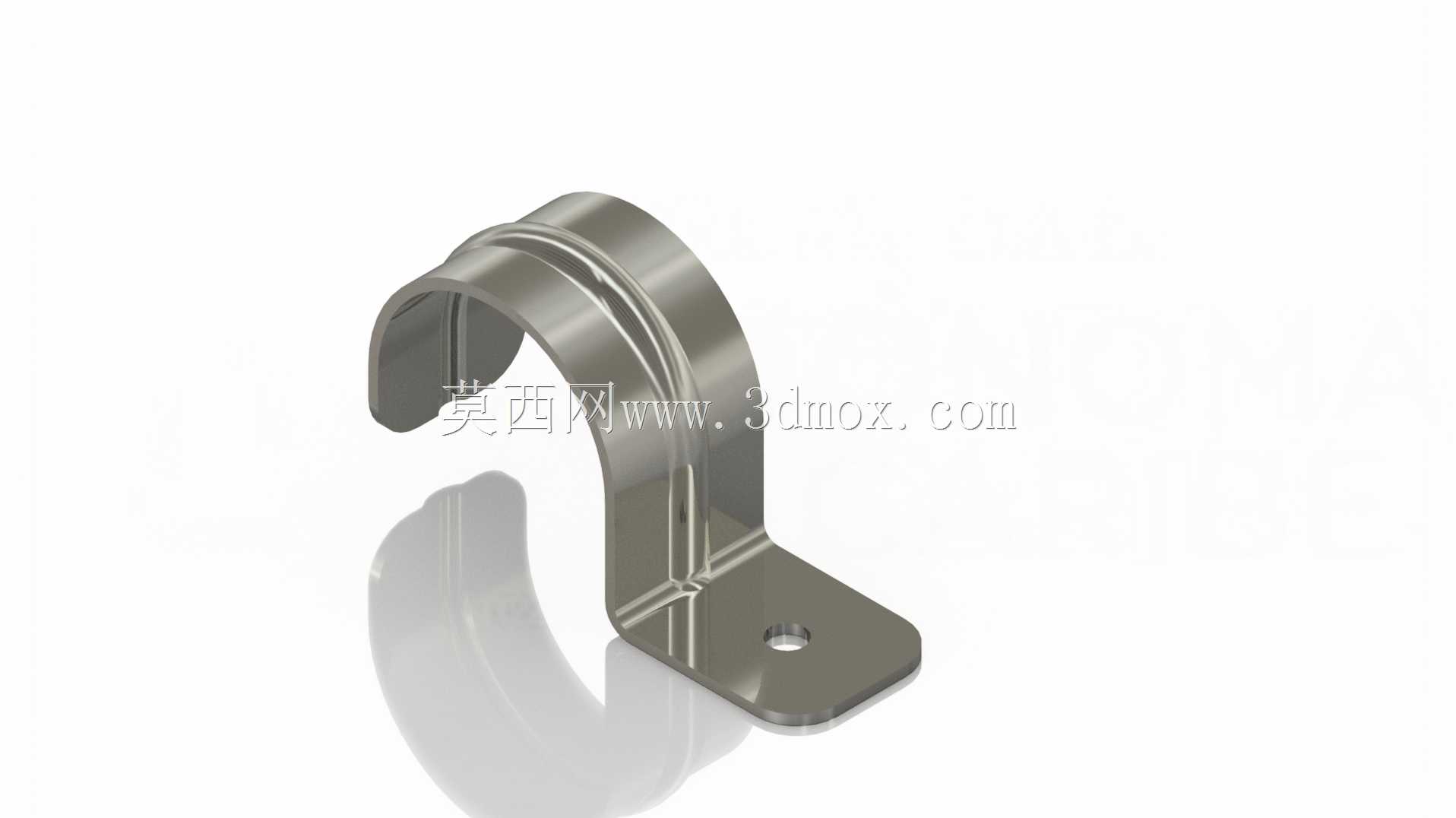

在民用建筑机电安装、工业流体管路布设、电气穿线防护等场景中，这类单耳式固定夹是管路排布阶段使用频率极高的小尺寸紧固件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往导致现场安装时出现贴合不严、固定松动、安装孔位错位等问题。从结构功能来看，该零件采用一体冲压弯折成型的金属结构，上半部分为适配圆管外径的弧形夹持腔，弧面曲率与目标夹持管材的外圆半径完全匹配，夹持时弧面与管材外壁形成面接触，相比点接触式的紧固结构，能大幅降低管材局部受压变形的概率，尤其适配PVC穿线管、薄壁金属导管、低压气体输送软管这类管壁刚度较低的管路固定需求，避免夹持力集中造成的管壁破损、管路通径缩小等问题。下半部分为带单安装孔的平直固定座，安装面做了平整化处理，能与墙面、设备机架表面、安装型材槽面完全贴合，安装时仅需单颗螺栓穿过固定座的安装孔完成锁紧，相比双耳式管夹，在狭窄安装空间、单侧有操作余量的布设场景中，单耳结构的安装效率更高，不需要在夹座两侧预留螺栓操作空间，能适配更多紧凑排布的管路固定场景。设计过程中，弧形夹持段与平直固定座的过渡弯折区做了圆弧过渡处理，没有尖锐的直角弯折结构，一方面能避免冲压加工时弯折处出现应力集中导致的零件开裂，提升零件的结构强度，另一方面也能消除安装过程中尖锐边角划伤施工人员、划破管材外壁防护层的安全隐患。夹持弧面的开口尺寸略小于目标管材的外径，安装时依靠金属材质本身的弹性形变产生预紧力，让弧面牢牢抱紧管材外壁，即使设备运行产生小幅振动，也不会出现管路移位、夹座松脱的问题。固定座上的安装孔采用沉孔设计，锁紧螺栓的头部能完全沉入沉孔内，不会突出安装面，避免螺栓头与其他相邻部件产生干涉，同时也能让夹座的安装贴合度更好，不会因为螺栓头的支撑导致夹座翘起。这类夹座的安装边界需要在设计阶段就明确考量，固定座的平直段长度需要满足螺栓安装的最小操作空间，弧形夹持段的高度不能超过管路排布时预留的层间间距，避免相邻管路之间出现挤压干涉，夹持弧的轴向宽度需要根据夹持管材的重量、管路内介质的振动幅度调整，对于输送流体的管路、存在持续振动的设备旁管路，可适当加宽夹持弧面的宽度，提升夹持的稳定性，减少长期振动下的疲劳松动。在实际选型应用中，这类单耳夹可根据使用环境选择不同的金属材质，普通干燥室内场景可采用镀锌钢板冲压成型，兼顾成本与防锈能力，潮湿、有腐蚀介质的场景则可采用不锈钢材质加工，提升零件的使用寿命，避免锈蚀导致的夹持失效。
