0.5英寸ASME BPE标准316L不锈钢套管

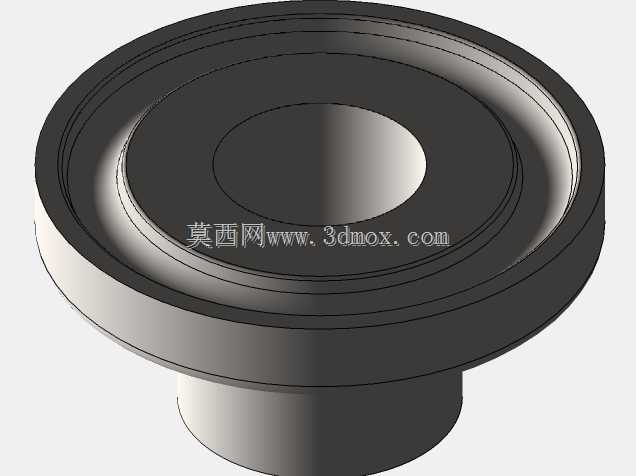

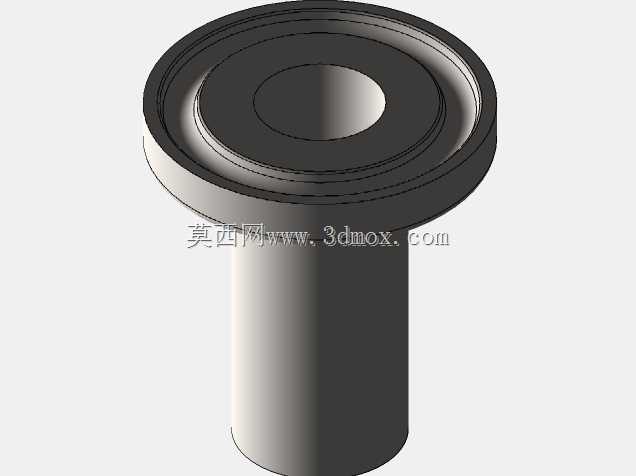

在生物制药、食品饮料、洁净流体输送等对卫生级要求严苛的管路系统中，这类0.5英寸规格的ASME BPE套管是管路对接、介质导流的核心连接件，日常多用于洁净工艺管线的支管引出、仪表安装基座、管路变径过渡等场景，适配卫生级快装、焊接等多种连接工况，能满足CIP/SIP在位清洗灭菌的工艺要求，避免管路死角残留介质引发的污染风险。从结构设计来看，该套管采用带凸缘的一体式长管结构，头部凸缘做了圆弧过渡处理，没有尖锐棱角与卫生死角，凸缘端面的平面度控制在适配密封件压缩的公差范围内，能保证对接时密封垫片受压均匀，杜绝跑冒滴漏问题；管身部分采用等径薄壁设计，内壁做了高精度抛光处理，粗糙度符合ASME BPE标准的卫生级要求，介质流经时不会产生紊流与滞留区，输送高粘度流体、带微小颗粒的工艺介质时也不会出现挂壁残留的情况。设计阶段首先要匹配ASME BPE标准的尺寸公差要求，0.5英寸规格对应的管身外径、凸缘外径、凸缘厚度、管身长度都严格遵循标准规范，其中短、中、长三种长度规格分别适配不同的安装空间需求：短款多用于管路紧贴设备壁面的安装场景，减少管路外伸长度；中款适配常规管路对接，预留足够的焊接或快装夹头操作空间；长款则用于需要穿过保温层、设备夹套的特殊安装场景，保证连接端露出足够的操作位置。安装边界上，凸缘的外径尺寸决定了对接时的最小安装空间，安装时需要保证凸缘对接面与管路轴线垂直，焊接连接时要采用自动氩弧焊工艺，控制焊接热输入避免管身变形，快装连接时要匹配对应规格的卫生级卡箍与密封垫片，拧紧力矩控制在标准范围内，避免垫片过度压缩变形影响密封寿命。这类套管采用316L不锈钢材质加工，具备优异的耐腐蚀性，能耐受多数酸碱类工艺介质的腐蚀，也能承受高温灭菌的温度交变工况，长期使用不会出现锈蚀、析出物超标的问题，完全符合洁净流体输送领域的材质合规要求。在三维建模过程中，需要重点还原凸缘与管身的过渡圆角、端面密封面的平面特征、管身的同轴度公差，建模时要保证管身内壁与外壁的同轴度，凸缘端面与管身轴线的垂直度，这些形位公差直接影响后续实际安装的密封效果与管路对接精度，避免建模时的尺寸偏差导致实际加工出的零件无法适配标准管路配件。
