多规格旋转环管道悬吊支架结构

在民用建筑机电安装、工业管线布设场景中，非绝缘固定管道的悬吊作业一直对支吊配件的适配性、安装容错率有明确要求，这类旋转环吊架正是针对该类场景开发的专用支吊构件。从实际工程应用来看，该类吊架常被用于消防水系统、常规给排水管线、低压工艺管道的顶面悬吊固定，尤其适配管线排布密集、安装后需要微调垂直位置的作业场景，能有效降低现场安装的对位难度，减少返工概率。

产品的核心功能特性围绕现场安装需求设计：顶部的插入螺母结构没有采用预制死杆的设计，而是预留了标准攻丝余量，安装人员可根据现场实际的悬吊高度，搭配对应长度的预制丝杆完成连接，安装过程中可在一定范围内垂直调整吊架的整体高度，抵消顶面预埋件的位置偏差，适配不同的吊顶净空要求。环体部分采用一体化弯折成型的金属环结构，整体呈水滴状轮廓，环身弧度顺滑，不会对管道外壁造成硬性挤压损伤；安装时可在环体内侧铺垫一层毡质垫层，将金属环体与被悬吊管道完全隔开，一方面避免不同材质接触产生的电化学腐蚀，另一方面可以有效阻隔管道运行时产生的振动传递，降低管线振动引发的结构传声问题，提升管线运行的稳定性。

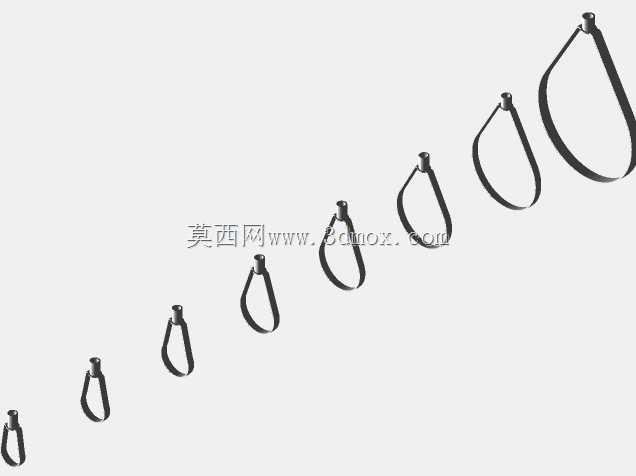

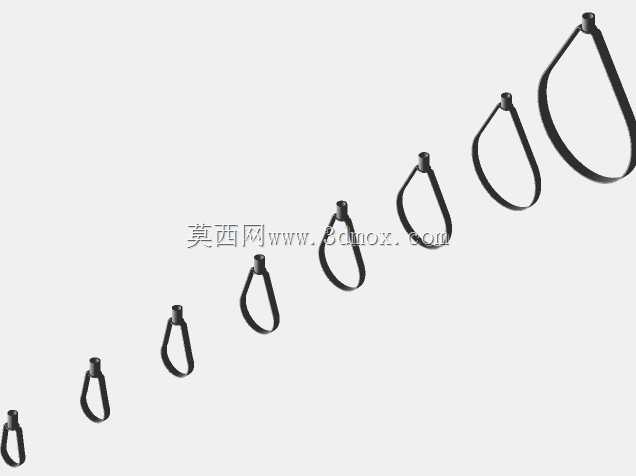

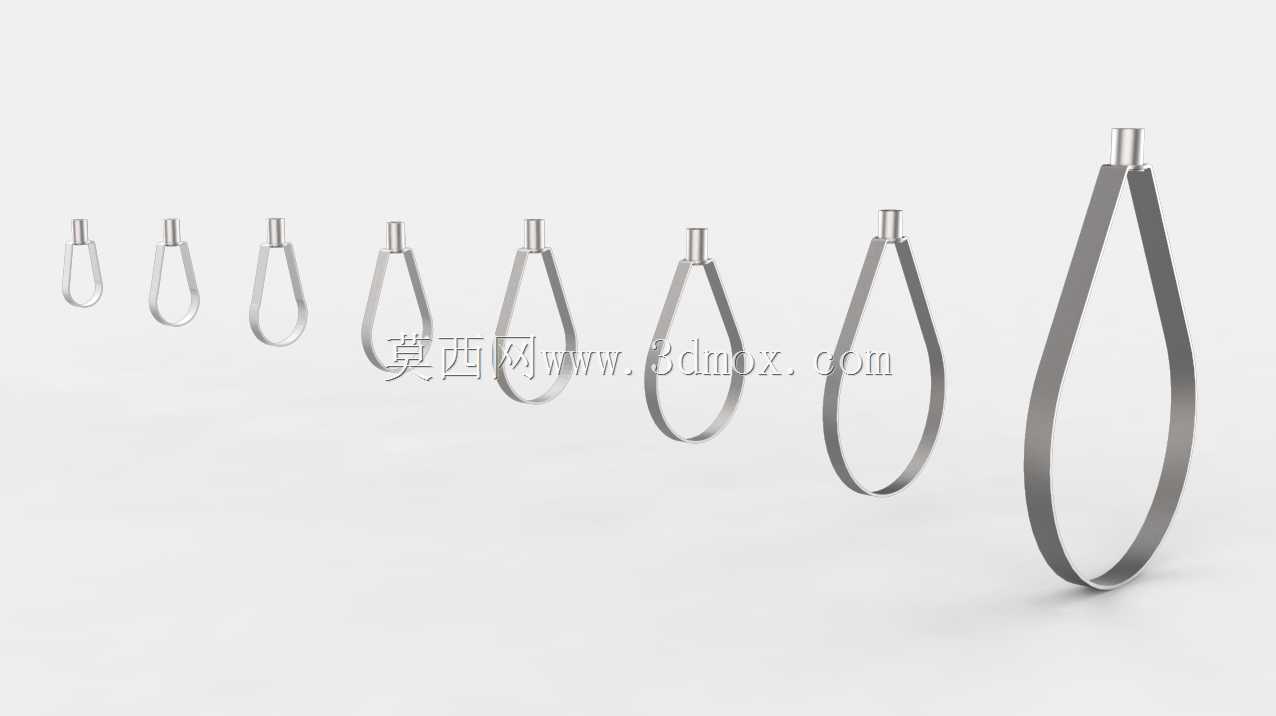

该系列吊架覆盖25mm、32mm、40mm、50mm、65mm、80mm、100mm、150mm共8种常规管道外径规格，基本覆盖了民用及常规工业场景中常用的中小管径管道支吊需求。从安装边界来看，单支吊架的环体内径与对应规格管道外径预留了合理的安装间隙，搭配垫层后可实现对管道的环抱式固定，不会出现管道松脱、滑移的问题；顶部丝杆连接端采用标准管螺纹规格，可与市面通用的全螺纹丝杆、顶面膨胀吊点直接适配，无需额外加工定制连接配件。

从结构设计思路上，该吊架摒弃了传统固定式管卡不可调节、安装容错率低的缺陷，旋转环结构可允许管道在热胀冷缩过程中产生微小的轴向位移，避免管道应力集中对支吊点或管道本身造成损伤；环体的受力结构经过优化，吊点位置的受力可均匀分散到整个环身，长期承重下不会出现环体变形、开口扩张的问题，能满足管线长期稳定悬吊的承重要求。在现场实际选型过程中，技术人员可根据被悬吊管道的外径、单段管线的重量、安装净空高度直接匹配对应规格的吊架，搭配对应厚度的隔振毡层即可完成安装，无需额外定制异形支吊构件，可有效缩短机电安装阶段的支吊配件加工周期，提升现场施工效率。
