87度转角双支管排水管件结构设计

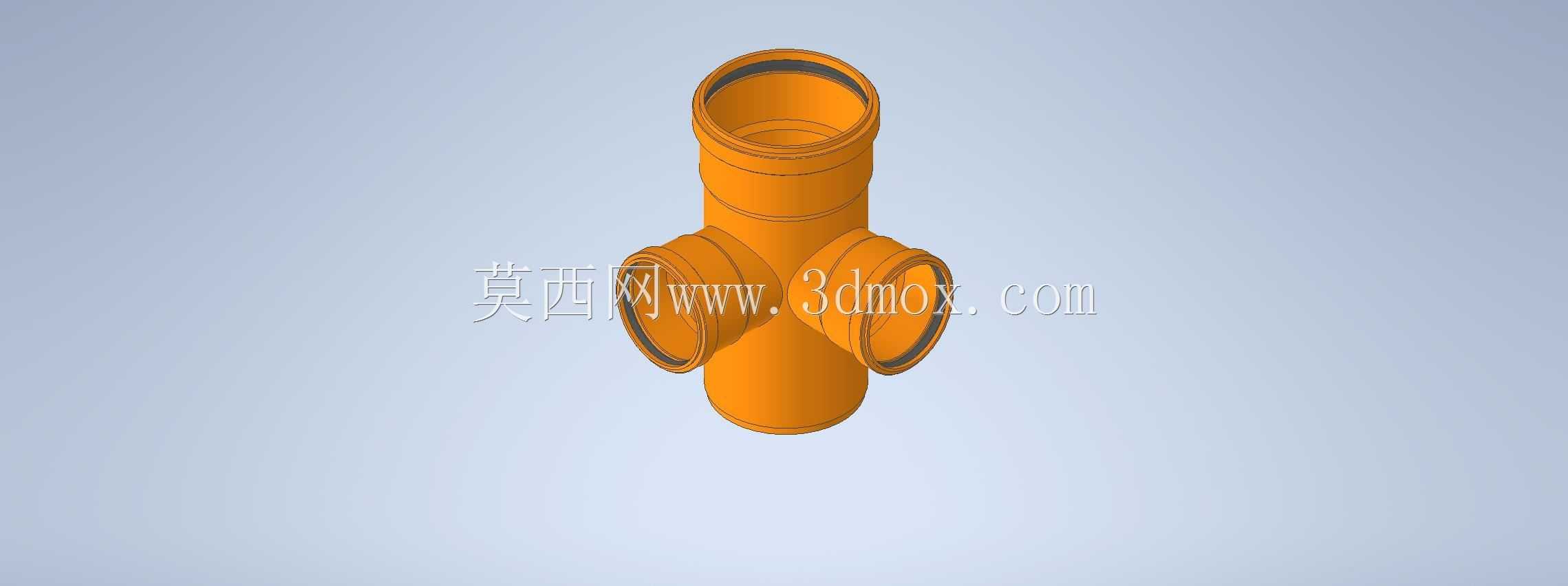

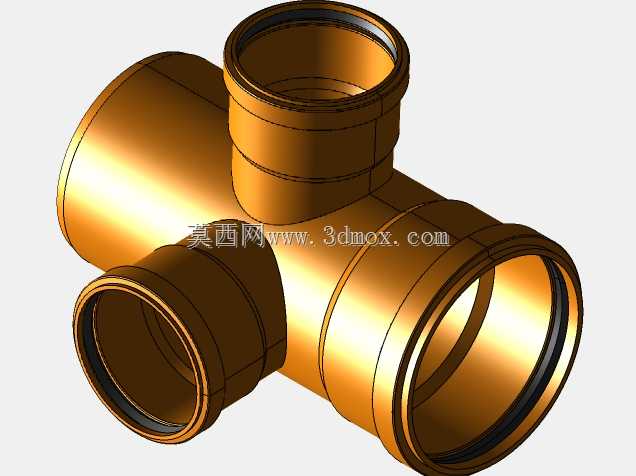

在建筑室内排水、市政雨污分流管网的布设场景中，经常会遇到主管道需要在转角位置同时接驳两个同方向支管的工况，常规的直角三通加弯头的组合方案不仅会增加管路接口数量，提升渗漏风险，还会占用更多竖向或横向的安装空间，在管井、吊顶内这类安装净空受限的区域，常规组合件往往无法顺利排布。这款87度转角双支管构件，就是针对这类特殊布管需求开发的一体化管路连接件，替代传统多管件拼接的方案，减少现场安装的对接工序，降低管路系统的渗漏概率。从结构设计来看，构件主体采用一体注塑成型的流线型内腔，没有拼接缝隙带来的流道突变，主管道通径为DN160，两个支管通径均为DN110，支管与主管的夹角设置为87度而非常规90度，是考虑到排水管路需要预留的坡度要求，安装时无需额外调整管件角度就能满足排水坡度规范，避免支管接入位置出现积水、杂物滞留的问题。流道内壁做了顺滑过渡处理，在主管与支管的交汇位置没有突兀的棱角，污水排放时可以顺着流线型壁面顺畅流下，减少水流对冲产生的噪音，也能降低毛发、杂物在交汇位置挂堵的概率。外形尺寸方面，构件整体沿主管轴向的长度控制在常规同规格三通的尺寸范围内，两个支管对称分布在转角侧方，安装时的外接边界与常规管件的安装预留空间匹配，不需要额外扩大管井预留洞或者吊顶内的管位空间，现场施工时可以直接替换原有同规格的拼接管件，适配现有主流的PVC-U排水管道的粘接连接标准，承口的深度和密封槽尺寸符合管路连接的公差要求，安装时涂胶后插入到位即可保证密封性能。设计过程中重点校核了交汇位置的结构强度，在支管与主管的连接位置做了圆弧过渡的加强结构，避免管路回填或者吊顶内固定时受力不均导致的接口开裂，同时整体壁厚均匀，不会出现局部缩痕导致的强度薄弱点，满足建筑排水系统长期使用的承压和抗形变要求。
